一、MOSFET

MOSFET的主要參數有漏極電流、漏極電壓、控制電流、控制電壓、放大倍數等。漏極電流是MOSFET的基本參數，它決定了MOSFET的功耗。漏極電壓是MOSFET的基本參數，它決定了MOSFET的工作電壓?？刂齐娏魇荕OSFET的基本參數，它決定了MOSFET的控制電流?？刂齐妷菏荕OSFET的基本參數，它決定了MOSFET的控制電壓。放大倍數是MOSFET的基本參數，它決定了MOSFET的放大倍數。

MOSFET的具有低功耗、高頻響應、低噪聲、高可靠性等。MOSFET的功耗比普通晶體管要低，因此在電源管理方面有很大的優勢。此外，MOSFET的頻率響應能力也很強，可以滿足高頻應用的要求。另外，MOSFET的噪聲水平也很低，可以滿足高精度應用的要求。最后，MOSFET的可靠性也很高，可以滿足長期可靠性的要求。

同時它的漏極電流較大，因此在高頻應用中會產生較大的噪聲。此外，MOSFET的溫度穩定性也不是很好，在高溫環境下會出現參數變化的情況。因此，在使用MOSFET時，應該注意溫度穩定性的問題。

二、MOSFET常見電路

01、MOSFET驅動電路

為了幫助MOSFET最大化開啟和關閉時間，需要驅動電路。如果MOSFET需要較長時間進出導通，那么我們就無法利用使用MOSFET的優勢。這將導致MOSFET發熱，器件將無法正常工作。MOSFET驅動器通常可以使用自舉電路產生電壓，以將柵極驅動到高于MOSFET電源電壓的電壓。

實際上，MOSFET的柵極對驅動器來說就像一個電容器，或者驅動器可以通過分別對柵極進行充電或放電來非?？焖俚卮蜷_或關閉MOSFET。

02、MOSFET開關電路

MOSFET工作在三個區域，截止區，三極管區和飽和區。當MOSFET處于截止三極管區域時，它可以作為開關工作。

MOSFET開關電路由兩個主要部分組成-MOSFET(按晶體管工作)和開/關控制塊。當晶體管導通時，MOSFET將電壓源傳遞給特定負載。在大多數情況下，n溝道MOSFET優于p溝道MOSFET，因?yàn)樗袔讉€(gè)優點。

在MOSFET開關電路中，漏極直接連接到輸入電壓，源極連接到負載。為了開啟n溝道MOSFET，柵源電壓必須大于閾值電壓，必須大于器件的閾值電壓。對于p溝道MOSFET，源極到柵極的電壓必須大于器件的閾值電壓。MOSFET表現得比BJT更好，因?yàn)镸OS開關中不存在偏移電壓。

03、MOSFET逆變器電路

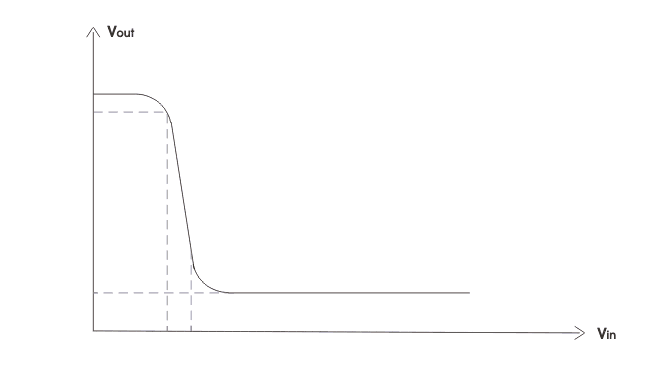

逆變器電路是數字電路設計中的基本組成部分之一(不要與功率逆變器混淆)。反相器可以直接應用于邏輯門和其他更復雜的數字電路的設計。理想逆變器的傳輸特性如下所示。

早期的MOS數字電路是使用p-MOSFET制成的。但是隨著微電子技術的進步，MOS的閾值電壓可以控制，并且MOS技術成為主導，因?yàn)镹MOS的多數載流子，即電子比空穴快兩倍，PMOS的多數載流子，所以在CMOS技術出現之前，逆變器電路也使用N-MOS技術。這里我們討論三種類型的MOS反相電路。
