了解半導體器件的故障模式是創建篩選、鑒定和可靠性測試的關鍵，這些測試可以確保器件在數據表規定的范圍內運行，并滿足汽車和其他電源轉換應用中要求的越來越嚴格的十億分之一故障率。在本文中，我們將討論對碳化硅 MOSFET 器件執行的柵極開關應力 (GSS) 測試。

SiC MOSFET 中的直流與交流柵極應力效應

多年來，SiC MOSFET 的柵極氧化物可靠性一直是研究的重點。研究發現，氧化物/SiC 界面會導致關鍵器件參數發生巨大變化，例如閾值電壓 (V th )、導通電阻 (R DS(on) ) 和早期壽命故障。柵極氧化物工藝的改進(包括氮化)顯著提高了柵極氧化物在標準可靠性和鑒定測試下的固有可靠性。這些測試來自硅器件測試，包括：

· 時間相關的介電擊穿測試，通常在加速條件下對處于恒定應力下的電容器進行，以得出額定條件下時間曲線中的故障

· 高溫柵極偏置鑒定，在封裝器件上進行，在最大柵極和溫度規格下具有恒定柵極偏置，漏源電壓 (V DS ) 為 0 V

· 在恒定偏置下進行的偏置溫度不穩定性 (BTI) 可靠性測試

在直流偏置條件下，SiC MOSFET 中的V th漂移通常大于硅 MOSFET 中的 V th 漂移。此外，許多努力都旨在測試器件通常切換的特定應用條件下的這種偏移。這些開關瞬變可能導致柵極源電壓 (V GS ) 的過沖/下沖，這可能取決于幾個因素，例如開啟和關閉轉換速率、內部器件電容以及可能設計的外部組件(例如柵極電阻)或寄生參數(例如鍵合線電感)。已經提出了 GSS 測試，其中柵極在器件的最大指定溫度下經歷重復的開關循環，V DS為 0 V。

對GSS行為的研究表明：

· 交流循環引起的 V th漂移取決于開關周期數(N周期)，可表示為 ? V th = A o × N周期n，其中指數n是變化的。

· 當循環次數低于約 10 7 N時，性能退化遵循常數n ≈ 0.16，這通常在 DC-BTI 應力下表現出來。

· 超過 10 8 N循環后，n增加至 ≈ 0.32，這是直流應力下未見的行為。圖 1 顯示了此變化的表示。

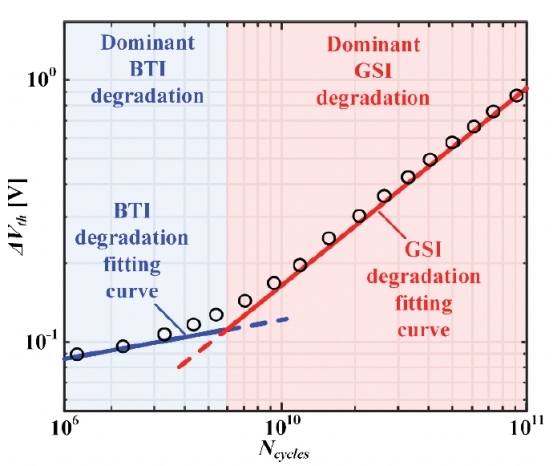

圖 1：GSS 測試下 SiC MOSFET 中的 V th偏移

· 應力時間長于 ≈ 1e11 N個周期顯示出飽和的較低偏移率，其中n ≈ 0.1。

· Vth位移強烈依賴于最大和最小的VGS開關水平，越來越負的VGS_low值顯示出更強的位移。通常建議使用負的VGS來關閉碳化硅MOSFETs，特別是在硬開關條件下，以減少M(fèi)iller電容耦合導致的誤通的風險，并最小化開關損耗。

· 與DC-BTI應力不同，來自GSS的第五次轉移在很大程度上是不可恢復的。

從測量角度來看，高頻測試可確保在合理的時間范圍內實現足夠多的循環次數，同時仍能觀察到 GSS 偏移。例如，500 kHz 開關可在 1,000 小時內實現超過 1e12 個循環。在某些應用中，例如太陽能逆變器，這可能不足以模擬預期的 20 年使用壽命，但隨后可以合理地使用推斷。一旦將零件從應力爐中卸下，非恢復特性也使執行原位 V th測量變得更加容易。

GSS 與 ASS 的比較

出現的一個重要問題是 GSS 測試是否準確反映了應用切換應力 (ASS) 下的壓力。Gómez 等人嘗試使用圖 2 中所示的測試設置來回答這個問題。ASS 配置為升壓轉換器，但其他類似設置可用于規范其他測試條件，尤其是柵極驅動。

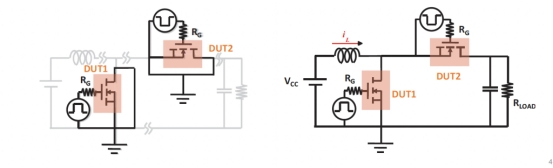

圖 2：GSS(左)和 ASS(右)的測試設置

所用器件為額定電壓為 1,200 V 的 SiC MOSFET。測試所用的一些條件如下：

· 開關頻率 = 100 kHz

· V GS_high = 18V，V GS_low = –8V

· 柵極電阻(R G) = 4.7 Ω

· 對于 ASS，V cc = 400 V，負載電流 (i L ) 為 1.2 A，?i L (峰峰值) 為 1.6 A

定期進行非原位 V th測量。圖 3 顯示了每種情況下觀察到的偏移結果。

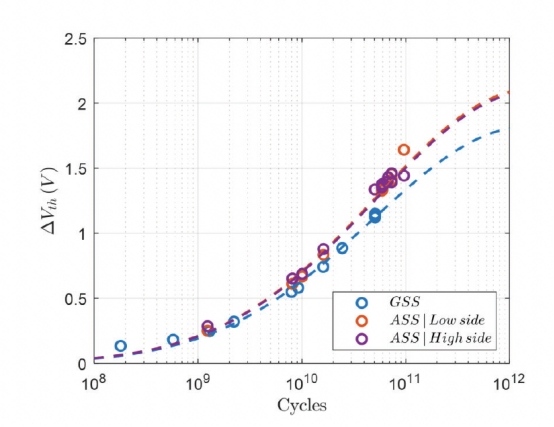

圖 3：GSS 和 ASS 應力引起的 V th偏移

受到 ASS 影響的 DUT 表現出更大的 V th偏移，升壓轉換器中使用的低側和高側 DUT 顯示出類似的趨勢。為了確定原因，作者檢查了柵極開關波形并進行了模擬。開啟波形如圖 4 所示。雖然 10% 到 90% 的開關時間看起來相當，但 ASS 期間的最大 dV GS /dt 斜率更高，并表現出更多的振蕩行為。

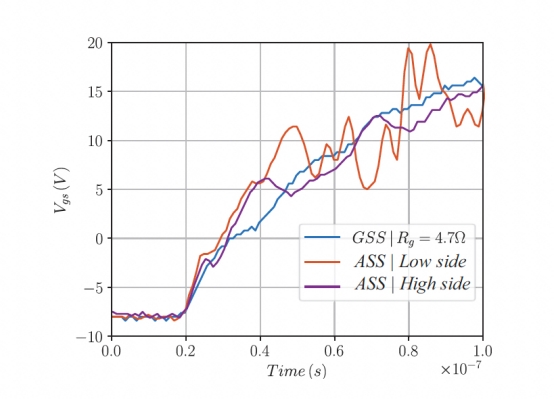

圖 4：GSS 和 ASS 期間的柵極導通波形

在這些測試期間，電容充電和放電產生的內部瞬態電流分布在低于 V th 的范圍內有所不同，這被懷疑是 V th偏移差異的原因。MOSFET 的米勒柵極漏極電容 (C GD ) 和輸出電容 (C DS ) 是 V DS電壓的函數。這在圖 5 中進行了描述，其中還顯示了這些電流。

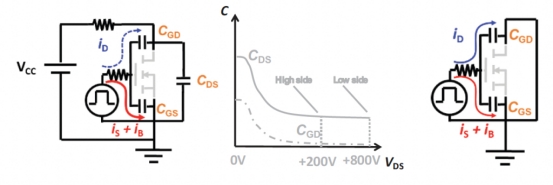

圖 5： ASS(左)和 GSS(右)期間具有內部電容的 MOSFET 原理圖，而中心顯示了 C DS和 C GD對 V DS偏置的典型響應

在 GSS 測試中，V DS為 0 V。從 V DS開關瞬變中 C GD路徑電流的影響的基本推導可得出：

?VGS =( 1 ÷(1+(CGS ÷ CGD )))× ?VDS

這可以解釋兩次測量之間瞬態最大 dV GS /dt的差異。實際上，進行 GSS 可靠性測試要簡單得多，而改善最大 dV GS /dt 與 ASS 測試匹配的解決方案將是應用中凈 V th偏移的更好預測因素。當然，結果也高度依賴于外部組件，例如 R G和電感路徑。圖 6 顯示了R G對 V th偏移的影響的示例。

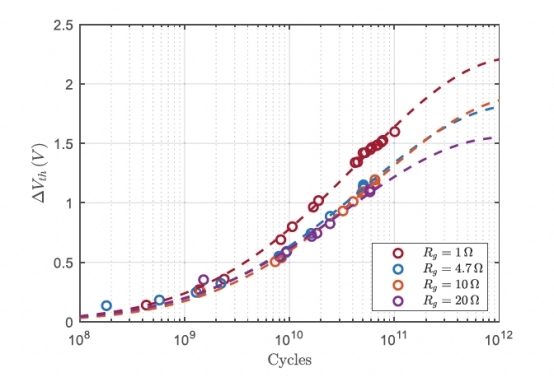

圖 6：柵極電阻對 GSS V th偏移的影響

GSS 測試是 SiC MOSFET 整體可靠性檢查的重要組成部分。在最終應用中，V th偏移會導致 R DS(on)從較小的柵極過驅動中增加。在太陽能逆變器等應用中，部件的使用壽命可能超過 1e13 個開關周期，準確預測器件行為的這種變化對于確保整個系統的正常運行非常重要。將 GSS 柵極波形與實際 ASS 條件相匹配可以確保這一點。
