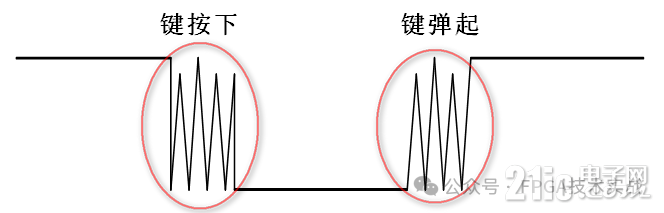

在FPGA（現場可編程門陣列）的入門學習中，按鍵消抖實驗是一個既基礎又實用的實驗。由于機械按鍵在按下或釋放的瞬間會出現不穩定的抖動現象，這種抖動會導致系統誤判按鍵的狀態。因此，在FPGA設計中，對按鍵信號進行消抖處理是十分必要的。本文將介紹FPGA入門基礎中的按鍵消抖實驗，并附上相應的代碼示例。

一、按鍵消抖原理

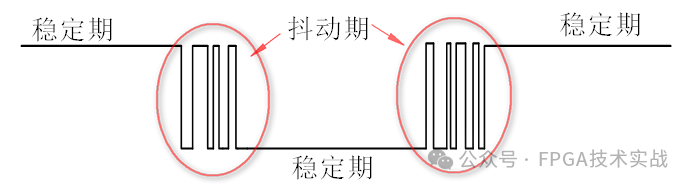

按鍵消抖的基本原理是通過延時或檢測按鍵的穩定狀態來消除抖動。在FPGA中，我們可以采用軟件消抖的方法，即使用狀態機或延時電路來檢測按鍵的穩定狀態。具體來說，當檢測到按鍵按下時，不是立即判斷按鍵狀態，而是等待一段時間后再次檢測按鍵狀態，如果仍然處于按下?tīng)顟B(tài)，則判斷為有效按鍵輸入。

二、FPGA按鍵消抖實驗設計

1. 硬件連接

首先，我們需要將FPGA開發板上的按鍵與FPGA的I/O口進行連接。通常，F(xiàn)PGA開發板上會有專門的按鍵接口，我們可以直接使用這些接口。假設我們將按鍵連接到FPGA的某個GPIO（通用輸入輸出）端口上。

2. FPGA代碼設計

在FPGA代碼中，我們需要實現按鍵消抖的邏輯。以下是一個簡單的按鍵消抖實驗的Verilog代碼示例：

verilog復制代碼

module Keypad_Debounce(

input clk, // 時鐘信號

input rst_n, // 復位信號，低電平有效

input key_in, // 按鍵輸入信號

output reg key_out // 按鍵輸出信號，穩定后的按鍵狀態

);

// 定義消抖延時計數器

reg [15:0] debounce_cnt;

// 按鍵狀態標志位

reg key_pressed;

// 按鍵消抖狀態機

always @(posedge clk or negedge rst_n) begin

if (!rst_n) begin

// 復位時初始化變量

debounce_cnt <= 0;

key_pressed <= 0;

key_out <= 0;

end else begin

// 檢測按鍵按下

if (!key_in && !key_pressed) begin

// 開始消抖計時

debounce_cnt <= 1;

key_pressed <= 1;

end else if (!key_in && debounce_cnt < 255) begin

// 按鍵持續按下且未達到最大延時，繼續計時

debounce_cnt <= debounce_cnt + 1;

end else if (!key_in && debounce_cnt == 255) begin

// 按鍵穩定按下，輸出有效信號

key_out <= 1;

end else if (key_in) begin

// 按鍵釋放，重置消抖計數器和狀態標志位

debounce_cnt <= 0;

key_pressed <= 0;

key_out <= 0;

end

end

end

endmodule

在上面的代碼中，我們使用了一個16位的計數器debounce_cnt來實現消抖延時。當檢測到按鍵按下時，我們開始計數，直到達到一定的延時時間（本例中為255個時鐘周期）。如果在這段時間內按鍵一直保持按下?tīng)顟B(tài)，則判斷為有效按鍵輸入，將key_out置為1。如果在這段時間內按鍵釋放，或者達到最大延時時間后按鍵仍未釋放，則判斷為無效按鍵輸入，重置消抖計數器和狀態標志位。

三、實驗步驟與注意事項

1. 將FPGA開發板上的按鍵與FPGA的GPIO端口進行連接。

2. 在FPGA開發環境中編寫并編譯上述代碼。

3. 將編譯生成的配置文件下載到FPGA中。

4. 觀察FPGA上的LED或其他輸出設備，驗證按鍵消抖功能是否正常工作。

注意事項：

? 在實際應用中，消抖延時時間需要根據具體的按鍵和電路條件進行調整。過短的延時時間可能無法完全消除抖動，而過長的延時時間則可能導致系統響應變慢。

? 為了提高系統的穩定性和可靠性，可以在FPGA代碼中添加更多的保護機制，如按鍵長按檢測、多次按鍵確認等。
