在ZCU104上部署PetaLinux 2024.2，并提供安裝、引導和自定義應用程序，用于高級嵌入式系統開發。

ZCU104 MPSoC開發平臺：PetaLinux 2024.2基本教程是在Zynq UltraScale+ MPSoC (ZCU104)上設置，配置和部署PetaLinux 2024.2的分步指南。本教程涵蓋了從在Vivado 2024.2中生成硬件設計、導出硬件文件(.xsa)到使用PetaLinux 2024.2構建自定義嵌入式Linux系統的所有內容。

該項目旨在簡化FPGA開發人員和嵌入式工程師使用ZCU104的學習曲線，演示如何在這個強大的平臺上啟動Linux并開發實際應用程序。

AMD的FPGA工具已經有了很大的發展，比如Vitis Unified IDE的更新和PetaLinux 2024.2的增強。有了這些變化，一個結構化和更新的指南對于幫助開發人員順利過渡到最新的工具是必不可少的。不像以前的指南專注于Zynq-7000 SoC，這個項目是為Zynq UltraScale+ MPSoC (ZCU104)量身定制的。

本教程專為FPGA設計人員、嵌入式軟件開發人員和希望利用ZCU104上的PetaLinux開發自定義嵌入式應用程序的Linux愛好者而設計

搭建環境

1. 安裝要求

PetaLinux工具的安裝要求如下：

a.最低工作站要求：

?8gb RAM (AMD工具推薦最小內存)

?2 GHz CPU時鐘或同等(至少8核)

?100gb空閑硬盤空間

b.支持的操作系統

?完全移除CENTOS以與上游的Yocto對齊。

?Ubuntu桌面/服務器20.04.5 LTS(64位)，20.04.6 LTS, 22.04.1 LTS, 22.04.2 LTS, 22.04.3 LTS, 22.04.4 LTS和24.04 LTS

?OpenSuse Leap 15.4- Redhat 9.4

?AlmaLinux 8.7、8.10、9.1和9。

2. 所需的工具

以下是構建petalinux 2024.2所需的工具

?Xilinx Vivado 2024.2

?PetaLinux InstallerRequired Board Support Package BSP

3. Petalinux安裝步驟

?打開linux終端

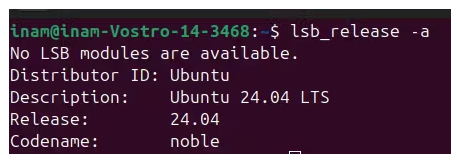

?查詢Ubuntu Linux版本：lsb_release -a

圖1 Linux版本查詢命令

?首先，我們需要使用sudo apt update命令更新Linux

?在更新linux之后，使用命令$sudo mkdir -p /home/username/petalinux_sdkk/創建一個我們想要安裝petalinux的文件夾

?現在，使用chmod +x petalinux-v2024.2-11062026-installer.run命令安裝petalinux，然后sudo ./petalinux-v2024.2-11062026-installer.run /home/inam/petalinux_sdk

?第一次我們?cè)诎惭bPetalinux時遇到錯誤，因?yàn)榘惭bPetalinux需要一些依賴項，即ncurses-dev， libtool等。我們首先使用命令sudo apt Install -y xterm autoconf libtool texinfo build-essential ncurses-dev安裝這些依賴項

?然后我們?cè)俅问褂蒙厦嫣岬降拿畎惭bPetalinux。

Petalinux工作環境設置

在成功安裝Petalinux之后，我們需要設置工作環境。

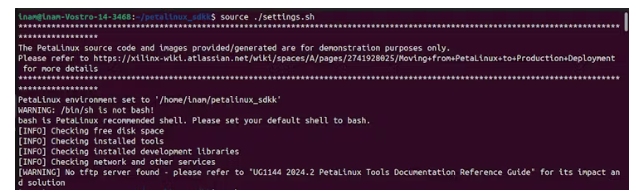

使用以下命令獲取適當?shù)膒etalinux設置腳本：source ./settings.sh

現在，使用命令echo $PETALINUX驗證工作環境已經設置完成。這將輸出已安裝的Petalinux路徑。

創建項目

使用BSP創建項目

?更改我們下載BSP的目錄。

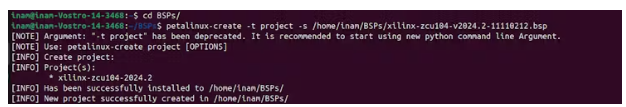

?在命令控制臺運行petalinux-create命令創建一個新項目，如：petalinux-create -t project -s /home/inam/ bsp /xilinx-zcu104-v2024.2-11110212.bsp

?現在，我們需要轉到petalinux工具創建的項目路徑。

?在此之后，我們需要配置硬件平臺，但為此我們首先需要使用Vivado將硬件平臺導出到petalinux項目。

使用Vivado設計套件配置硬件平臺

本節介紹如何使用Vivado工具為PetaLinux準備一個硬件平臺。

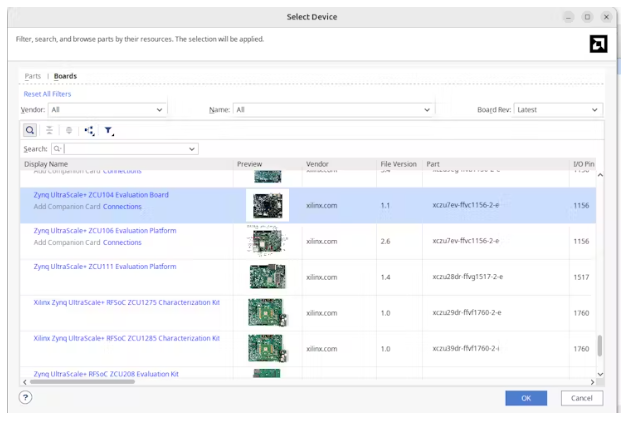

?打開Vivado并加載硬件項目。

?確保正確設置處理系統(PS)配置和外圍設備。

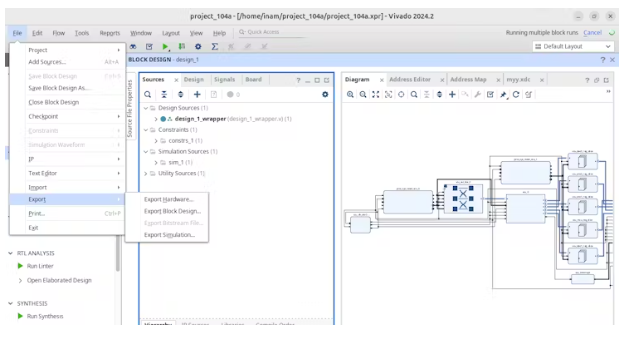

?單擊“文件→導出→導出硬件”

?在“導出硬件平臺”窗口中：

?如果要打包，請選擇Include比特流。

?選擇所需的輸出目錄。

?單擊OK。

?xsa文件將在選定的目錄中生成。

配置硬件項目之后，PetaLinux項目需要一個硬件描述文件(。Xsa文件)，包含有關處理系統的信息。

導入硬件配置

進入petalinux項目目錄

使用“petalinux-config”命令導入硬件描述，例如：petalinux-config——get-hw-description /home/inam/ vivado_proj /

/home/inam/ vivado_proj /表示您的。但是如果使用Xsa流，這里可能會出現問題。

([錯誤]這個項目配置了“sdt”，如果你使用相同的項目“xsa”流，你可能會看到問題)

在PetaLinux 2022.1及更高版本中，Xilinx引入了新的系統設備樹(System Device Tree， SDT)流，而不是傳統的基于xsa的流。

如果您的項目是使用sdt(系統設備樹)方法創建的，那么切換到舊的基于xsa的流程可能會導致問題。

在此設置中使用的ZCU104 BSP(板支持包)遵循SDT流程，這可以通過檢查項目配置文件來確認：cat project-spec/configs/config | grep DT_FLAVOR。

如果輸出結果為：DT_FLAVOR="sdt"，則表示該項目使用的是sdt流程。

而PetaLinux中默認的ZynqMP模板遵循XSA流程。

PetaLinux中的SDT流僅支持AMD Zynq?MP， SOM和Zynq 7000 BSPs;MicroBlaze?除外。

與傳統的基于xsct的構建流程(通過提供xsa文件作為petalinux-config的輸入)相比，由于SDT流中的多配置支持，SDT(系統設備樹)項目構建需要更多的時間。狀態檢查的數量和解析的食譜的數量也更高。

SystemDeviceTreeFlowto構建映像

在繼續之前，將硬件開發人員提供的系統設備樹文件放在運行PetaLinux構建的用戶可以訪問的位置。

使用上述步驟生成系統設備樹文件：

首先為系統設備樹文件創建一個新文件夾或目錄。

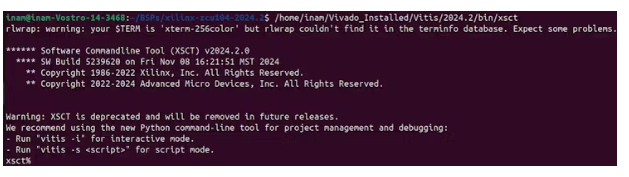

現在，在SDT Flow中，XSCT僅用于運行SDTGen工具，該工具從XSA文件提取硬件信息并生成系統設備樹(System Device Tree， SDT)文件。為此，從已安裝的Vitis工具中找到XSCT二進制文件的路徑，即(例如：/home/abc/ xilinx /Vitis/ 2021.1 /bin/ XSCT)

?現在，輸入這些命令，

?設置輸出目錄[lindex $argv 1]

?設置xsa [lindex $argv 0]

?執行rm -rf $outdir

?sdtgen set_dt_param -xsa /home/inam/ vivado_proj /design_1_wrapper. exeXsa -dir /home/inam/sdt_out/

?sdtgen generate_sdt

參考上述sdt流命令system-device-tree-xlnx/README。master·Xilinx/system-device-tree-xlnx·GitHub

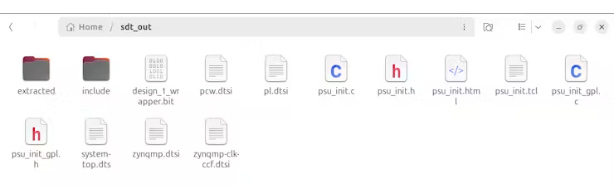

基于sdt的流的輸出文件如下所示

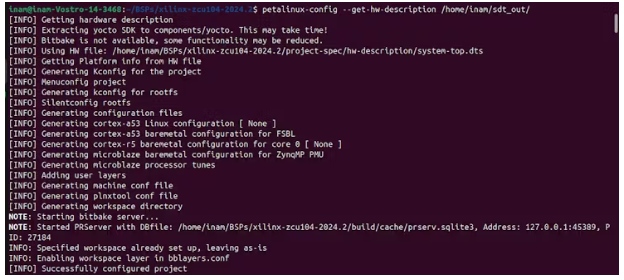

現在，使用petalinux-config命令導入硬件描述：petalinux-config——get-hw-description /home/inam/sdt_out/

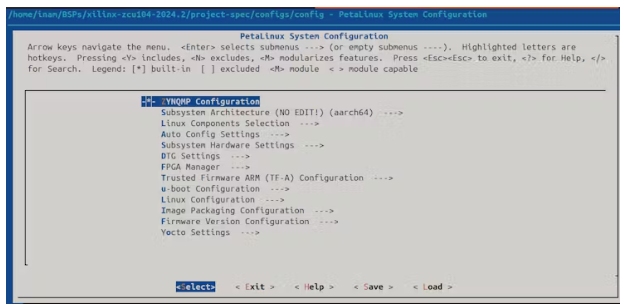

這將啟動頂部系統配置菜單。

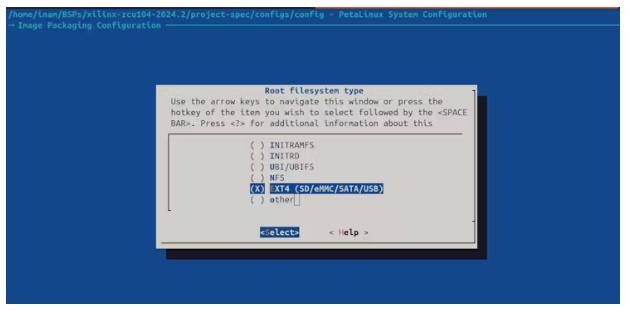

然后轉到Image Packaging Configuration，選擇EXT4 (SD/eMMC/USB)。

我也沒有為我的ZCU104使用TFTPboot(即-根文件系統是從網絡位置加載的，而不是像SD卡一樣的本地存儲)，我發現從PetaLinux版本2024.1開始，如果TFTPboot在PetaLinux項目中沒有完全配置，那么它將導致項目構建失敗。

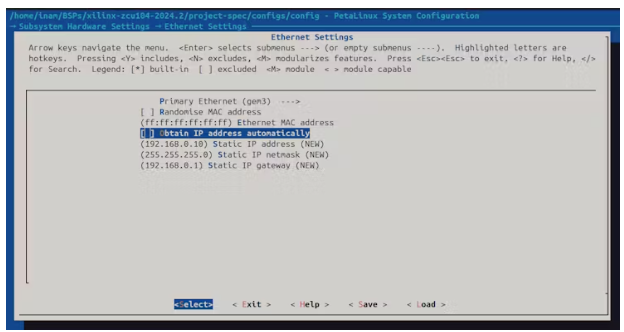

我們可以在子系統硬件設置下進行以太網設置。

如果您希望ZCU104板從路由器/網絡獲取IP，請啟用“自動獲取IP地址”。

如果需要固定IP地址，請關閉DHCP選項，配置靜態IP地址、子網掩碼和網關。按Y鍵。

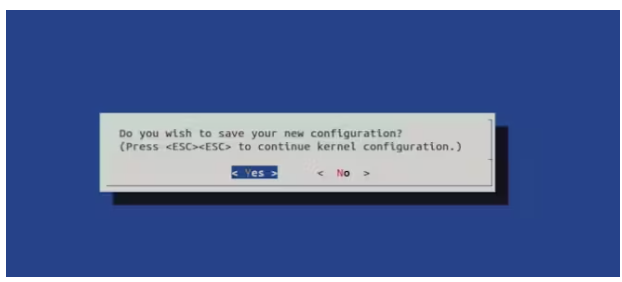

一旦所有所需的配置都已更新，退出硬件系統配置并在提示時保存更改：

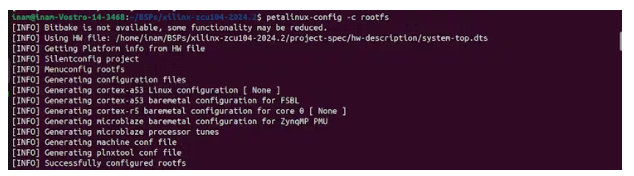

運行petalinux命令配置rootfs：

Petalinux-config -c rootfs。

這將彈出車頂系統配置GUI

現在，建議在Filesystem Packages -> misc -> packagegroup-core-buildessential下添加packagegroup-core-buildessential。

packagegroup-core-buildessential包是基本開發工具的集合，例如gcc、make和在目標系統上編譯軟件所需的其他編譯器/實用程序。

在這里，您可以在userpackages下添加用戶包示例，就像我添加了basic gpio-demo基本示例一樣。

更新了所有所需的配置后，退出根配置并保存更改。

構建系統映像

本節假設我們已經準備好了petaLinux工具軟件平臺，可以在硬件平臺上構建Linux系統。

現在，我們運行petallinux -build來構建系統映像。

此步驟生成設備樹DTB文件、第一階段引導加載程序(適用于Zynq 7000設備、Zynq UltraScale+ MPSoC和MicroBlaze)、PLM(適用于Versal自適應SoC)、PSM(適用于Versal自適應SoC)和TF-A(適用于Zynq UltraScale+ MPSoC和Versal自適應SoC)、U-Boot、Linux內核、根文件系統映像和U-Boot引導腳本(boot.scr)。最后，生成必要的引導映像。

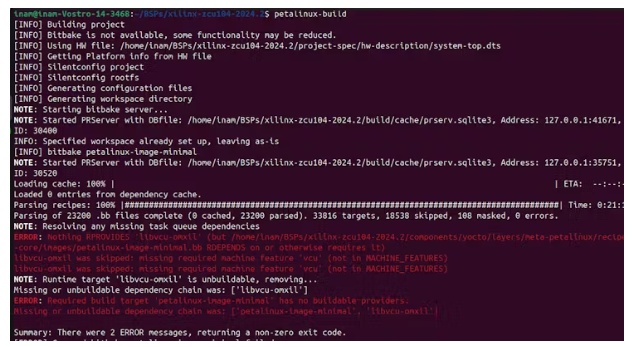

第一次，我們?cè)趐etalinux構建過程中得到這個錯誤，因?yàn)槿鄙倩驘o(wú)法構建依賴：libvcu-omxil。

此錯誤僅適用于支持VCU的硬件(例如，ZCU104, ZCU106， ZCU216等)。

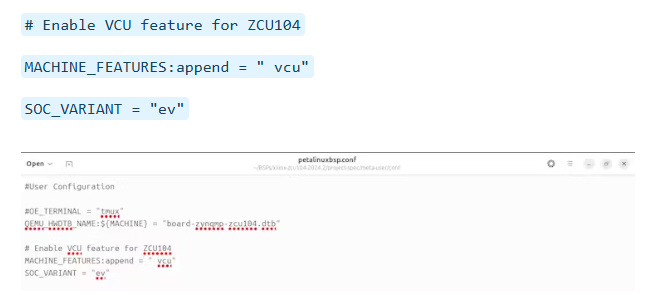

我們需要打開project目錄，然后進入project-spec/meta-user/conf/petalinuxbsp.conf

Silentconfig

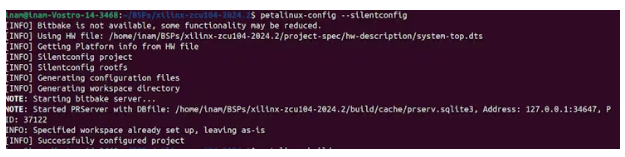

完成這些之后，現在我們需要使用以下命令對petalinux項目進行靜默配置

——silentconfig選項允許您重用先前的配置。舊的配置文件名為CONFIG。舊的，在包含指定組件的目錄中用于無人值守更新。您可以在不打開系統級配置菜單的情況下更改配置。你可以直接編輯

/project-spec/configs/config文件并執行petalinux-config——silentconfig。

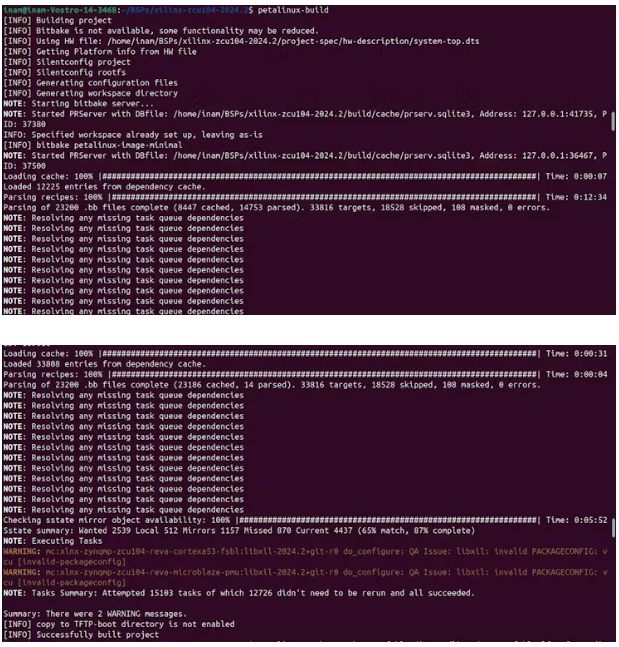

最后，我們?cè)俅问褂妹頿etalinux-build構建映像。

現在，我們的Petalinux項目已經成功構建。

Petalinux-Package

PetaLinux -package工具將PetaLinux項目打包成適合部署的格式。

該工具提供了幾個工作流，其操作因目標包格式而異。

支持的格式/工作流是boot， bsp, sysroot, wicand prebuilt。

petalinux-package工具使用包類型名稱執行，以petalinux-package PACKAGETYPE格式指定特定的工作流

最常見的用例是生成一個BOOT.BIN文件，其中包含：

?第一階段引導加載程序

?FPGA位流(如適用)

?U-Boot引導裝載程序

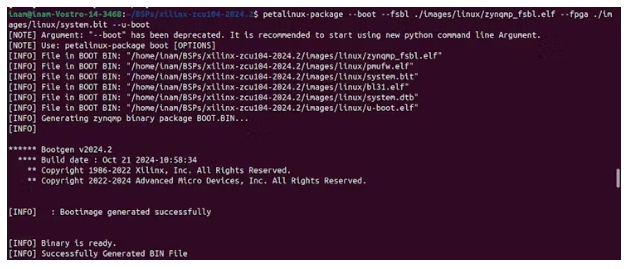

因此，我們需要使用以下命令來打包petalinux項目：petalinux-package——boot——fsbl. /images/linux/zynqmp_fsbl。Elf——fpga ./images/linux/system. exe位——u-boot

PackageSD卡映像

如果從SD卡引導(而不是直接引導到INITRD/INITRAMFS)， PetaLinux有一個工具集，它將為SD卡打包一個映像文件，可以與balenaEtcher等工具一起使用，以刷新SD卡。這可以通過petalinux-package命令的——wic標志來使用。

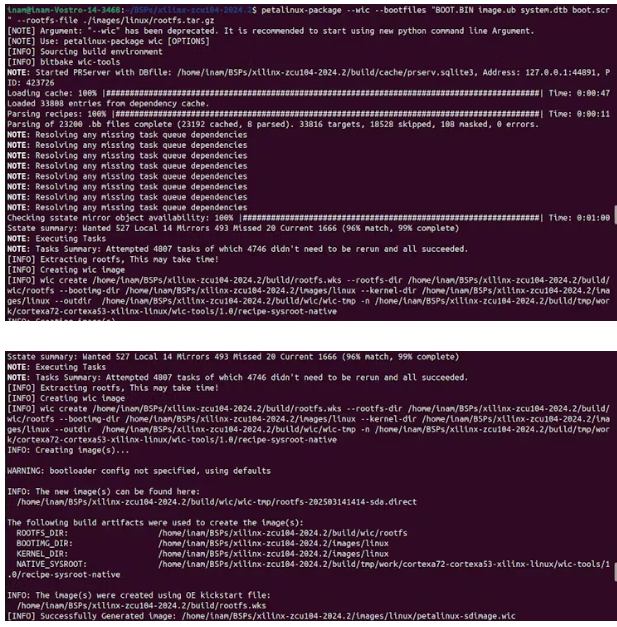

對于從SD卡引導的ZCU104，在SD卡的引導分區中所需的引導文件是引導二進制文件、Linux內核、設備樹blob和引導腳本(用——bootfiles標志指定)。使用命令：petalinux-package——wic——bootfiles "BOOT.BIN image，將根文件系統放置在SD卡的根指定分區上，并帶有——rootfs-file標志。烏蘭巴托系統。的防曬霜?！猺oot -file ./images/linux/root .tar.gz

PetaLinux將花費幾分鐘的時間來生成wic映像，通常最終大小略大于6GB，并且需要至少8GB的SD卡。

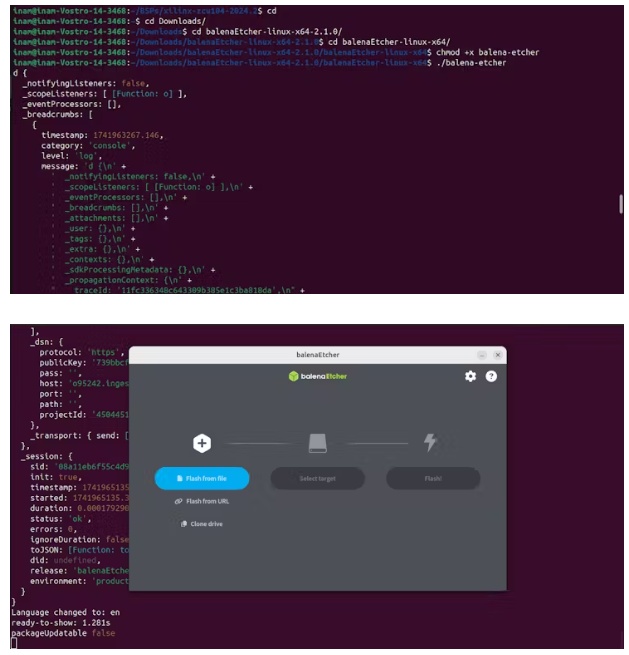

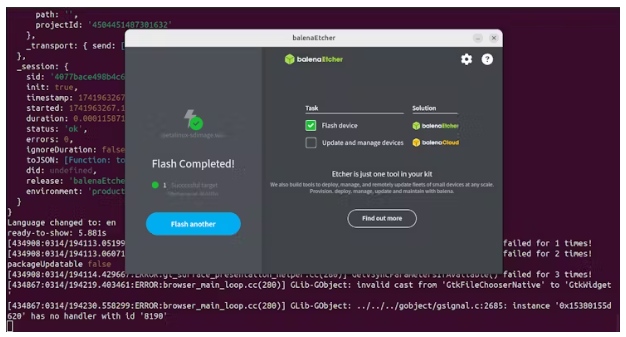

然后我們只需要使用像balenaEtcher這樣的成像工具將圖像flash到SD卡上：

這將完全擦除并重新格式化SD卡，所以在用wic文件閃爍之前，請確保SD卡上沒有任何導入內容。

SDCard

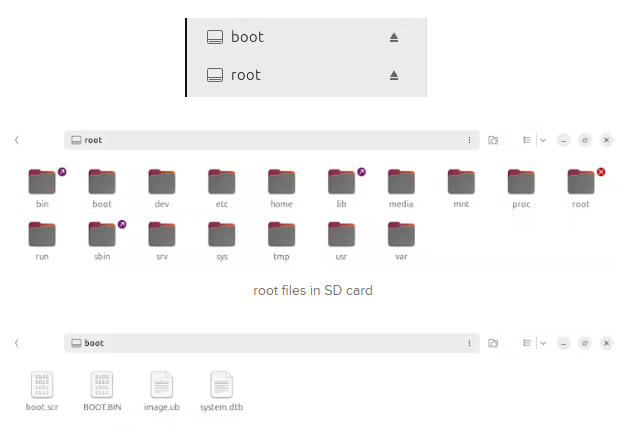

SD卡有兩個分區，一個用于根文件，一個用于引導文件，看起來像，

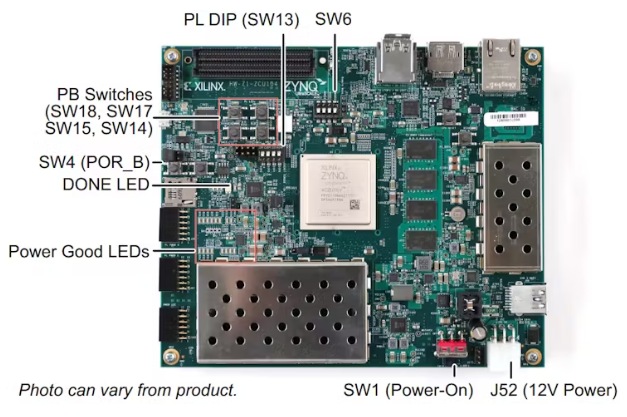

ZCU-104MPSoC DeviceBoardSettings

Zynq UltraScale+ XCZU7EV MPSoC設備使用多階段啟動過程，如Zynq UltraScale+ MPSoC技術參考的“啟動和配置”章節所述。

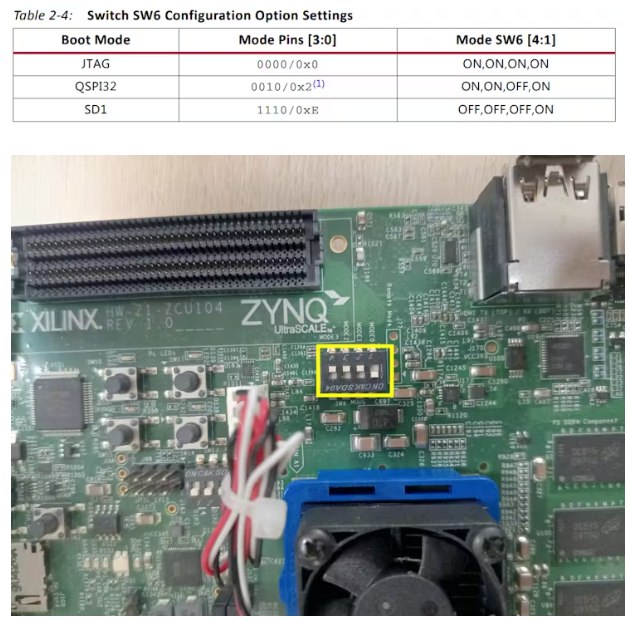

交換機SW6配置選項設置如下表所示。

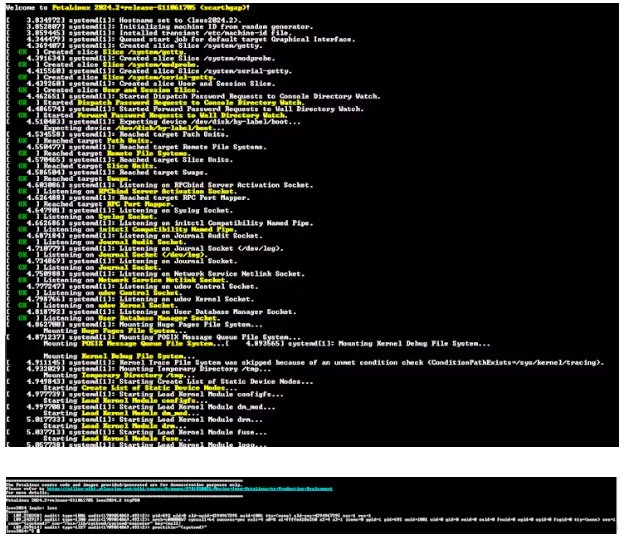

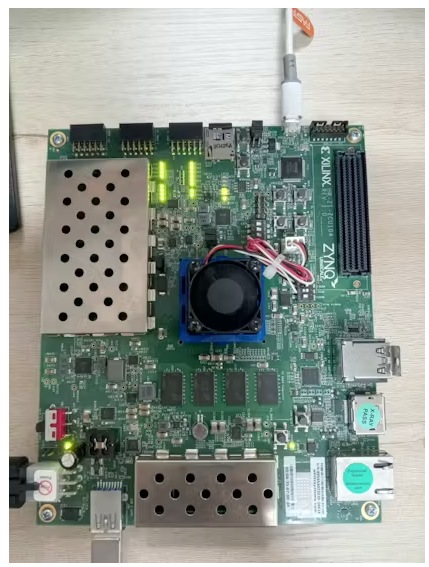

將FPGA開發板上電，并通過TeraTerm等串行應用程序與之連接。
