基于FPGA和OV6946的微型3D內窺鏡的實現
微型內窺鏡一般工作在操作空間較為狹小的受限環境中，廣范應用于醫療、航天、半導體和安防等領域。在一些比如微創手術或者神經外科手術等場合，往往需要更為精確的立體視覺定位，而常見的內窺鏡一般采用單個鏡頭，只能做平面成像，難以提供準確的三維信息。
本方案基于兩片微型圖像傳感器和FPGA組成雙目視覺方案，前端器械端通過柔性材料連接，具體體積小、使用靈活、成像質量高，以及可以手持等特點。
2.1. 系統介紹
FPGA是Field Programmable Gate Array的縮寫，全稱是現場可編程門陣列，是一種高度可配置的集成電路，允許用戶在制造后通過硬件描述語言對其進行編程，以實現特定功能。FPGA具有并行處理能力、高吞吐量和低延遲的優勢，廣泛應用于信號處理、圖像處理、工業控制等領域。
光學鏡頭采用OV6946芯片，此芯片是OmniVision公司面向醫療市場推出的小型成像元件[1]，大小僅有0.9 × 0.9 mm，而圖像分辨率可以達到400 × 400@30fps，并且片上集成ISP單元，可以實現BLC、AEC/AGC和MWB等圖像處理算法。即使加上集成LED照明，在封裝后可以做到大小1.2 mm左右的模組，這使得其很適合做內窺鏡方向的應用。由于OV6946本身輸出的圖像是模擬信號，一般的使用需要配合OV426芯片橋接[2]，才能輸出DVP數字信號。
本方案集成兩片OV6946芯片，其輸出的模擬圖像信號通過OV426轉接，并通過DVP接口連接至FPGA，F(xiàn)PGA與電腦通過EZUSB FX3模塊連接[3]，以傳輸實時圖像。
2.2. 技術特點
1) 體積小，適用于對空間要求極高的場合。
2) 雙目組成的三維成像視覺方案，可以提供更好的立體視覺效果。
3) 利用FPGA的邏輯觸發對兩個圖像傳感器同步，可以實現兩個Pixel以內的幀同步。這在立體成像同步上有一定的優勢。
4) 無需復雜的雙目視頻算法，無需對鏡頭校準，使用3D頭盔左右模式即可顯示立體圖像。
5) 兩種硬件的形態，既支持連接至PC，通過PC外接頭盔顯示的傳統方案，也支持直接輸出至3D頭盔的嵌入式方式。
3.1. 機械結構
硬件上，本方案采用兩組OV6946 + OV426芯片，兩片OV6946加上LED照明組成前端的器件端，后端電路板集成FPGA和兩片OV426芯片，前后端使用FPC軟排線連接，可以保證器械的靈活性。PCB上使用FPGA采集原始BAYER格式的圖像，并在內部集成ISP處理單元，處理后的兩幅圖像合成一幅左右模式的圖，通過HDMI輸出至顯示器，配合3D頭盔，可以實現3D成像的方案。并且，PCB上集成了EZUSB FX3模塊，輸出標準的UVC格式圖像，可以連接到PC端，使用常見的軟件比如VLC實時顯示3D圖像。
器械前端采用雙OV6946的結構，兩個模組并排地連接固定，在周圍集成LED照明單元。兩個模組輸出的信號和LED照明電源同時經過FPC軟排線連接到后面電路板。FPC的長度可以定制，能支持大約兩米的長度，供常用的醫學手術使用。
3.2. 電路結構
前端的兩組鏡頭通過FPC軟排線連接到后面的電路板。電路板上集成了FPGA，除此之外，還集成了兩片DDR3 X16顆粒，組成32位DRAM。一顆HDMI芯片提供可選的HDMI輸出，可以外接顯示器。一顆EZUSB FX3芯片，可以連接USB3.0到PC。

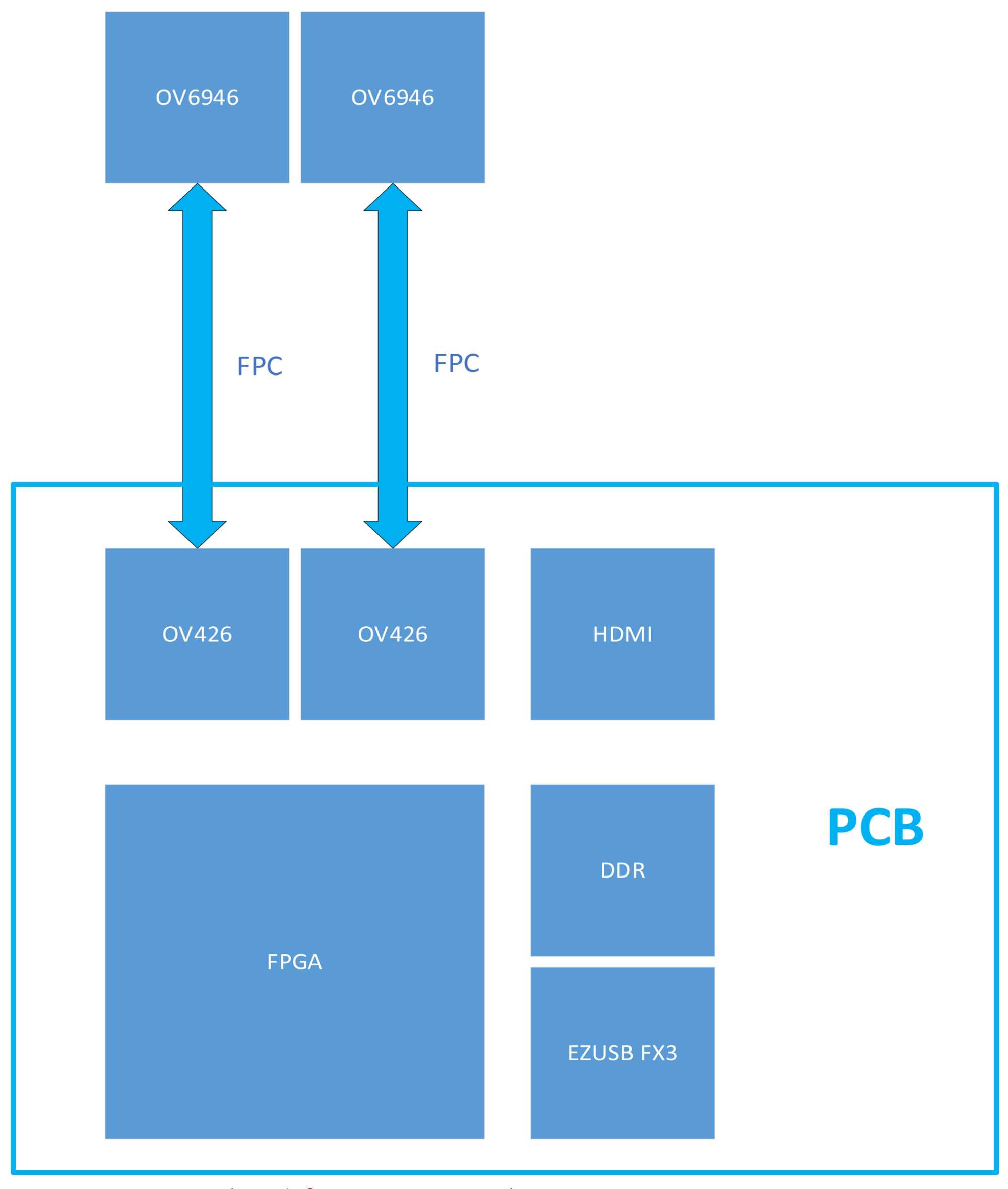

整體電路結構圖如圖1所示：
Figure 1. Overall hardware architecture
圖1. 整體硬件結構圖
3.3. FPGA選型與簡介
FPGA采用AMD公司的產品XC7Z020CLG400-2，這是ZYNQ-7000系列的可編程片上系統(SoC)，它集成了FPGA和雙核ARM Cortex-A9處理器，適用于嵌入式計算、信號處理、工業自動化等高性能應用。其主要特點有：
1) FPGA + ARM處理器：片上集成了FPGA邏輯和ARM Cortex-A9，適用于嵌入式計算和硬件加速。
2) 高性能DSP計算：內置220個DSP計算單元，適用于信號處理、圖像處理和AI加速。
3) 靈活的I/O設計：支持多種接口(USB、PCIe、UART、SPI、I2C、CAN、SDIO)。
4) 豐富存儲選項：NOR/NAND Flash、SD/eMMC存儲。
5) 低功耗設計：適用于嵌入式和電池供電系統。
3.4. 3D頭盔顯示模塊
3D頭盔顯示主要通過一系列硬件和顯示技術來呈現沉浸式的三維圖像和交互體驗。其核心原理是通過雙眼視差三維成像，具體來說，3D頭盔通常會配備兩個顯示屏(一個為每只眼睛提供圖像)或者采用單一顯示屏，通過光學分離技術(如鏡頭)讓每只眼睛看到不同的圖像。這種方法模仿了人類眼睛的視差效應：每只眼睛看到稍微不同的視角，通過大腦合成產生深度感知。
同時，當左右眼看到的圖像稍有不同(基于攝像機的立體圖像)，大腦會將這些圖像結合起來，產生三維的深度感知，從而獲得身臨其境的視覺體驗。
在選型上，3D顯示頭盔只需要選用常見的可以通過HDMI從PC串聯的設備即可。PC將顯示的圖像實時串流至頭盔，同時還可以將平面的圖像輸出至外接的顯示器，供人員查看。
將3D頭盔打開左右的3D模式后，人眼靠近頭盔，即可觀察到三維圖像。
4.1. FPGA整體實現框架

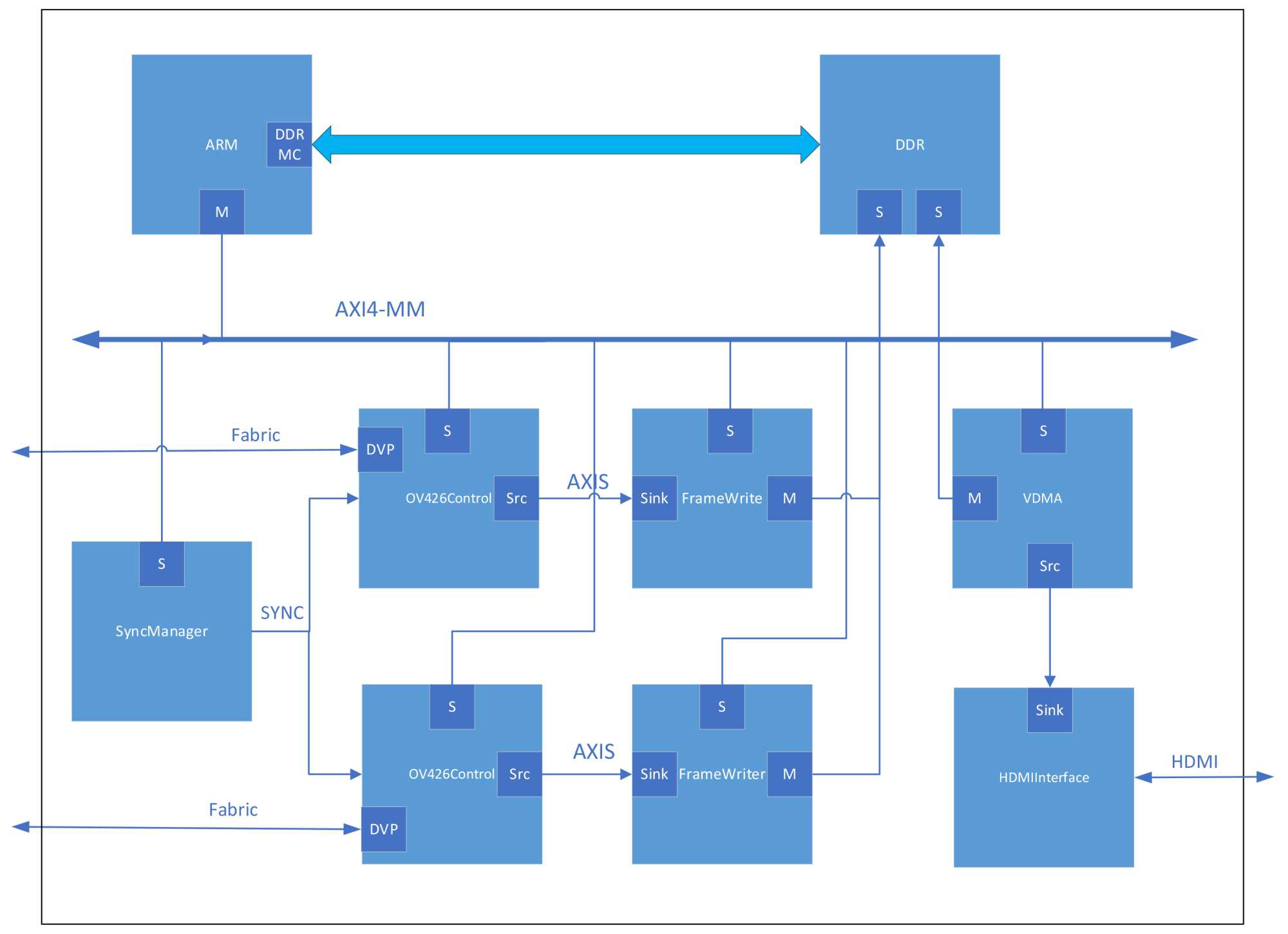

FPGA系統框架如圖2所示。所有模塊都提供AXI4-Lite Slave接口，掛載到FPGA的AXI總線上，以便可以通過ZYNQ-7000芯片的ARM處理器在線讀寫內部寄存器，從而修改各模塊配置。
整體的FPGA設計模塊圖如圖2所示：
Figure 2. FPGA block diagram
圖2. FPGA結構圖
4.2. OV426控制模塊
FPGA內部實現兩個OV426模塊，通過10位DVP接口分別與兩個OV426模塊連接，傳輸實時圖像。模塊內SCCB模塊，用于初始化和在線修改CMOS的配置，比如白平衡、開窗大小等參數。系統異常通過中斷引腳INT_o向ARM匯報。
需要說明的是，傳統的相機同步方案一般是基于單片機和ASIC，為了實現幀同步，在上層軟件處理的“軟”同步方法，此方案缺點是無法保證原始圖像的同步。而本方案基于FPGA，在兩個OV426模塊的外部分別增加了SYNC_i同步的邏輯，由外部統一出發，這可以在硬件的層面達到了原始圖像的“硬”同步。實驗結果表明，本方案可以達到2個Pixel以內的幀同步。

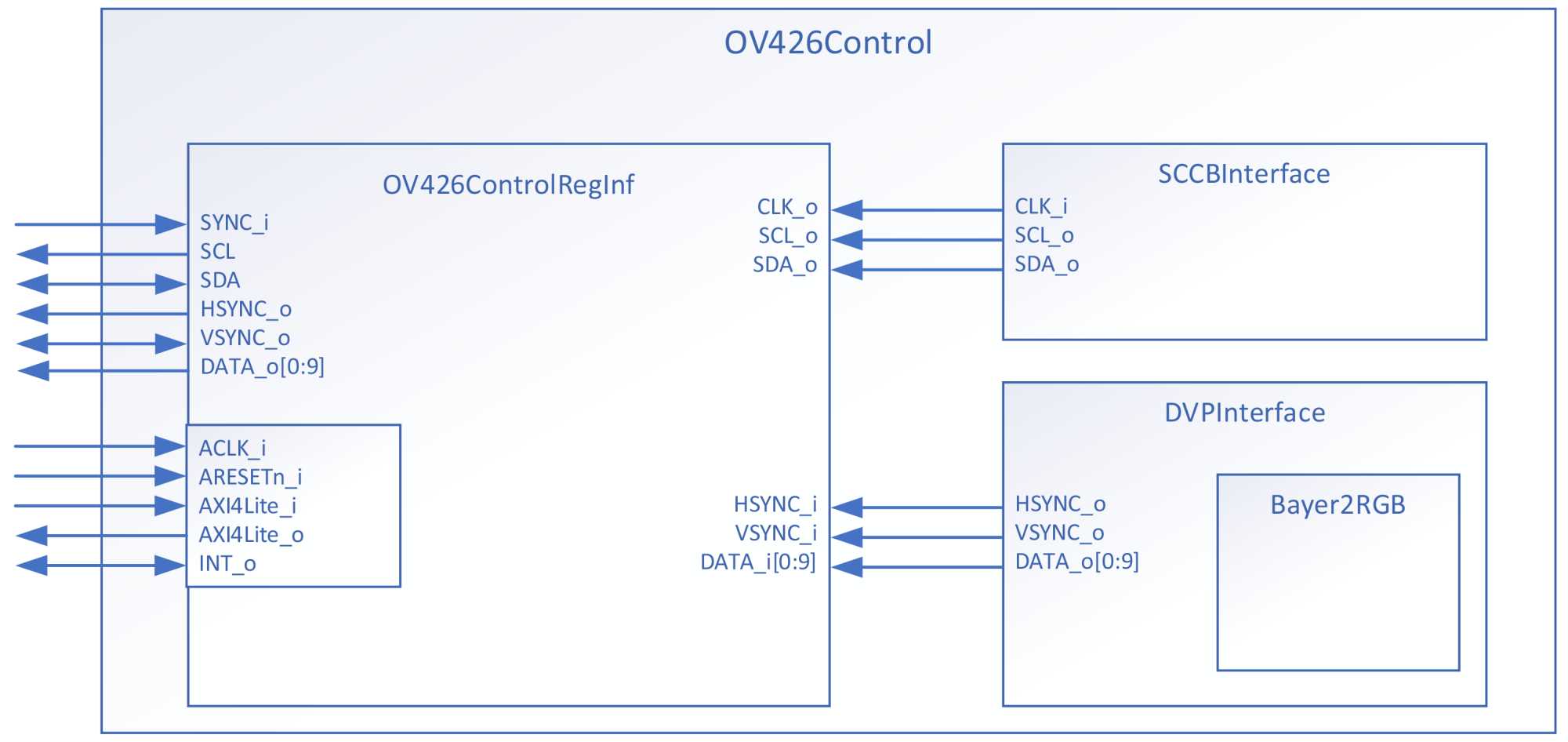

OV426模塊設計框圖如圖3所示：
Figure 3. OV426 block diagram
圖3. OV426模塊結構圖
4.3. EZUSB FX3控制模塊
上位機與FPGA的通信采用EZUSB FX3模塊，其為英飛凌公司推出的靈活的USB控制器，提供5 Gbps的理論傳輸速率，實測速度大于260 Mbps?？梢詡鬏?080p@30Hz的視頻。對于兩組400 × 400@30fps的圖像，實際帶寬完全沒問題。
FPGA內部實現EZUSB FX3模塊，通過10位并口與EZUSB FX3模塊連接，傳輸實時圖像。模塊內實現狀態機、監測與管理數據傳輸模式、緩沖區滿、數據有效等系統狀態。

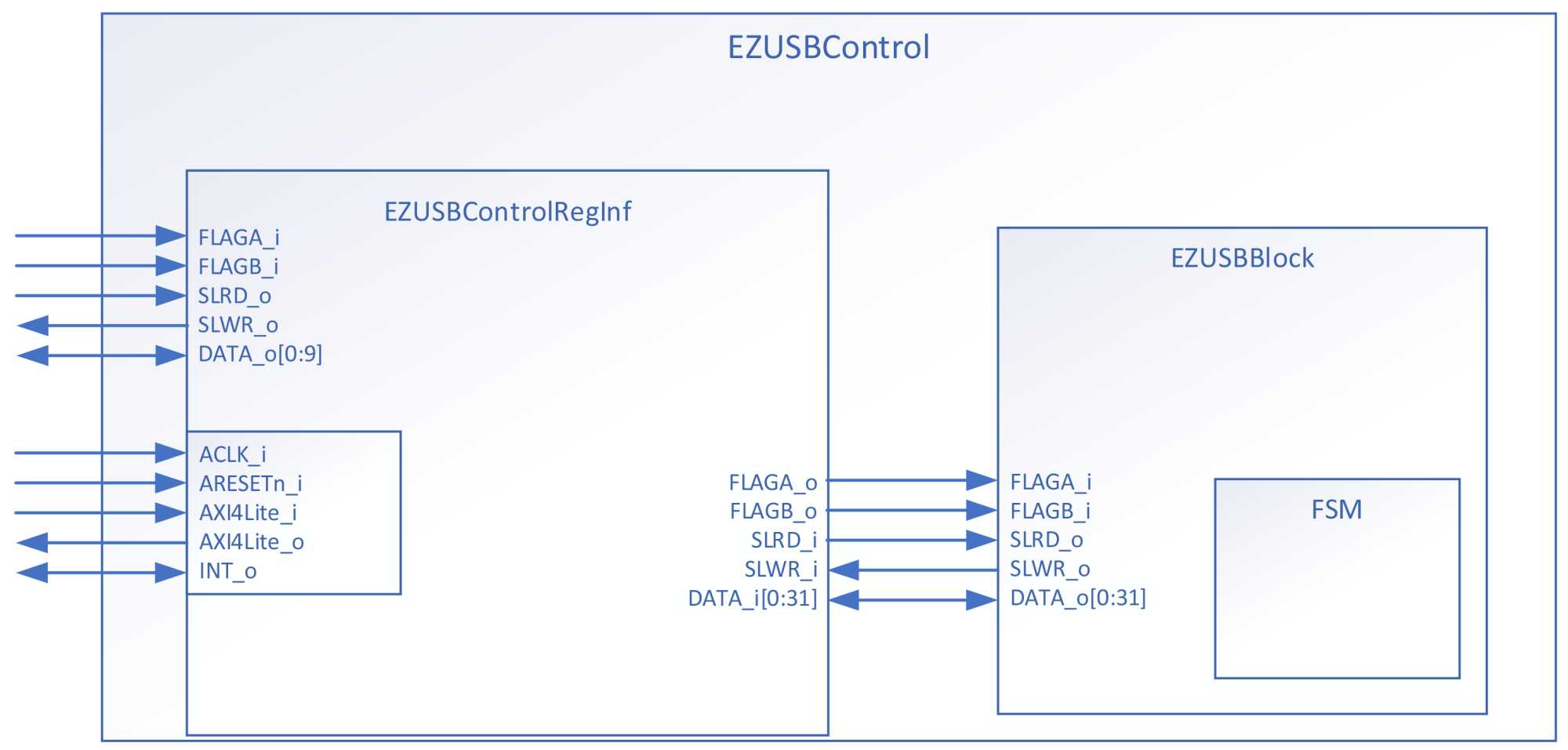

EZUSB FX3模塊設計框圖如圖4所示：
Figure 4. EZUSB block diagram
圖4. EZUSB模塊結構圖
5.1. EZUSB FX3固件的實現
EZ-USB FX3支持多種工作模式，以滿足不同的應用需求。這些模式可以通過FX3的配置進行靈活切換，適應不同的硬件和數據傳輸需求。常見的工作模式包括：
1) 主機模式。FX3作為USB主機與外部USB設備進行通信。
2) 外設模式。FX3作為USB外設連接到上游USB主機。
3) 數據傳輸模式。支持USB 3.0模式，實現高帶寬的設備應用，如高清視頻采集和流式傳輸。
4) UVC (USB Video Class)外設模式。FX3充當USB視頻設備，通過USB接口傳輸視頻流。
5) GPIF (General Programmable Interface)模式。能夠與外設進行高帶寬、低延遲的數據傳輸。
6) 同步時鐘模式。允許它在與其他外設同步時鐘進行數據交換時進行精確的時序控制。
7) 異步傳輸模式。通過該模式與外設進行數據傳輸，適用于大多數基于流的傳輸應用。
在本應用下，通過修改FX3的固件，使其工作在數據傳輸模式下，EZUSB FX3做bulk實時數據采集，單次塊傳輸大小為16 KB。
5.2. 上位機驅動實現
為了減少圖像顯示的延時，提高系統的實時性能，圖像的采集、處理和顯示采用多線程異步的架構，數據通過線程安全的環形隊列ConcurrentQueue緩沖，采用生產–消費者模式，數據采集線程作為生產者，將采集到的圖像放入緩沖隊列，并工作在最高優先級，以保證幀的完整性，達到系統最大的可靠性。圖像處理線程作為消費者，從緩沖隊列讀取圖像幀，并處理后dispatch到GUI線程，這樣可以保證用戶界面的流暢性。
上位機軟件與FPGA數據流遵循自定義的幀同步協議，保證每幀數據的完整有效性。

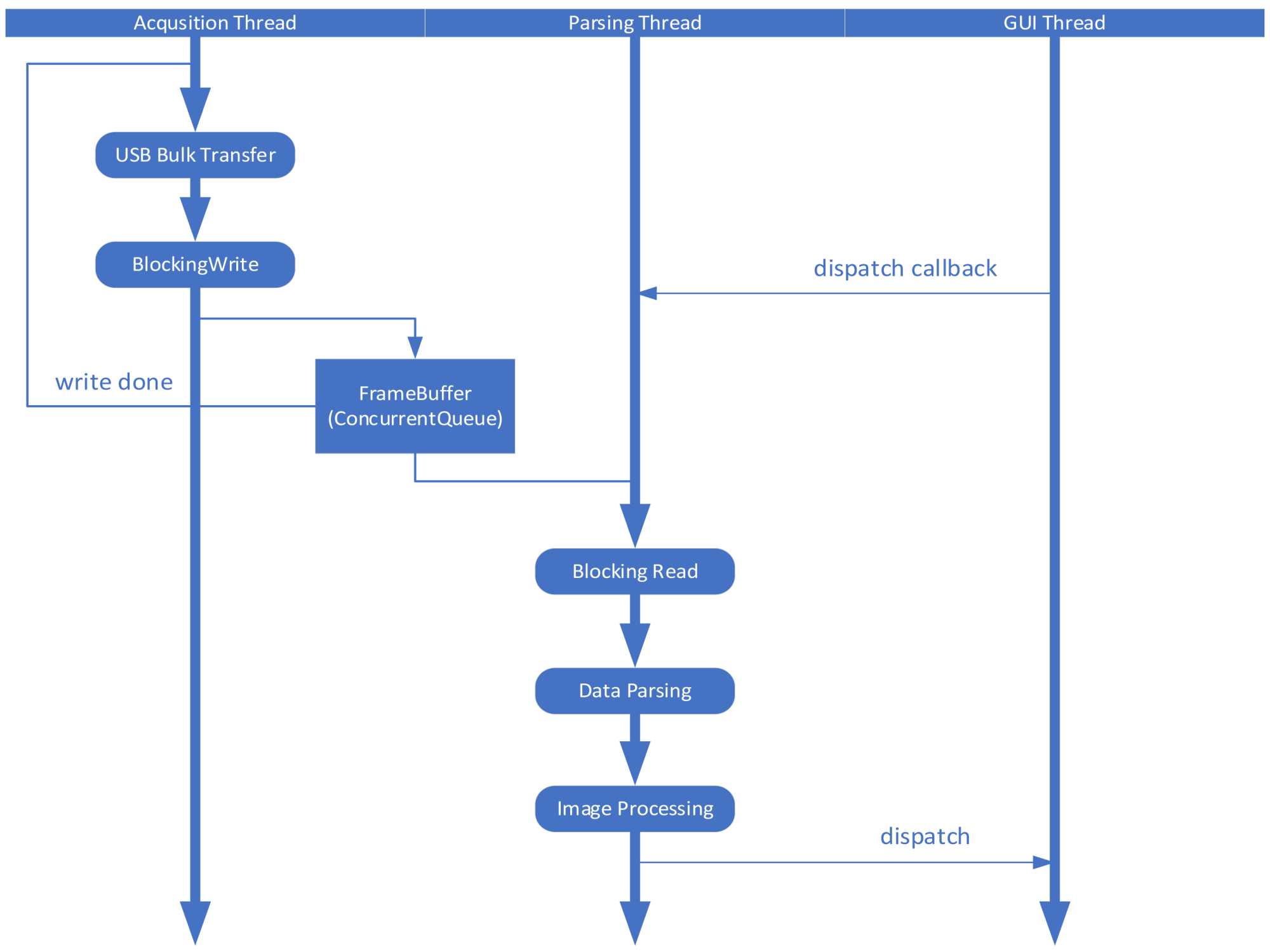

上位機軟件的架構如圖5所示：
Figure 5. Software architecture
圖5. 軟件架構圖
5.3. 上位機圖形界面
同時，基于上章節中介紹的驅動，在PC端開發基于QT的GUI用戶應用程序，用于實時把兩個圖像傳感器的實時圖像在經過實時處理之后，分左右兩端在顯示器上全屏顯示，并將原尺寸400 × 400的圖像被分別壓縮成兩幅200 × 400的圖像，并在左右兩端顯示。

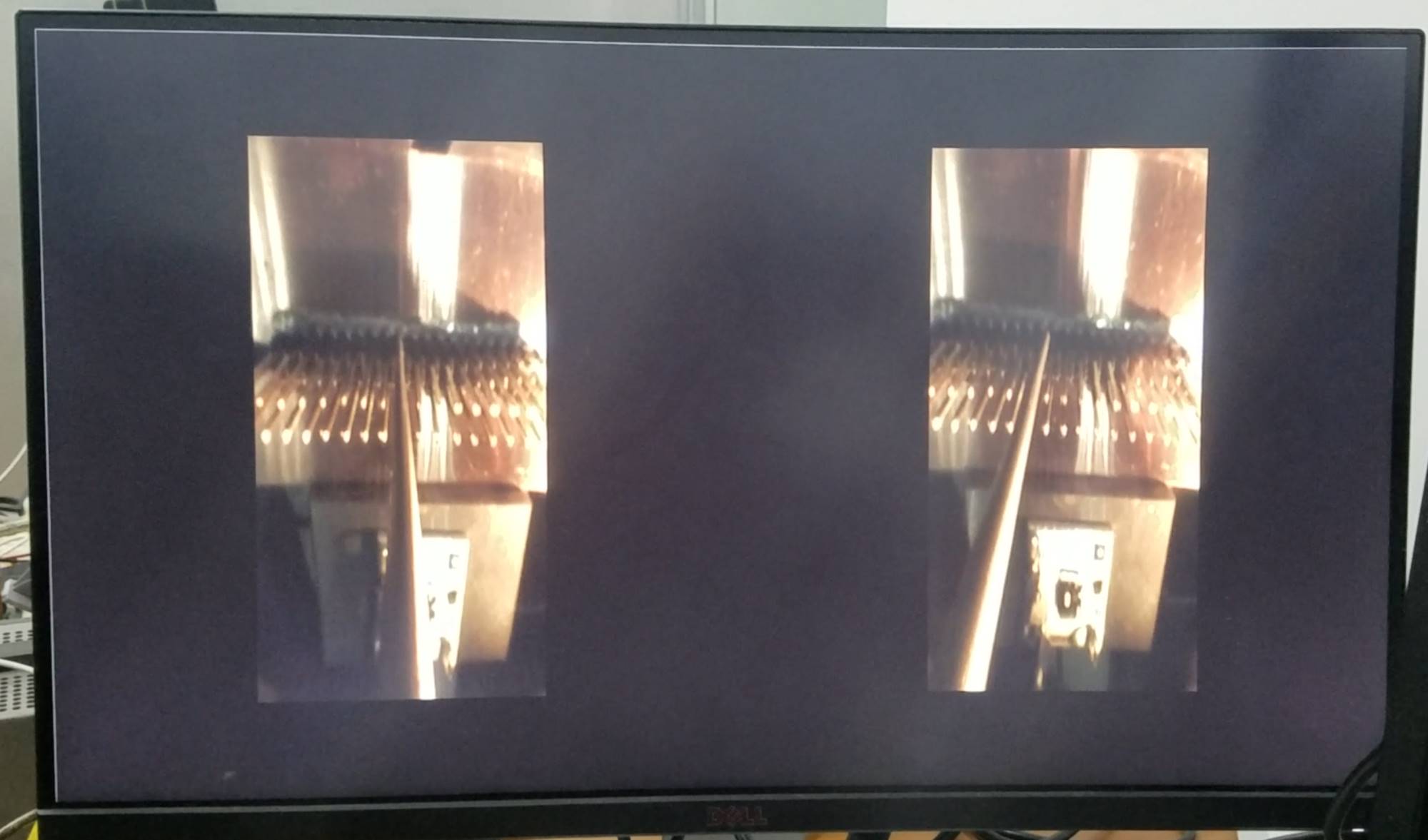

實際的成像效果圖如圖6所示：
Figure 6. Realtime image picture
圖6. 實時成像范圖
截至投稿前，已完成所有的機械和軟、硬件工作，并已應用于實際的模擬實驗中。

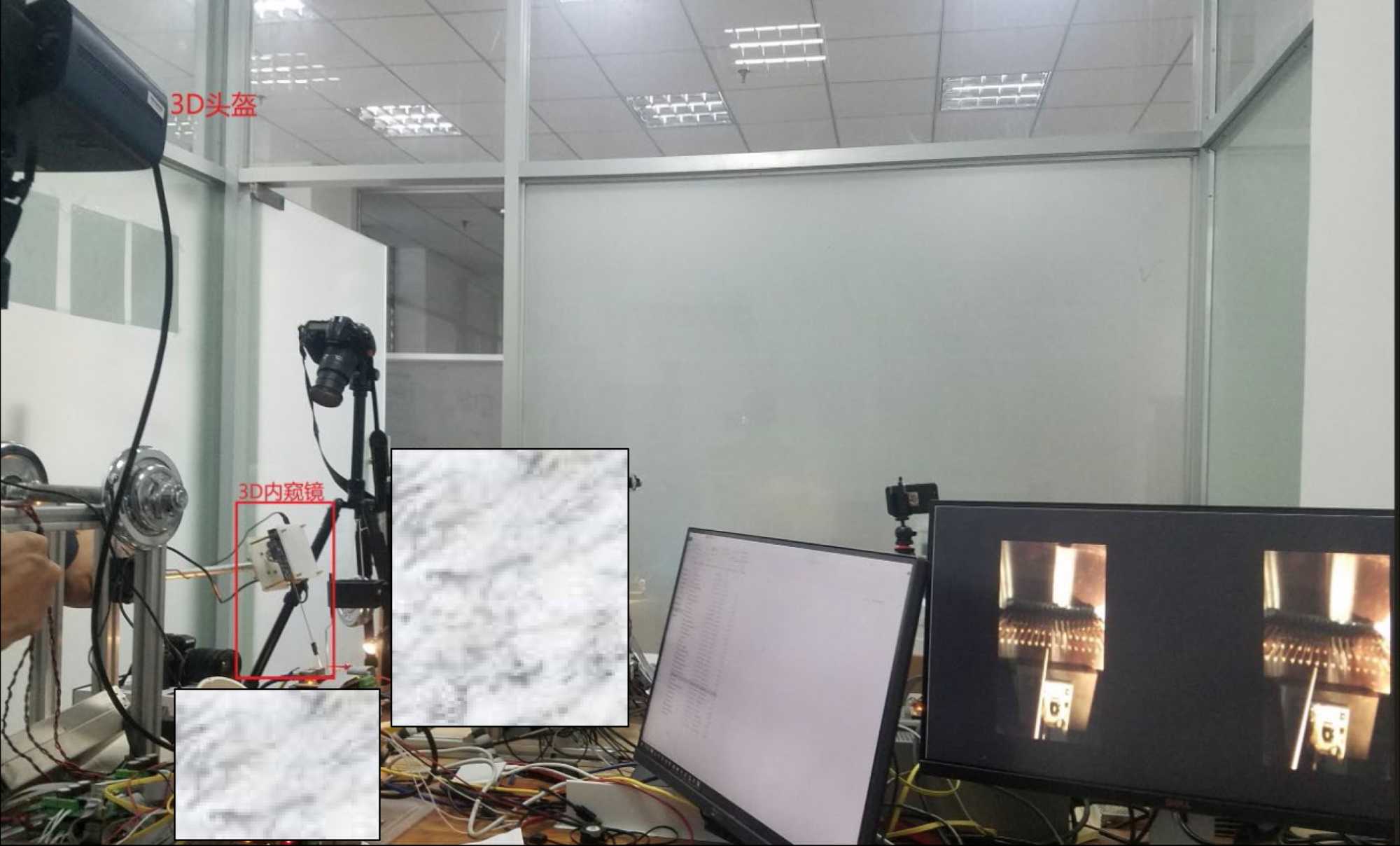

圖7展示3D內窺鏡在模擬遠程操作器械端時的實時成像系統。圖中用紅色部分標注了3D內窺鏡本體部分和3D頭盔。
Figure 7. Finished product picture
圖7. 成品圖
未來主要在以下幾個方面考慮微型3D內窺鏡在FPGA上的系統優化[4]-[6]。
7.1. FPGA集成圖像處理
1) 立體匹配：FPGA可加速基于雙目或多目立體視覺的深度計算，提高3D成像的實時性。
2) 圖像去噪與增強：可在FPGA內部集成圖像濾波器，以增強對比度，優化內窺圖像質量。
7.2. 數據壓縮
1) 實時數據壓縮：使用FPGA加速JPEG、JPEG2000、H.264/265等壓縮算法，減少數據帶寬需求。
2) 高速接口支持：如MIPI、LVDS等接口的CMOS，提高內窺鏡系統的數據傳輸速率。
7.3. AI與圖像分析
目標檢測與分割：基于FPGA實現神經網絡(如CNN)加速，用于病變檢測、組織分類等。
