株式會社村田制作所(以下簡稱“村田”)與Rohde & Schwarz GmbH & Co. KG(總部：德國慕尼黑，以下簡稱”Rohde & Schwarz公司”)聯合開發了RF(Radio Frequency)1系統(以下簡稱“本系統”)，用于測量村田專有的功率控制技術——Digital ET (Digital Envelope Tracking)2的效果。通過使用本系統，可以高精度地測量5G和6G等的通信設備中Digital ET的省電效果。

近年來，隨著通信設備的高性能化，功耗增加已成為需要解決的問題。降低功耗的方法之一是一種被稱為Envelope Tracking的技術，該技術可根據RFIC3輸出的RF信號的調制情況調整PA供電電壓。但是，Envelope Tracking存在一個問題，即在傳輸5G和6G等的寬頻帶信號時，無法充分降低功耗。村田的Digital ET是一種以數字方式進行Envelope Tracking的技術，即使在傳輸寬頻帶信號時也能大幅降低功耗。

此次，村田與在RF測量領域具有很高的專業水平的Rohde & Schwarz公司聯合開發了本系統。

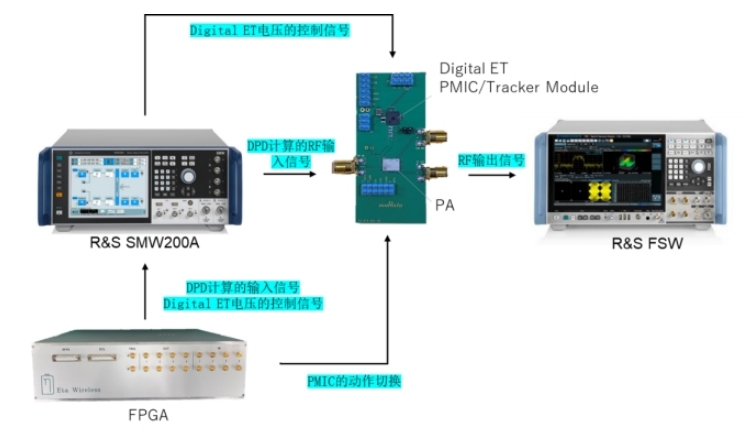

本系統由以下五個部分組成

· FPGA：計算所設定輸入信號的DPD4以及生成讓PA以較高的效率工作的Digital ET電壓控制信號，并生成向SMW200A傳輸輸入信號和控制信號的裝置。(村田)

· SMW200A：將從FPGA 接收到的輸入信號作為RF輸入信號傳輸?shù)絇A，同時將從FPGA接收的PMIC控制信號與RF輸入信號同步后傳輸?shù)絇MIC的裝置。(Rohde & Schwarz)

· PMIC：根據控制信號生成Digital ET電壓并將其提供給PA的裝置。(村田)

· PA：利用PMIC提供的Digital ET電壓對SMW200A傳輸?shù)腞F輸入信號進行增幅，并將其作為RF輸出信號進行傳輸?shù)难b置。(村田)

· FSW分析儀：對PA傳輸?shù)腞F輸出信號進行解析的裝置。(Rohde & Schwarz)

本系統能夠高精度、簡便地測量通信設備的電路中的Digital ET功耗降低量，從而為降低功耗后的通信設備的開發過程提供支持。

村田的目標是通過Digital ET的普及來降低通信設備的功耗。今后將繼續通過提高能源效率為實現可持續發展的社會做貢獻。
