我們?cè)贏MD FPGA和SoC中創建的設計實現了復雜的功能，例如電機控制，圖像處理，機器學習或信號處理。

像任何行業幫助開發可編程邏輯應用程序一樣，我們使用標準接口來實現重用和簡化設計。在FPGA開發中最流行的接口是Arm可擴展接口(AXI)，它為開發人員提供了一個完整的高性能，如果需要的話，還可以緩存相干存儲器映射總線。

AXI是為管理者(事務的發起者)和下屬(事務的響應者)之間的高速突發傳輸而設計的。AXI內存映射總線提供以下通道

?地址寫—待寫的地址數據，保護模式

?寫通道-寫數據突發

?寫響應-完成數據爆發后的寫狀態

?Address Read -要讀取的地址，保護模式

?讀取通道-讀取數據突發

雖然AXI通常在一個管理者和多個下屬之間連接，但AXI是一個點對點協議。為了將單個經理連接到多個下屬，我們需要使用實現交叉開關的AXI互連。

對于許多應用程序，使用了AXI的精簡版本，它提供了稱為AXI Lite的單節拍讀寫訪問。

當您第一次接觸FPGA設計時，使用AXI可能是一個挑戰，并且我們通常使用處理器來配置AXI網絡上的外設。

然而，通過UART從外部到FPGA訪問AXI網絡的能力對于板啟動和使設備在最終開發中相互通信非常重要。

在Adiuvo，我們開發了一個簡單的協議，可以從SPI， I2C或UART接口，并將實現對AXI網絡的讀寫訪問。我們開發的IP提供了進行突發傳輸?shù)哪芰?，但是?duì)于這個應用程序，我們將研究如何在每個方向上進行AXI Lite傳輸。

這種方法非常有用，因?yàn)槟梢苑浅：?jiǎn)單地從外部訪問AXI網絡，并且在板啟動期間確定寄存器設置等，這對軟件可能很有用。它還可以在系統開發中實現從MCU到小型FPGA的簡單接口。

這個概念

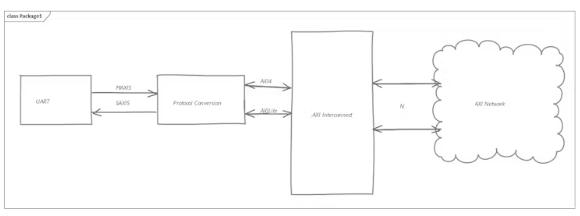

其實現背后的概念是模塊化的，將通信接口與協議和AXI轉換分離開來。通過這種方式，可以根據具體情況使用不同的通信模塊。

在這種情況下，UART的通信接口將使用AXI流發送和接收信息。協議塊將AXI流字節轉換為AXI Lite命令，反之亦然。

然后，這個協議塊可以連接到AXI互連，從而可以訪問所有連接的AXI外圍設備。

該協議

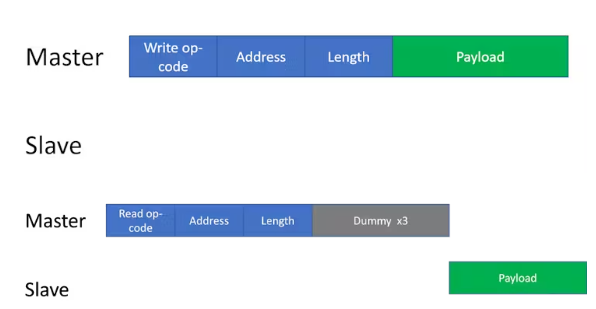

為了能夠進行傳輸，我們需要有一個定義好的協議，該協議能夠?qū)⒋罅孔止?jié)轉換為AXI讀或?qū)懨睢?

?寫操作碼- 1字節，值0x09

?讀操作碼- 1字節，值0x05

?地址- 4字節AXI交互的地址

?長度- 1字節，對于AXI Lite實現總是1

?有效載荷-要寫的字或接收的數據，為AXI Lite讀取或?qū)懭胩峁?字節

?要?jiǎng)?chuàng)建此解決方案，我們需要?jiǎng)?chuàng)建兩個自定義IP塊AXIS UART和協議塊

The UART

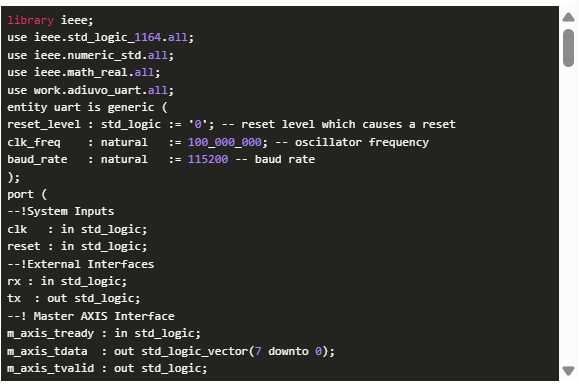

AXIS UART的代碼如下-這個UART沒有協議，需要2個停止位。

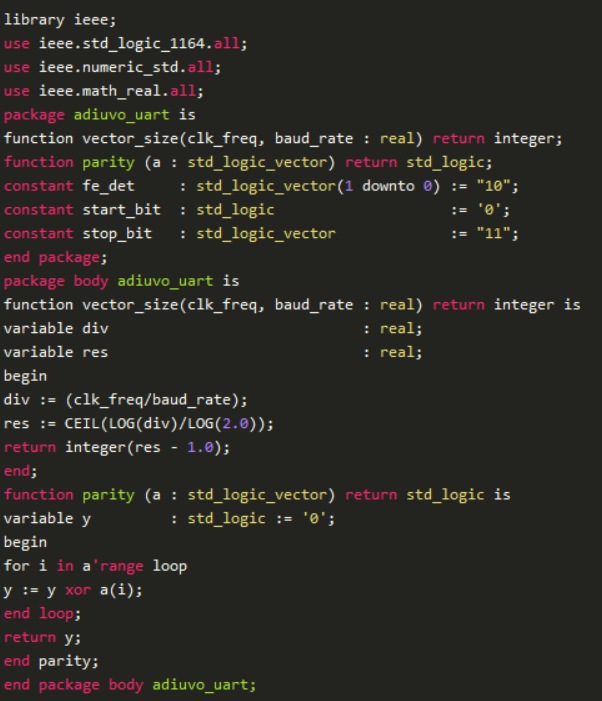

而所需的包裹是

AXIS協議

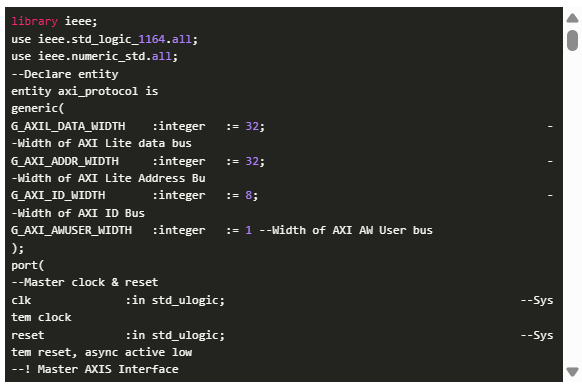

實現AXI協議的代碼可以在下面看到——如果你像Adiuvo那樣生產它，AXI狀態機可以被寫進一個過程來簡化調用。

然后可以將這些模塊集成到新的Vivado項目中。

Vivado項目

對于這個Vivado項目，我將針對連接到其IO載波卡的MicroZed板，盡管這種方法可以與任何AMD SoC或FPGA一起使用。

我們還可以將上述UART和Protocol的文件添加到項目中。

一旦項目開放，我們需要將UART和協議塊添加到塊設計中。

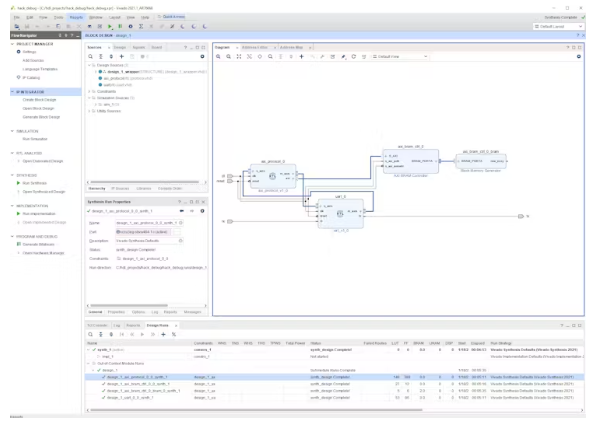

還添加了AXI BRAM控制器和BRAM，最終的圖應該如下所示：

生成輸出產品，我們就可以用cocotb來模擬設計了。

COCOTB模擬

Cocotb允許我們使用Python模擬設計，如果您不確定如何設置Cocotb，請參閱我的博客

在cocotb中，我們需要一個python刺激文件和一個make文件，它可以拉入所有構建對象。

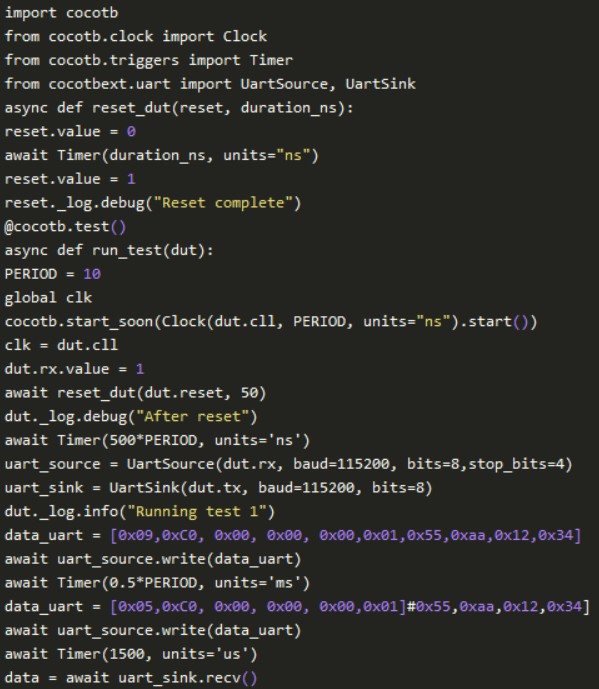

python刺激文件如下所示

當make文件看起來像-時，您需要將項目名稱的路徑更新到它們?cè)谙到y(tǒng)中的位置

一旦模擬顯示通過并報告通過UART編寫的信息，我們就可以構建應用程序并在硬件上進行測試。

為了在硬件上構建它，我將處理器核心插入到塊設計中，以啟用PS時鐘和復位。

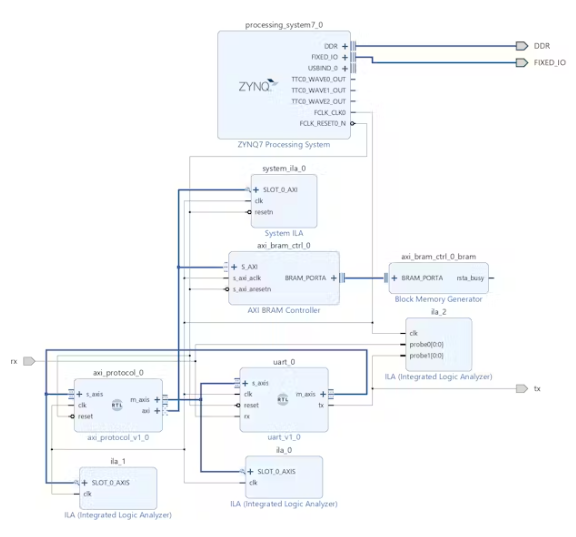

更新后的框圖如下所示

硬件測試

我們可以使用任何LOGIC LEVEL UART來測試設計，但是，我在辦公室里有幾個RPi PICO，它們可以制作出色的USB到UART轉換器，并使我能夠在PICO本身上編寫應用程序。

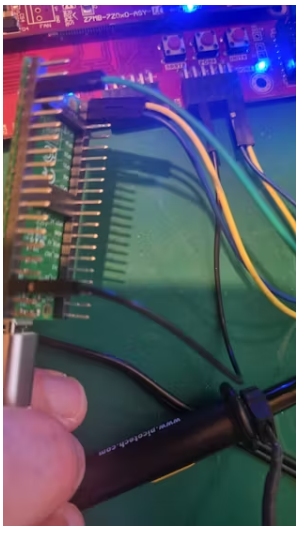

為此，我將Pico上UART 0上的TX和RX引腳連接到FPGA RX和TX引腳。記住也要連接接地，這樣它們就有一個共同的參考。

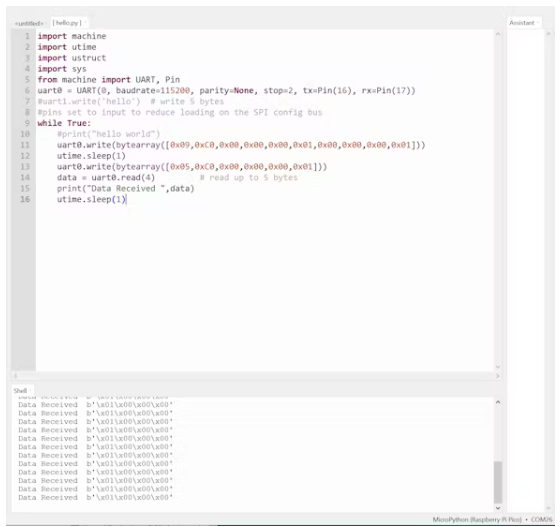

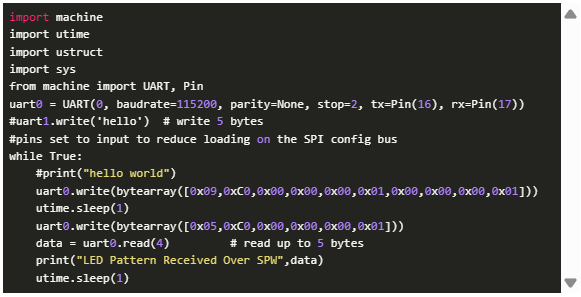

該應用程序是使用micro python在Pico上創建的

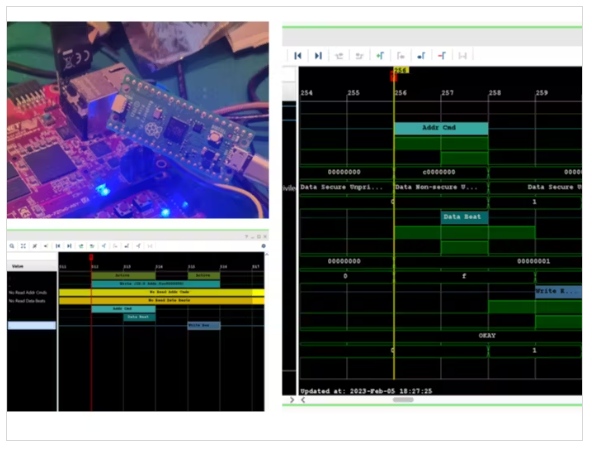

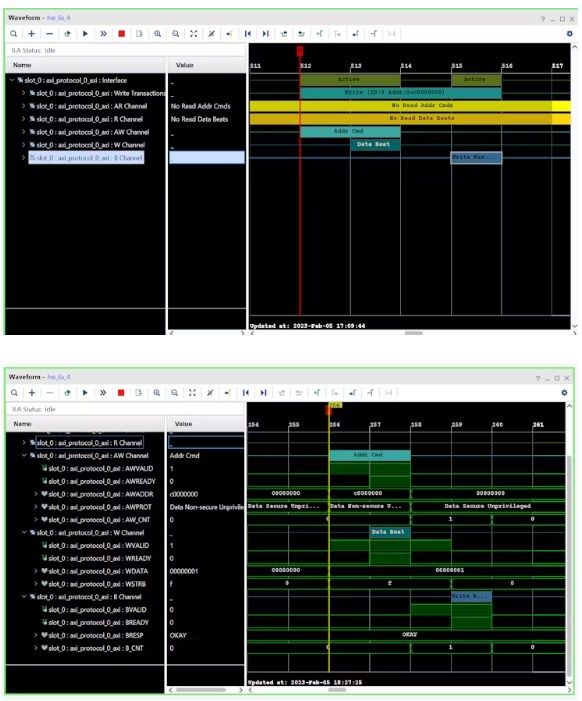

當運行我添加到調試設計中的System ILA時，我們可以清楚地看到協議塊對AXI塊RAM控制器執行的讀寫操作

我們可以看到數據在anthony中被讀回

結論

我們可以使用一個簡單的接口，如UART / SPI/ I2C來提供對AXI網絡的訪問。當調試設計或使小型FPGA連接到小型MCU時，這可以帶來很大的好處。

本文編譯自hackster.io
