FPGA奇偶校驗設計和代碼實現將是下述內容的主要介紹內容，通過這篇文章，小編希望大家可以對FPGA奇偶校驗的相關情況以及信息有所認識和了解，詳細內容如下。

一、奇偶校驗原理

奇偶校驗是一種基本的數據校驗方式，其原理是在數據的尾部添加一個位，使得該位和數據中所有1的個數之和為奇數或偶數。由于校驗位的加入，使得數據傳輸中一旦數據錯誤就能夠被檢測出來，從而保證了數據的正確性。

奇偶校驗的優點是簡單、快速，不需要大量計算。但是奇偶校驗只能檢測出錯誤，不能糾正錯誤，因此在實際應用中很少單獨使用，通常與其它更加強大的校驗方式結合起來使用。

二、FPGA奇偶校驗設計

1、多位輸入，分別用每位做：與、或、異或

module test(input [3:0] in,output out_and,output out_or,output out_xor);//方法一

assign out_and = in[0] & in[1] & in[2] & in[3];

assign out_or = in[0] | in[1] | in[2] | in[3];

assign out_xor = in[0] ^ in[1] ^ in[2] ^ in[3];//方法二

assign out_and = ∈assign out_or = |in;assign out_xor = ^in;

endmodule

2、奇偶校驗測試

奇偶校驗只要求出其中一個，另一個取反即得到了。

module parity_check(input [7:0] data_in,input sel,output check);

wire even;// 偶校驗

wire odd;// 奇校驗

assign odd = ^data_in;

assign even = ~odd;

assign check = (sel)?odd : even;

endmodule

測試激勵

module sim();

reg clk;

reg [7:0] data_in;

parity_check u_parity_check (.data_in(data_in),.sel(1'b0));initial begindata_in = 0;

#10 data_in = 8'b1011_1000;

#10 data_in = 8'b1011_0000;

#10 data_in = 8'b1111_1000;

#10 data_in = 8'b1011_1100;

#10 data_in = 8'b1011_1010;

#10 data_in = 8'b1111_1010;

#10 data_in = 8'b1011_1001;

#10 data_in = 8'b1011_1101;

#10 data_in = 8'b1011_1011;

#10 $finish;

endendmodule

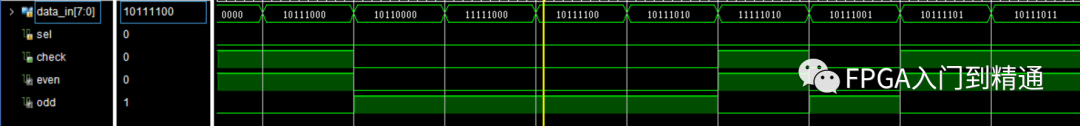

仿真測試結果圖：

從圖中可以看出，仿真測試結果與預期一致。

三、奇偶校驗知識拓展之奇偶監督碼

奇偶監督碼是一種增加二進制傳輸系統最小距離的簡單和廣泛采用的方法。例如，單個的奇偶監督將使碼的最小距離由一增加到二。

一個二進碼字，如果它的碼元有奇數個1，就稱為具有奇性。例如，碼字“1011010111”有七個1，因此，這個碼字具有奇性。同樣，偶性碼字具有偶數個1。注意奇性檢測等效于所有碼元的模二加，并能夠由所有碼元的異或運算來確定。對于一個n位字，奇性由式(8-1)給出：

奇性=a0⊕a1⊕a2⊕…⊕an(8-1)

很明顯，用同樣的方式，我們也能夠根據每一個碼字的零的個數來構成奇偶監督。

單個的奇偶監督碼可描述為：給每一個碼字加一個監督位，用它來構成奇性或偶性監督。

在一個典型系統里，在傳輸以前，由奇偶發生器把奇偶監督位加到每個字中。原有信息中的數字在接收機中被檢測，如果沒有出現正確的奇、偶性，這個信息標定為錯誤的，這個系統將把錯誤的字拋掉或者請求重發。注意，用單個的奇偶監督碼僅能檢出奇數個碼元的錯誤。
