以下內容中，小編將對FPGA跨時鐘域處理技術方法進行著重介紹和闡述，希望本文能幫您增進對FPGA跨時鐘域處理技術方法的了解，和小編一起來看看吧。

一、FPGA跨時鐘域處理技術方法一

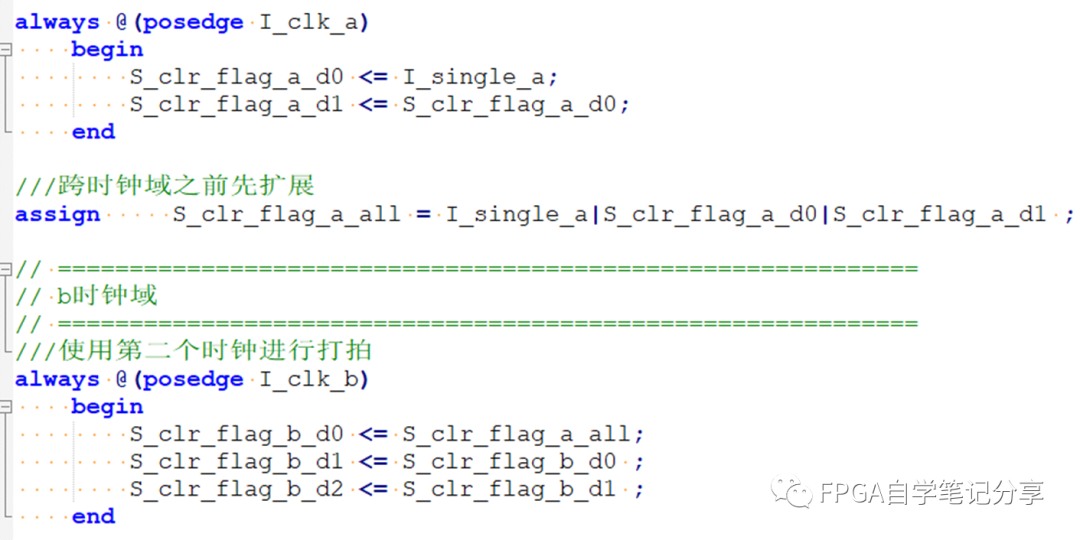

1、跨時鐘域之間不能存在組合邏輯。 跨時鐘域本身就容易產生亞穩態，如果在跨時鐘域之間存在組合邏輯會大大增加競爭冒險出現的概率。 這一點在實際設計中通常會因?yàn)榇中亩鴮?dǎo)致設計異常，如下邊代碼中的S_clr_flag_a_all信號，就是在擴展時不小心使用了組合邏輯，這種情況下由于競爭冒險，會導致跨時鐘域后的b信號出現一個clk的異常電平。

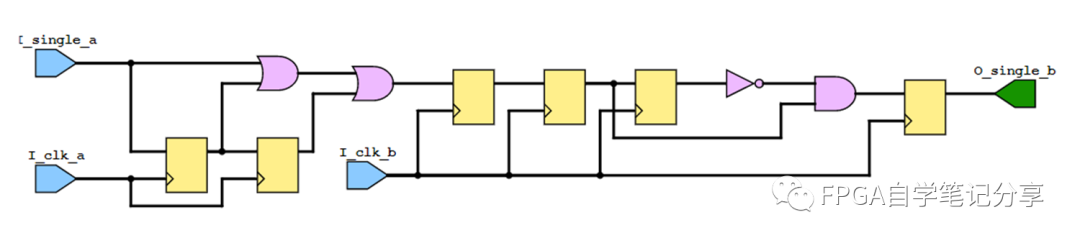

此時的跨時鐘域電路為：

正確的處理方法是使用時序邏輯進行擴展：

正確的電路為：

2、跨時鐘域信號要集中在一個位置跨時鐘域，然后再使用，不能分別跨時鐘域處理。

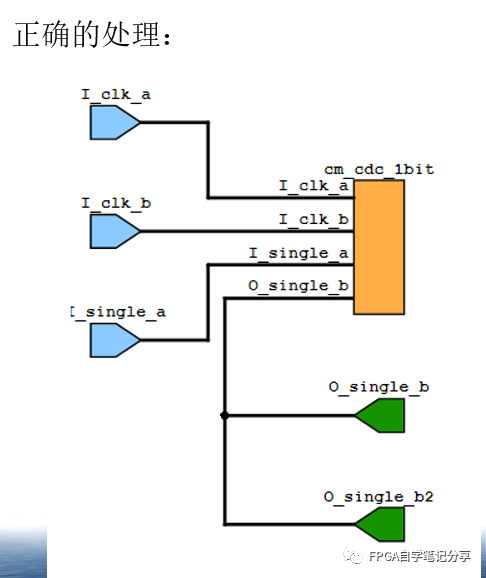

如下圖，a時鐘域的a信號要在b信號內的b和b2兩個位置使用，正確的處理如下：

錯誤的處理方式如下，這種處理方式下，由于b和b2分別做的跨時鐘域，由于時鐘抖動、走線路徑的原因，會導致b和b2不同步，如果該信號是一個關鍵的控制信號，會導致系統異常，要注意避免這種情況的發生。

二、FPGA跨時鐘域處理技術方法二

將ADC采樣的數據寫入RAM時，需要產生RAM的寫地址，但我們讀出RAM中的數據時，肯定不是一上電就直接讀取，而是要等RAM中有ADC的數據之后才去讀RAM。這就需要100MHz的時鐘對RAM的寫地址進行判斷，當寫地址大于某個值之后再去讀取RAM。

在這個場景中，其實很多人都是使用直接用100MHz的時鐘于RAM的寫地址進行打兩拍的方式，但RAM的寫地址屬于多bit，如果單純只是打兩拍，那不一定能確保寫地址數據的每一個bit在100MHz的時鐘域變化都是同步的，肯定有一個先后順序。如果在低速的環境中不一定會出錯，在高速的環境下就不一定能保證了。所以更為妥當?shù)囊环N處理方法就是使用格雷碼轉換。

對于格雷碼，相鄰的兩個數間只有一個bit是不一樣的（格雷碼，在本文中不作詳細介紹），如果先將RAM的寫地址轉為格雷碼，然后再將寫地址的格雷碼進行打兩拍，之后再在RAM的讀時鐘域?qū)⒏窭状a恢復成10進制。這種處理就相當于對單bit數據的跨時鐘域處理了。

對于格雷碼與十進制互換的代碼，僅提供給大家作參考：

代碼使用的是函數的形式，方便調用，op表示編碼或者譯碼，WADDRWIDTH和RADDRWIDTH表示位寬。
