一直以來，數模轉換設計都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)砘?a href="/tags/FPGA" target="_blank">FPGA實現TLC5620數模轉換（DA）的設計的相關介紹，詳細內容請看下文。

本文將基于FPGA實現TLC5620數模轉換（DA）的設計，首先我們來了解一些基本內容。

D/A轉換器基本上由4個部分組成，即權電阻網絡、運算放大器、基準電源和模擬開關。模數轉換器中一般都要用到數模轉換器，模數轉換器即A/D轉換器，簡稱ADC，它是把連續的模擬信號轉變?yōu)殡x散的數字信號的器件。DAC主要由數字寄存器、模擬電子開關、位權網絡、求和運算放大器和基準電壓源（或恒流源）組成。用存于數字寄存器的數字量的各位數碼，分別控制對應位的模擬電子開關，使數碼為1的位在位權網絡上產生與其位權成正比的電流值，再由運算放大器對各電流值求和，并轉換成電壓值。根據位權網絡的不同，可以構成不同類型的DAC，如權電阻網絡DAC、R–2R倒T形電阻網絡DAC和單值電流型網絡DAC等。權電阻網絡DAC的轉換精度取決于基準電壓VREF，以及模擬電子開關、運算放大器和各權電阻值的精度。它的缺點是各權電阻的阻值都不相同，位數多時，其阻值相差甚遠，這給保證精度帶來很大困難，特別是對于集成電路的制作很不利，因此在集成的DAC中很少單獨使用該電路。

基于FPGA實現TLC5620數模轉換（DA）的設計，設計原理如下:

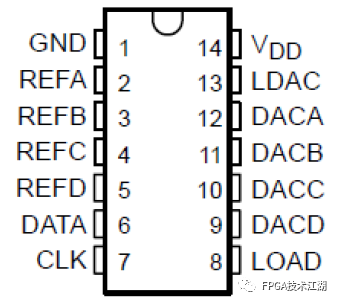

本設計采用串行數/模轉換芯片TLC5620，TLC5620是一個擁有四路輸出的數/模轉換器，時鐘頻率最大可達到1MHz。TLC5620是一款使用3線串行總線控制的芯片。11bit的命令中包含8bit數據、2bit通道選擇、1bit輸出范圍選擇bit。輸出范圍選擇，可以輸出一倍或者兩倍的參考電壓差值范圍。當兩級鎖存器都打開時，新的數據可以進入到芯片。TLC5620芯片接口如下：

該芯片主要有以下特點：四通道8位電壓輸出DA轉換器、5V單電源供電、串行接口、高阻抗基準輸入、可編程1或2輸出范圍、同時更新設備、內部上電復位、低功耗、半緩沖輸出。該芯片主要應用于：可編程電源、數字控制放大器/誤差器、移動通信、自動測試設備、研發過程檢測和控制和信號合成等。

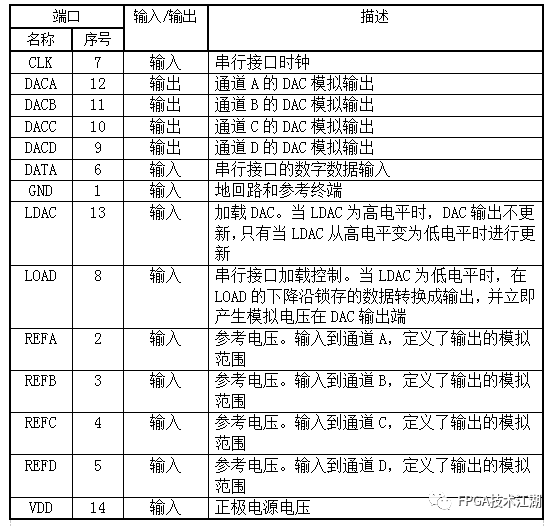

芯片接口功能表如下：

轉換公式：V = REF*（CODE/256）* (1+RNG)

V：實際電壓；REF：基準電壓；CODE：輸入8位數據；RNG：范圍。

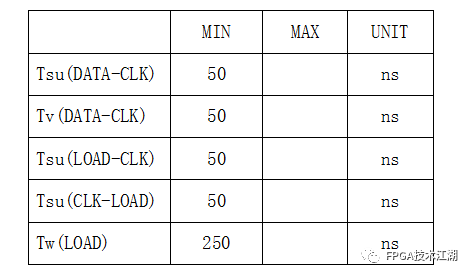

TLC5620的接口時序如下列圖所示：

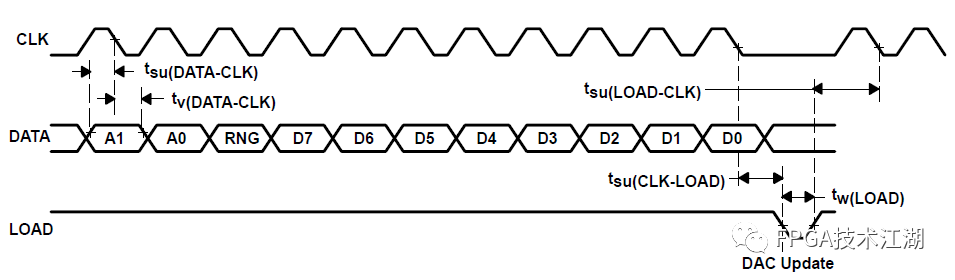

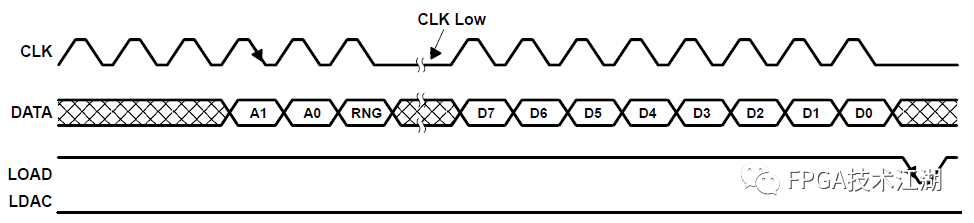

圖1 LOAD控制更新（LDAC為低電平）

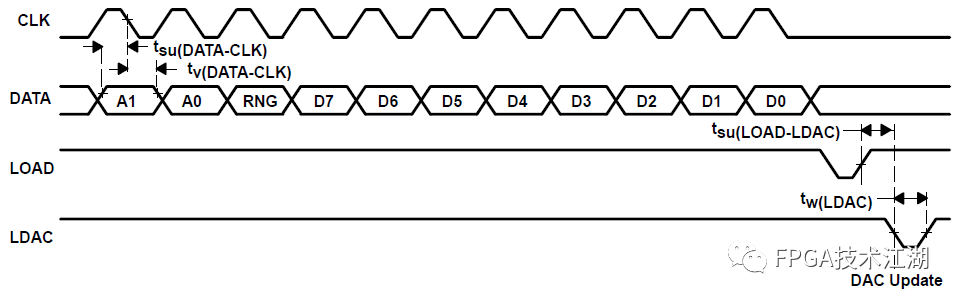

圖2 LDAC控制更新（LDAC為低電平）

圖3 LOAD控制更新（使用8位串行數據，LOAD為低電平）

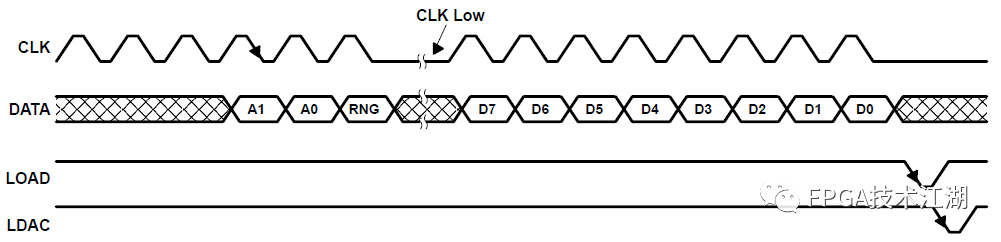

圖4 LDAC控制更新（使用8位串行數據）

如圖1所示：當LOAD為高電平時，數據在CLK的下降沿被鎖存至DATA，只要所有數據被鎖存，則將LOAD拉低，將數據從串行輸入寄存器傳送到所選擇的DAC。如圖2所示：串行編程期間LDAC為高電平，數據在LOAD為低電平時進行鎖存，當LDAC變?yōu)榈碗娖綍r傳送至DAC輸出。如圖3、4所示：輸入數據最高位（MSB）在前，數據傳輸使用兩個8個時鐘周期。

在本設計中運用的是圖1的工作時序：

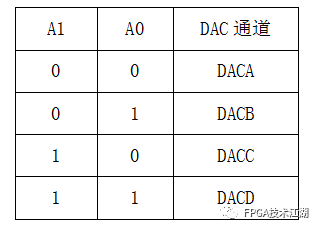

數據通道選擇：

RNG：控制DAC輸出范圍。當RNG為低時，輸出范圍在基準電壓和GND之間；當RNG為高時，輸出范圍為兩倍的基準電壓和GND。

設計架構

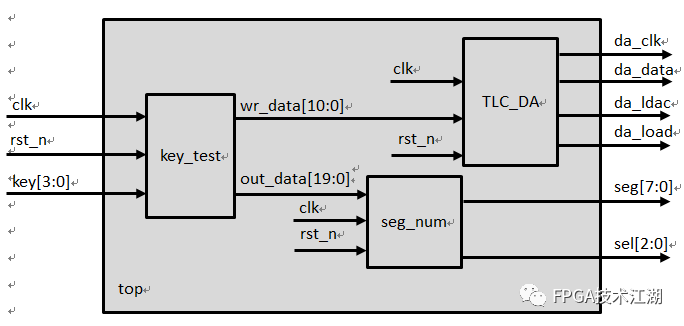

本設計驅動TLC5620將輸入的數字量轉換為實際的模擬量（電壓），通過四個按鍵控制四路輸出的電壓變化，每按一次，電壓值也隨之上升，同時在數碼管上也依次顯示相應的值（依次為A1,A0,RNG,輸入DATA）。本設計采用的開發板的基準電壓為2.5V。設計架構圖如下所示：

key_test模塊通過四個按鍵輸入的值，組合輸出兩個數據，11位的wr_data是TLC_DA模塊解碼所需的數據。20位的out_data是seg_num模塊數碼管顯示所需的數據。
