從全球的角度看,氣侯變化是我們所處這個時代最大的挑戰,比如現在的溫室效應、全球氣候變暖以及海平面的上升,所有這一切都是跟二氧化碳的排放量相關。
根據權威機構IEA的調研,從1910年到2022年,過去一百年的時間,二氧化碳的排放量呈指數級遞增,2022年達到36.8Gt的二氧化碳排放量。
而究其碳排放來源,最大的來源是發電,占比高達40%。第二部分就是工業應用,這部分占25%。第三部分是交通運輸,占比達到了22%。而建筑用電占比排在第四位,占比為8%。
為了降低碳排放,就要加大提高可再生能源的使用占比。但可再生能源受制于環境條件影響,發電具有間歇性,并不能夠像傳統能源那樣可控的線性生產,因此也不能夠直接接入電網利用。
而這時候,儲能系統的作用就體現出來了。儲能系統可以將可再生能源的電能儲存起來,對于可再生能源的生產和使用而言是必不可少的組成。
戶用儲能市場迎來爆發式增長
據英飛凌電源與傳感系統事業部應用管理高級經理徐斌介紹,儲能可以分為表前和表后兩大類,其中的表指的是家里的電表。在家用之前的就是表前的儲能,一般指的是生產側和電網配電側,在家庭電表之后的鏈路中的就是表后儲能,指的是消費側。
而消費側的表后儲能,按照客戶需求體量又可以分為企業用戶和家庭用戶。而近年來,家庭用戶的儲能系統安裝量得以大幅增長。

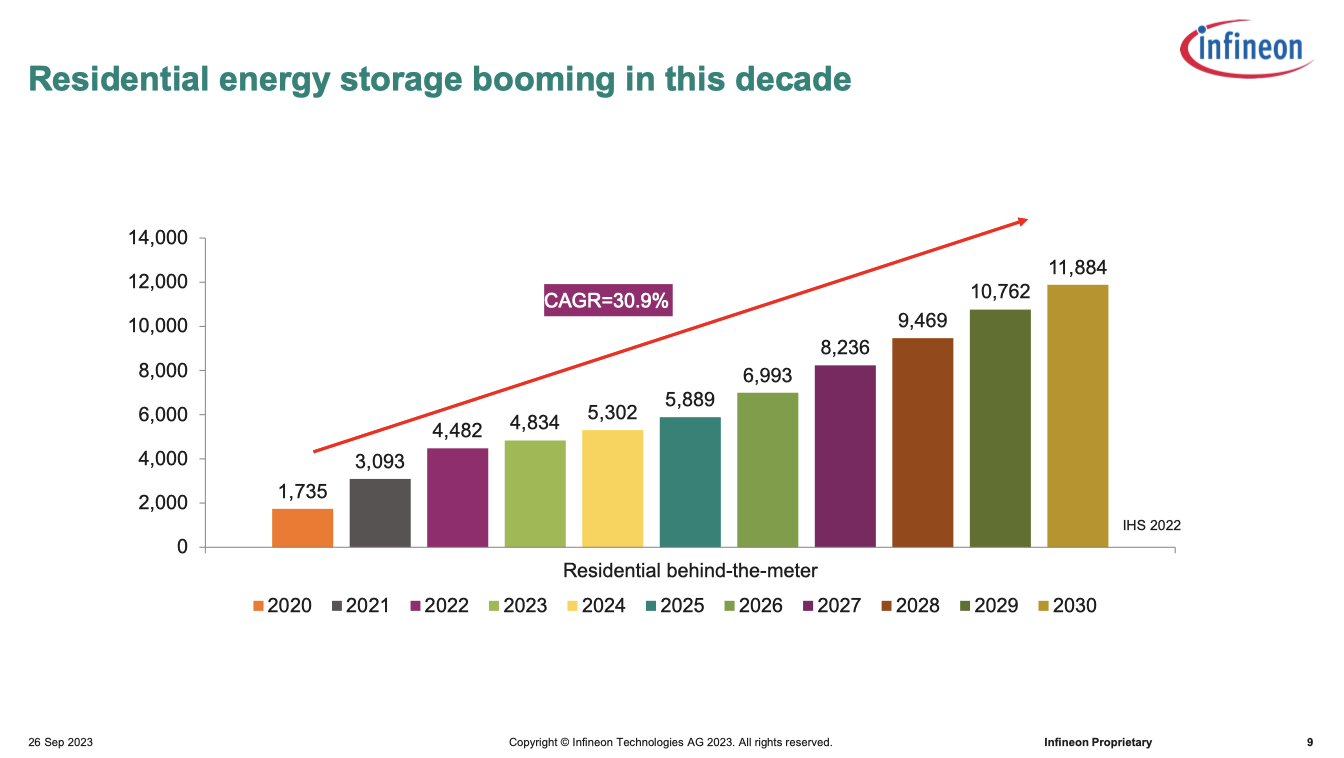

來自IHS 2022年的報告預計,從2020年到2030年戶用儲能從2020年到2030年的年復合增長率將達到30.9%。
其中2022年戶用儲能的裝機需求大約是14000兆瓦,但實際出貨量達到了18000兆萬。也就是意味著在2022年有差不多4000兆萬的庫存積壓在儲能逆變器和儲能系統安裝商那里。當這個量消耗完之后,戶用儲能還會迎來更迅猛和健康的增長。
光伏戶用儲能系統的效率和功率密度至關重要

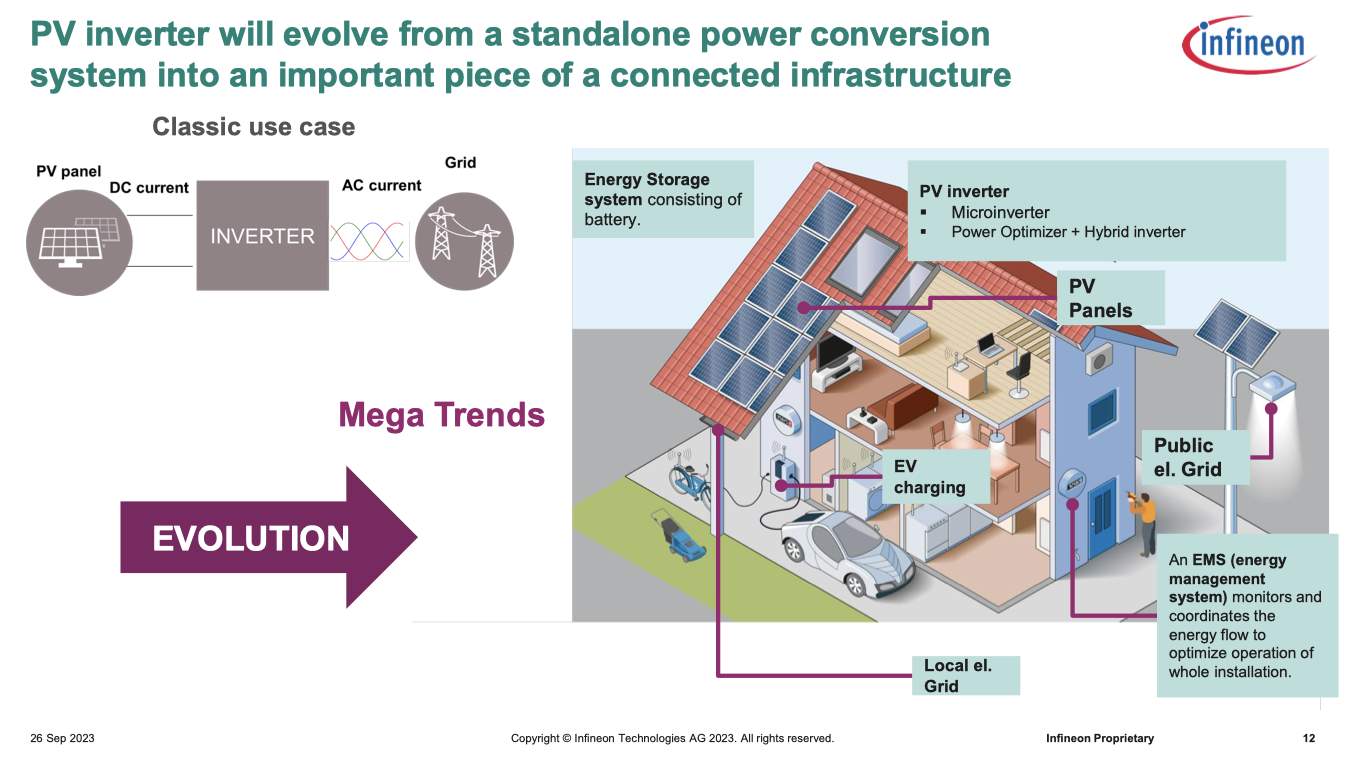

戶用儲能系統一般都是用于自發自用,多余的部分會反向售電給電網。以前的戶用光伏系統,就是一個單獨的光伏發電功能;而現在和未來,光伏發電系統必然會與儲能系統結合進行戶用的安裝配置。隨著新能源汽車的爆發,大家需要把充電跟儲能和光伏系統做搭配,也就是現在非常熱的光儲充一體系統。
從戶用儲能系統典型框圖來看,內部架構簡單來說包括兩大部分:一是儲能的介質,也就是是一個電池包;二是它的功率轉換部分。其中功率轉換又分為兩個部分:一是DC到DC的轉換;二是逆變或者DC/AC的轉變。這一部分跟傳統的光伏系統很大的不同就是能量在里面雙向傳輸,以前的光伏系統只是單向的能量流動,現在的戶用儲能既要充電又要放電,所以能量都是雙向的流動。
據徐斌介紹,當前戶用儲能系統的技術要求有幾點至關重要:一是未來光伏一定要搭配儲能;二是體積、重量、成本和效率之間的平衡;三是因為戶用條件限制體積和噪音不能太大,無風扇設計就對于元器件的溫度控制有更高的要求??偨Y來說,光伏戶用儲能系統的效率和功率密度是最制約未來產品競爭力的重要因素。
英飛凌一站式功率解決方案

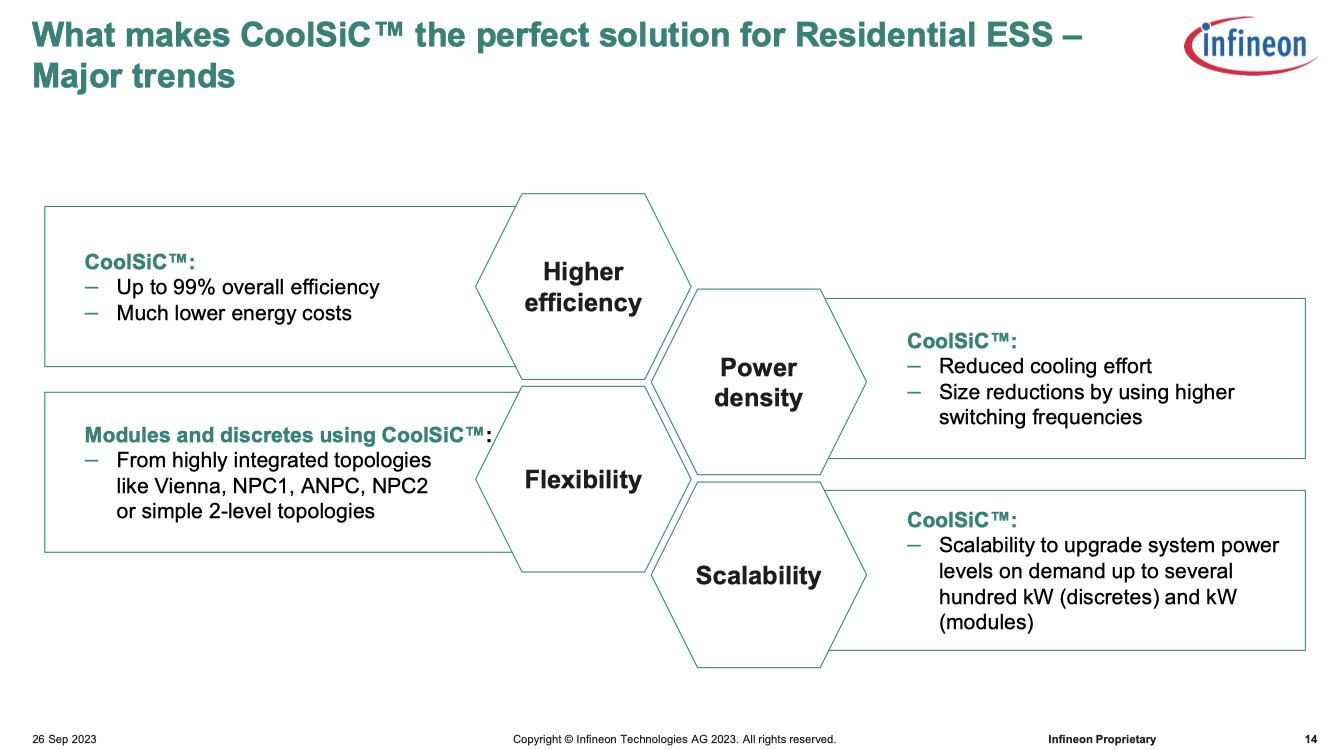

為了應對更高功率密度和更小溫升的設計挑戰,SiC作為第三代半導體器件,有著諸多的優勢。
首先,從當前的從現在硅的器件轉到碳化硅系統,可以提升很高的效率;第二,SiC MOS的體積比較小,可以提升功率密度;第三,它非常靈活,SiC MOS的pin腳或者使用方法都可以跟硅的系統做到無縫連接;第四,SiC器件的可拓展性非常好,從650V,到1200V,1700V都有。
英飛凌提供了一站式的功率解決方案,同時提供SiC和Si的兩種材料的功率器件,提供包括功率器件、MOS、IGBT和IGBT模塊等多種不同的產品形態。
在中低壓MOS方面,英飛凌有2個產品系列,一個叫StrongIRFET,一個叫做OptiMOS。StrongIRFET產品線來自2016年收購IR公司產品之后的升級,而OptiMOS目前已經發布到第六代產品。
徐斌表示,第六代OptiMOS產品性能優異:從從100V產品的RDS(on)來看,目前英飛凌可以做到2.2毫歐,最好的對手產品是3.2毫歐,差不多比對手小30%左右;第二部分,如果從ΔQg來看,第六代OptiMOS產品的指標要比對手小差不多27%,比上一代產品小50%左右。
而在SiC MOS方面,英飛凌也是發布了第二代碳化硅MOS產品,以650V、57毫歐的產品做性能對比的話,可以看到第二代比第一代Qoss、Eoss、Ciss等性能降低差不多30%。另外一方面,第二代產品同時保留了易用性,比如V(GS)th,還是保持了很高的水準,差不多在4.5伏,這樣帶來的好處就是,客戶在0伏的時候就可以對這個器件進行關斷的操作。
“目前戶用儲能系統看起來很簡單,其實它內部結構很復雜,里面涉及的器件很多?!毙毂罂偨Y到,“英飛凌可以提供完整的解決方案,可以提高你的功率密度、提升效率。英飛凌同時還有很多MCU、傳感、通訊器件,這部分也產品也可以帶給你更快更好的設計體驗?!?
