一、MOSFET驅動電路

MOSFET驅動電路?是一種專門用于驅動大功率負載的電路，它能夠接受控制器的控制信號，并且具有足夠的功率來驅動負載。這種電路設計的目的在于解決控制芯片發出的控制信號輸出功率有限的問題，使其只能驅動極小功率的負載。為了能讓控制芯片控制大功率負載（比如電機、電磁鐵等），我們需要設計一個轉換電路，由這個電路驅動負載，而控制芯片則負責指揮這個電路。這種電路就是驅動電路，它可以接受控制器的控制信號，并且具有足夠的功率來驅動負載。

在MOSFET驅動電路的設計中，使用三極管只能設計出較小輸出功率（能承受的電流較小，這里是物理限制，承載大電流容易燒毀）的驅動電路，還有三極管的開關速度有限，所以開關損耗較高。相比之下，使用MOSFET設計驅動電路是更完美的選擇，因為它可以承載更大的電流和更快的開關速度，從而降低開關損耗。MOSFET的工作原理基于場效應，通過改變MOSFET的柵源電壓和源漏電壓來控制其導通或截止，從而實現電流的控制。

二、2款常見的MOSFET驅動電路

1、驅動電路加速MOS管關斷時間

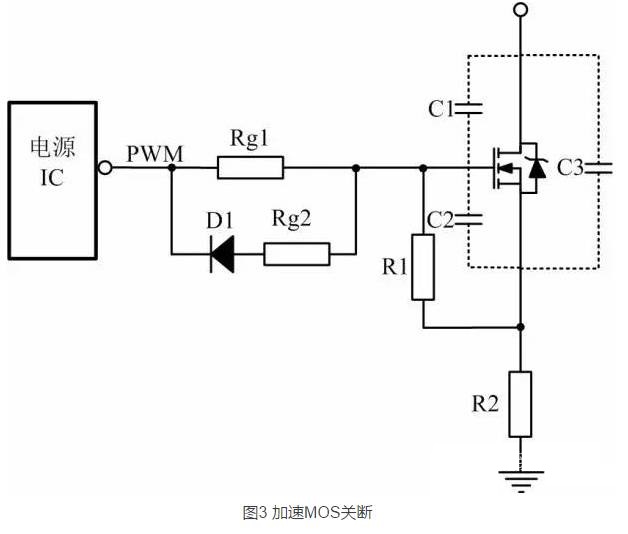

關斷瞬間驅動電路能提供一個盡可能低阻抗的通路供MOSFET柵源極間電容電壓快速泄放，保證開關管能快速關斷。為使柵源極間電容電壓的快速泄放，常在驅動電阻上并聯一個電阻和一個二極管，如上圖所示，其中D1常用的是快恢復二極管。這使關斷時間減小，同時減小關斷時的損耗。Rg2是防止關斷的時電流過大，把電源IC給燒掉。

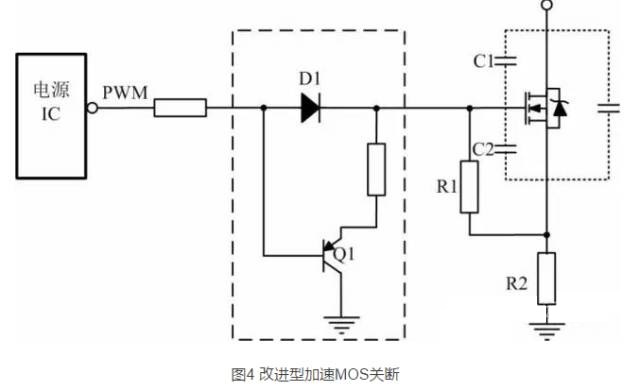

在第二點介紹的圖騰柱電路也有加快關斷作用。當電源IC的驅動能力足夠時，可以加速MOS管關斷時間，得到如上圖所示電路。用三極管來泄放柵源極間電容電壓是比較常見的。如果Q1的發射極沒有電阻，當PNP三極管導通時，柵源極間電容短接，達到最短時間內把電荷放完，最大限度減小關斷時的交叉損耗。上圖拓撲設計，還有一個好處，就是柵源極間電容上的電荷泄放時電流不經過電源IC，提高了可靠性。

2、驅動電路加速MOS管關斷時間

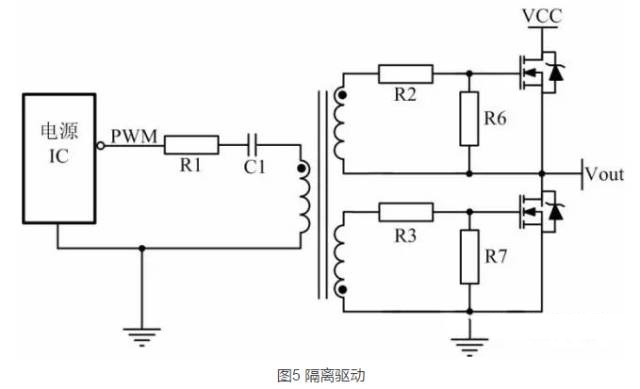

為了滿足如上圖所示高端MOS管的驅動，經常會采用變壓器驅動，有時為了滿足安全隔離也使用變壓器驅動。其中R1目的是抑制PCB板上寄生的電感與C1形成LC振蕩，C1的目的是隔開直流，通過交流，同時也能防止磁芯飽和。
