瞬態電壓抑制器(Transient Voltage Suppressor, TVS)是一種用于保護電子電路敏感部分的關鍵器件。這些器件可以快速響應電壓沖擊，并且限制瞬態電壓到可以安全處理的水平。本文將詳細介紹TVS器件的工作原理、類型、選擇與應用。

一、TVS器件的工作原理

TVS器件通過在電路中的關鍵位置提供一種低阻抗路徑，用于分流可能損壞敏感組件的瞬態電壓。當電壓達到特定水平時，TVS器件會變成導通狀態，從而將電流從潛在的危險路徑分流掉。

二、TVS器件的類型

1、二極管型TVS：二極管型TVS是一種常用的保護器件，其結構和通常的二極管相似，但專為抑制瞬態電壓設計;

2、多層瓦里斯特器(MLV)型TVS：MLV型TVS采用特殊的陶瓷材料，能夠在瞬態條件下提供低電阻。

三、TVS器件的選擇

1、工作電壓：必須選擇與電路工作電壓匹配的TVS器件;

2、峰值脈沖功率：TVS器件必須能夠承受可能遇到的最大瞬態能量;

3、響應時間：必須確保TVS器件的響應時間足夠快，以便及時保護電路;

4、封裝形式：根據電路的布局和空間限制選擇合適的封裝。

四、TVS器件的應用

TVS器件廣泛應用于許多工業和消費電子產品中，包括：

1、通信設備：保護通信線路免受雷擊和其他電源干擾的影響;

2、汽車電子：在汽車中保護敏感電子系統免受電磁干擾和其他瞬態電壓的影響;

3、醫療設備：在復雜的醫療設備中保護微小的電子組件。

TVS器件是現代電子電路不可或缺的保護元件，提供了一種簡單、有效的方法來抑制可能危及電路完整性的瞬態電壓。通過了解其工作原理和應用，工程師和設計師可以更好地利用TVS器件來增強他們產品的可靠性和耐用性。

TVS管的選取

計算選取時應注意以下幾點：

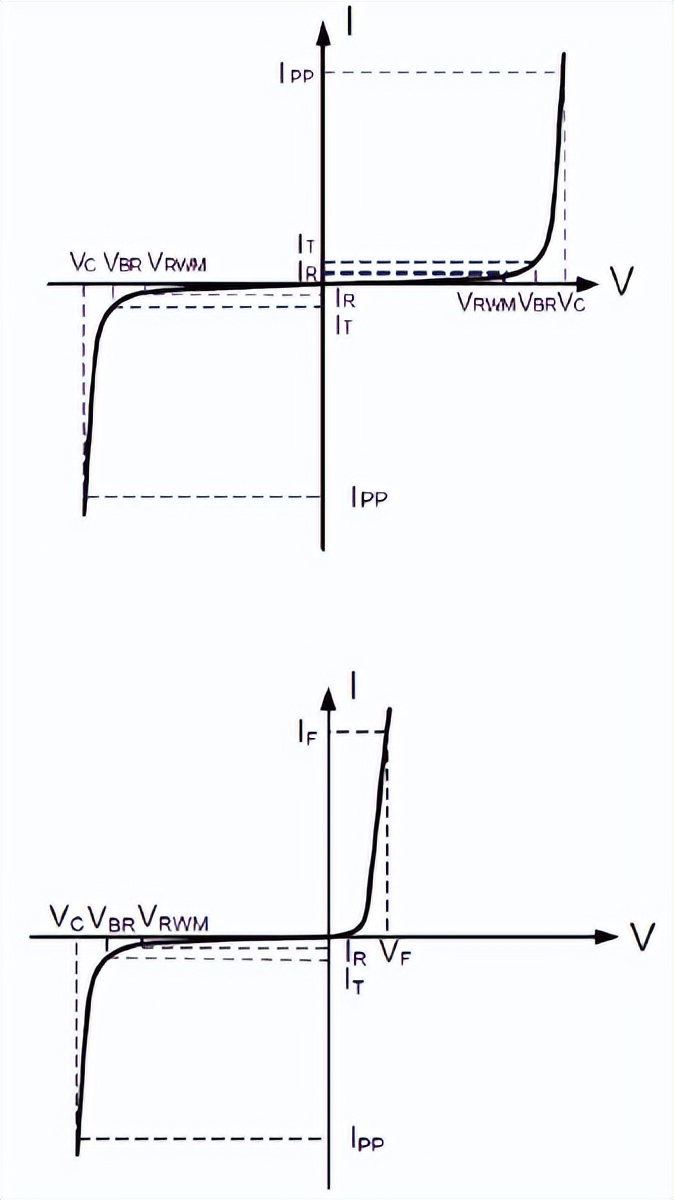

①TVS額定反向關斷電壓VWM應大于或等于被保護電路的最大工作電壓。

②最小擊穿電壓VBR=VWM/KBR (其中，KBR=0.8～0.9)。

③TVS的最大箝位電壓VC應小于被保護電路的損壞電壓，即VC=KC×VBR (其中，KC=1.3)。

④在規定的脈沖持續時間內，TVS的最大峰值脈沖功耗PM必須大于被保護電路內可能出現的峰值脈沖功率。在確定了最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流。

TVS管的作用

TVS管是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10-12秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_(dá)數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件免受各種浪涌脈沖的損壞。由于它具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、無損壞極限、體積小等優點，目前已廣泛應用于計算機系統、通信設備、交/直流電源、汽車、電子鎮流器、家用電器、儀器儀表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、數字照相機的保護、共模/差模保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪聲的抑制等各個領域。

TVS管與壓敏電阻器的比較

目前，國內不少需進行浪涌保護的設備上使用的是壓敏電阻器。TVS管一般用于電快速瞬變脈沖群的防護，其特性比壓敏電阻器優越得多，具體特性參數的比較表5所列。

表5 TVS管與壓敏電阻器的比較

TVS管的應用實例

交流電路

圖4為微機電源采用TVS管作線路保護的原理圖。

圖4 微機電源部分原理圖

下面就圖4中的線路保護加以說明。

①在進線的交流220 V處加雙向TVS管D1，以抑制220 V交流電網中的尖峰干擾。雙向TVS管D1的

選取D1時根據上述參數，通過查表即可得到。

②在變壓器進線處加上抗干擾的電源線濾波器，以消除小尖峰干擾。

③在變壓器輸出端交流20 V處加上雙向TVS管D2，再一次抑制干擾。雙向TVS管D2的

選取D2時根據上述參數，通過查表即可得到。

④整流濾波輸出直流10 V時，加上單向TVS管D3抑制干擾。單向TVS管D3的

選取D3時根據上述參數，通過查表即可得到。

通過如上4次抑制，得到了所謂的“凈化電源”。為了防雷擊等浪涌電壓，還可在交流220 V進線端加上壓敏電阻器，以便更有效地防止干擾進入計算機的CPU及存儲器中，從而進一步提高系統的可靠性。
