ROHM 6432尺寸金屬板分流電阻器“PMR100”新增3款超低阻值產品!

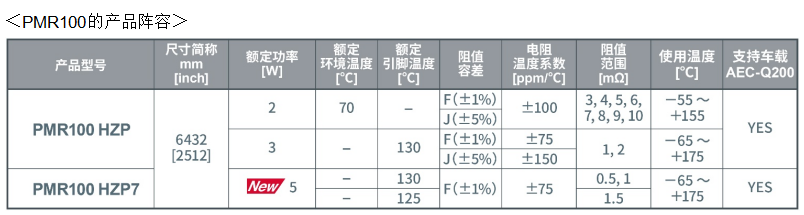

全球知名半導體制造商ROHM(總部位于日本京都市)面向車載設備、工業設備和消費電子設備的電機控制電路和電源電路等應用，在標準型6432尺寸(6.4mm×3.2mm)金屬板分流電阻器“PMR100”產品陣容中，推出3款額定功率為5W、電阻值分別為0.5mΩ、1.0mΩ、1.5mΩ的新產品。
電流檢測用分流電阻器主要用于電機驅動電路、電源的過電流保護以及電池剩余電量檢測，目前已被廣泛應用于汽車、工業設備、消費電子設備等眾多領域。要滿足各種應用的節能要求，就需要使用高精度且高可靠性的分流電阻器進行精確的電路控制。此外，隨著應用產品的功能改進，電路板上的安裝密度越來越高，這就要求分流電阻器體積更小、功率更高。另外，在汽車領域，非?？粗卦诟邷丨h(huán)境下也能確保高電流檢測精度。
電阻器是ROHM的創業產品，ROHM在電阻器產品開發方面始終走在行業前列。其中，金屬板分流電阻器PMR系列因具備豐富的產品陣容而受到客戶好評，目前已被用于眾多應用中。此次，ROHM通過提高功率和擴大阻值范圍，進一步擴大了小型大功率、支持在高溫環境下使用、高精度的“PMR100”產品陣容。

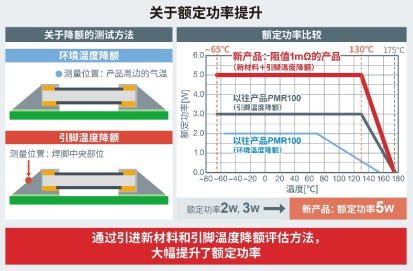

新產品通過采用溫度特性優異的新材料和引腳溫度降額*1，實現了5W的額定功率。這在有保護膜的6432尺寸平面貼片型產品中屬于業界超高額定功率。與PMR100系列中的以往2W產品相比，新產品的額定功率提高了約2.5倍，與3W產品相比，額定功率提高了約1.7倍，可以替換大型大功率產品，因此有助于應用產品的小型化。另外，新產品還保證130℃的額定引腳溫度*2(0.5mΩ、1mΩ的產品)和-65℃～+175℃的工作溫度范圍，確保在高溫環境下也能穩定工作。此外，還具有±75ppm/℃的出色電阻溫度系數(TCR*3)，可實現高精度且可靠性高的電流檢測。
新產品已于2023年12月開始出售樣品(樣品價格：250日元/個，不含稅)，2024年3月開始逐步投入量產。前后道工序的生產基地均為ROHM Electronics Philippines, Inc.(菲律賓)。包括新產品在內的PMR系列的樣品，可以通過電商平臺Ameya360購買，1枚起售(具體產品型號見文末)。
目前，ROHM還正在開發PMR系列中更小型的5025尺寸和3225尺寸的4W產品，并計劃進一步擴大產品陣容。今后，ROHM將通過不斷提高分流電阻器的性能，繼續為應用產品的節能和小型化貢獻力量。
<關于PMR系列>

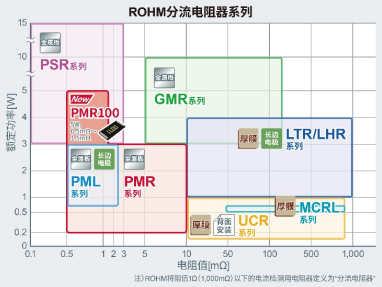

PMR系列是ROHM分流電阻器器系列中最標準的金屬板電阻器，該系列涵蓋了電阻器市場從“1005(1.0mm×0.5mm)”到“6432(6.4mm×3.2mm)”的七種標準尺寸。
另外，通過采用ROHM自有的免調阻結構，抑制了因電流局部集中而導致的產品溫升問題，有效解決了一直以來存在的課題，從而可以加寬電極之間的距離，即使0.5mΩ的低阻值產品，也可以輕松進行圖案設計。
<應用示例>
新產品通用于眾多領域的電流檢測應用。
?車載：EPS、電動壓縮機、水泵、油泵、車門電機、ADAS控制器等
?工業設備：工業設備用功率模塊、功率調節器、電動工具、
光伏逆變器、服務器電源、UPS(不間斷電源)、基站電源等
?消費電子設備：白色家電(空調、吸塵器、冰箱、洗衣機)等
<電商銷售信息>
電商平臺：Ameya360
新產品已從阻值為1mΩ(PMR100HZP7FV1L00)的產品開始逐步發售。
另外，預計會隨時增售其他阻值的產品。
<電阻值搜索頁面>
可在產品頁面上按系列名或電阻值搜索并購買樣品。
<術語解說>
*1) 引腳溫度降額
為了抑制可能引發故障的自發熱現象，需要使產品在低于指定的額定溫度值的溫度下工作(降額)。相對于以器件的環境溫度為判定基準的“環境溫度降額”，以器件的引腳溫度為判定基準的方式被稱為“引腳溫度降額”。
*2) 額定引腳溫度
表示可100%施加產品額定功率時產品的最高引腳溫度。額定引腳溫度因產品系列和尺寸而異，在某些情況下還會隨電阻值的變化而變化。
*3) TCR(Temperature Coefficient of Resistance的縮寫)
是指“電阻溫度系數”，該值越低，相對環境溫度變化的電阻值變化越小，從而可抑制設備運行過程中的波動。
