混頻器是一種特殊類型的電子電路，它結合了兩個信號(周期性重復的波形)。混頻器在音頻和射頻系統中有很多用途，很少用作簡單的模擬“計算機”。有兩種類型的模擬音頻混頻器-加法混頻器和乘法混頻器。

1. 加法混頻器

顧名思義，加法混頻器只是在任意時刻將兩個信號的值加在一起，從而在輸出端產生連續波形，即單個波形值的總和。

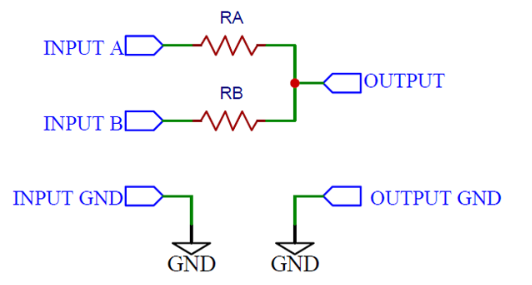

最簡單的加法混頻器只是兩個信號源以以下方式連接到兩個電阻：

電阻器防止信號源相互干擾，附加發生在共同節點，而不是信號源本身。這種方法的美妙之處在于，可以根據各個電阻器的值進行加權求和。

數學上來說,

其中“z”是輸出信號，“x”和“y”是輸入信號，“A”和“B”是比例縮放因子，即電阻值相對于彼此。

例如，如果一個電阻器值是10K，另一個是5K， A和B分別變成2和1，因?yàn)?0K是5K的兩倍。

當然，使用這個音頻混頻器可以將兩個以上的信號組合在一起。

構造一個簡單的加法混頻器

部分要求:

1. 2個10K電阻

2. 1x 3.3K電阻

3. 一個雙通道信號源

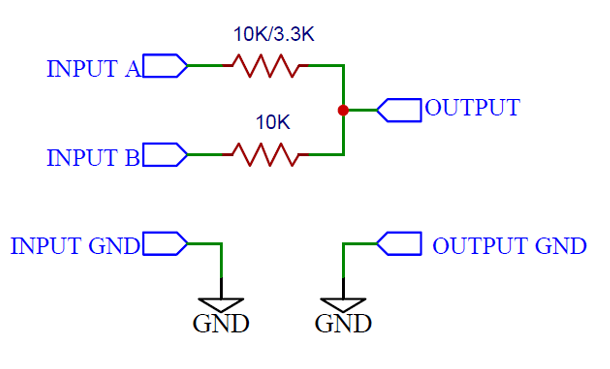

線路圖:

使用兩個10K電阻，輸出僅僅是輸入信號的總和。A和B都是統一的，因?yàn)閮蓚€(gè)標度電阻是相同的。

黃色和藍色波形是輸入，粉紅色波形是輸出。

當我們用3.3K電阻替換其中一個10K電阻時，比例因子變?yōu)?和1，并且一個信號的三分之一被添加到第二個電阻上。

數學方程為：

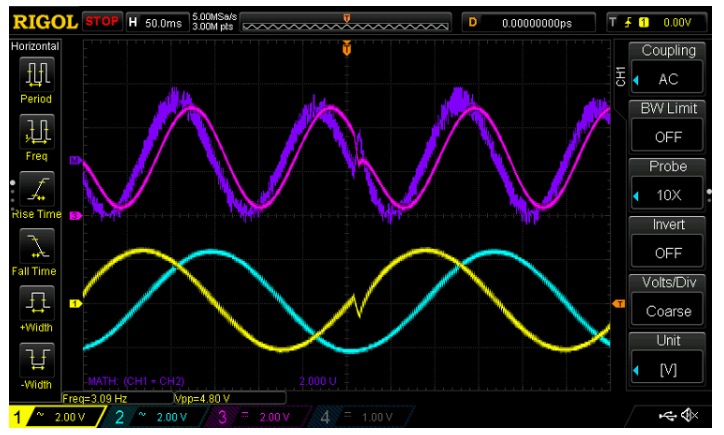

下圖顯示了粉紅色的輸出波形，黃色和藍色的輸入。

加法混頻器的應用

最引人注目的業余愛好者使用簡單的混音器像這樣的形式來一個耳機均衡器或“單聲道到立體聲”轉換器，它轉換左右通道從3.5毫米立體聲插孔到一個單一通道使用兩個(通常)10K電阻。

2. 乘法混頻器

乘法混頻器更有趣一點——它們將兩個(或者更多，但這很困難)輸入信號相乘，乘積就是輸出信號。

加法很簡單，但我們?cè)趺从秒娮映朔?

這里還有一個數學上的小技巧，叫做對數。

對數基本上是在問一個問題——給定的底數必須取幾次方才能得到結果?

換句話說，

用對數表示，可以寫成：

用共同基數的指數來表示數字，使我們能夠使用另一個基本的數學性質：

兩個指數同底數相乘等于指數相加，然后底數取冪。

這意味著，如果我們對兩個信號應用對數，將它們相加，然后“取”一個反對數相當于將它們相乘!

電路的實現可能會變得有點復雜。

在這里，我們將討論一個相當簡單的電路，稱為吉爾伯特細胞混頻器。

吉爾伯特單元混頻器

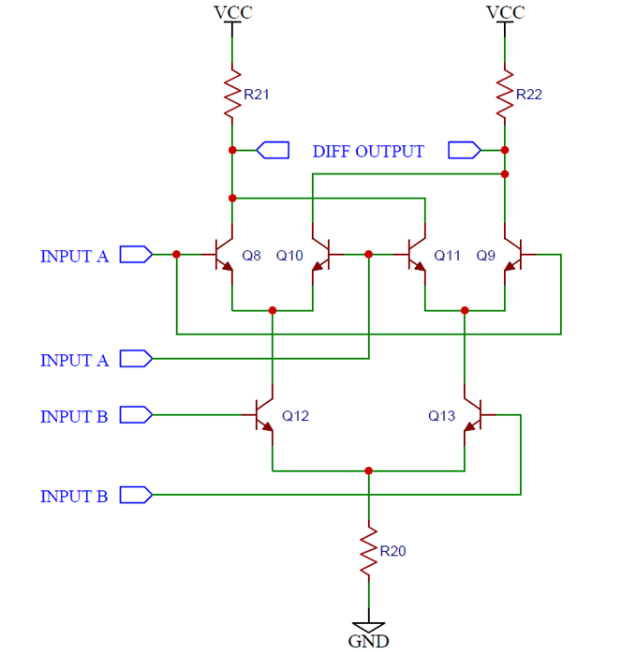

下圖顯示了吉爾伯特單元混頻器電路。

電路一開始可能看起來很嚇人，但像所有復雜的電路一樣，這個電路可以分解成更簡單的功能塊。

晶體管對Q8/Q10， Q11/Q9和Q12/Q13形成單獨的差分放大器。

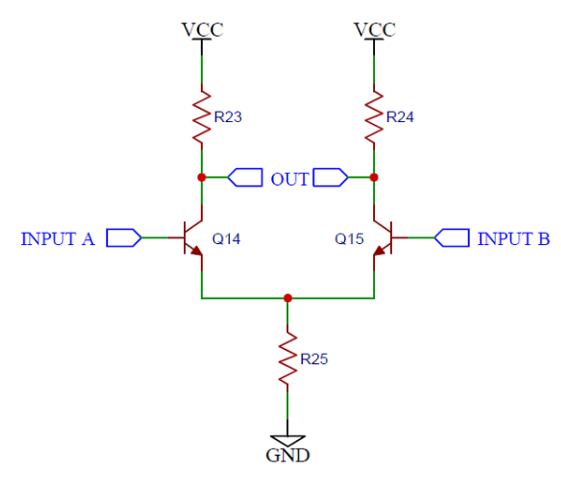

差分放大器只是將差分輸入電壓放大到兩個晶體管?？紤]下圖所示的簡單電路。

輸入是差分形式，在晶體管Q14和Q15的基極之間?；鶚O電壓相同，集電極電流相同，R23和R24的電壓相同，因此輸出差分電壓為零。如果基極電壓不同，則集電極電流不同，從而在兩個電阻器上設置不同的電壓。由于晶體管的作用，輸出擺幅比輸入擺幅大。

由此得出的結論是，放大器的增益取決于尾電流，即兩個集電極電流的總和。尾電流越大，增益越大。

在上面顯示的吉爾伯特單元混頻器電路中，頂部的兩個差差放大器(由Q8/Q10和Q11/Q9組成)具有交叉連接的輸出和一組共同的負載。

當兩個放大器的尾電流相同且差分輸入A為0時，電阻兩端的電壓相同，沒有輸出。當輸入A有一個小的差分電壓時也是如此，因?yàn)槲膊侩娏魇窍嗤?，交叉連接抵消了整體輸出。

只有當兩個尾電流不同時，輸出電壓是尾電流差的函數。

根據尾電流的大小，增益可以是正的或負的(相對于輸入信號)，即反相或非反相。

尾電流的差異是由晶體管Q12/Q13組成的另一個差分放大器帶來的。

總的結果是，輸出的微分?jǐn)[幅與輸入A和B的微分?jǐn)[幅的乘積成正比。

構建吉爾伯特細胞混頻器

部分要求:

1. 3x 3.3K電阻

2. 6個NPN晶體管(2N2222、BC547等)

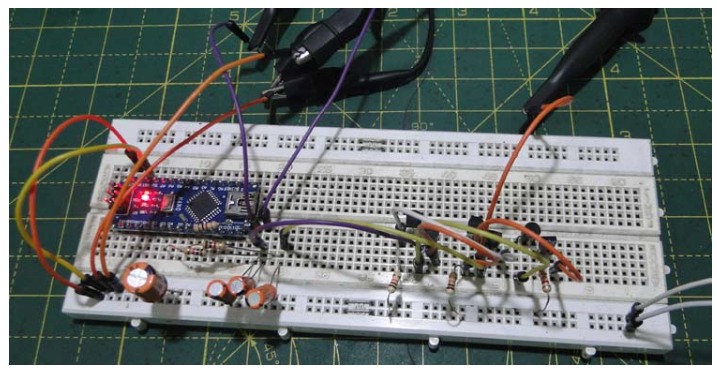

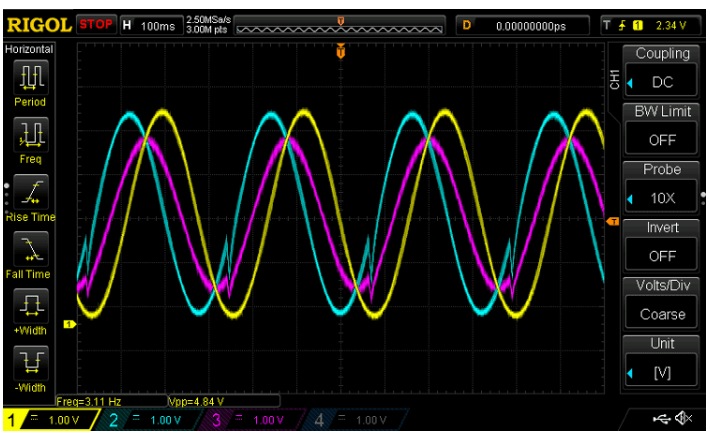

兩個相移正弦波被送入輸入(由黃色和藍色跡線顯示)，輸出在下圖中顯示為粉紅色，與示波器的數學乘法函數相比，其輸出是紫色跡線。

由于示波器做“實時”乘法，輸入必須是交流耦合的，這樣它也可以計算負峰值，因?yàn)閷?shí)際混頻器的輸入是直流耦合的，它可以處理兩個極性的乘法。

混頻器輸出和范圍跟蹤之間也有輕微的相位差，因?yàn)樵诂F(xiàn)實生活中必須考慮傳播延遲等問題。

乘法混頻器的應用

乘法混頻器的最大用途是在射頻電路中，通過將高頻波形與中頻波形混合來解調高頻波形。

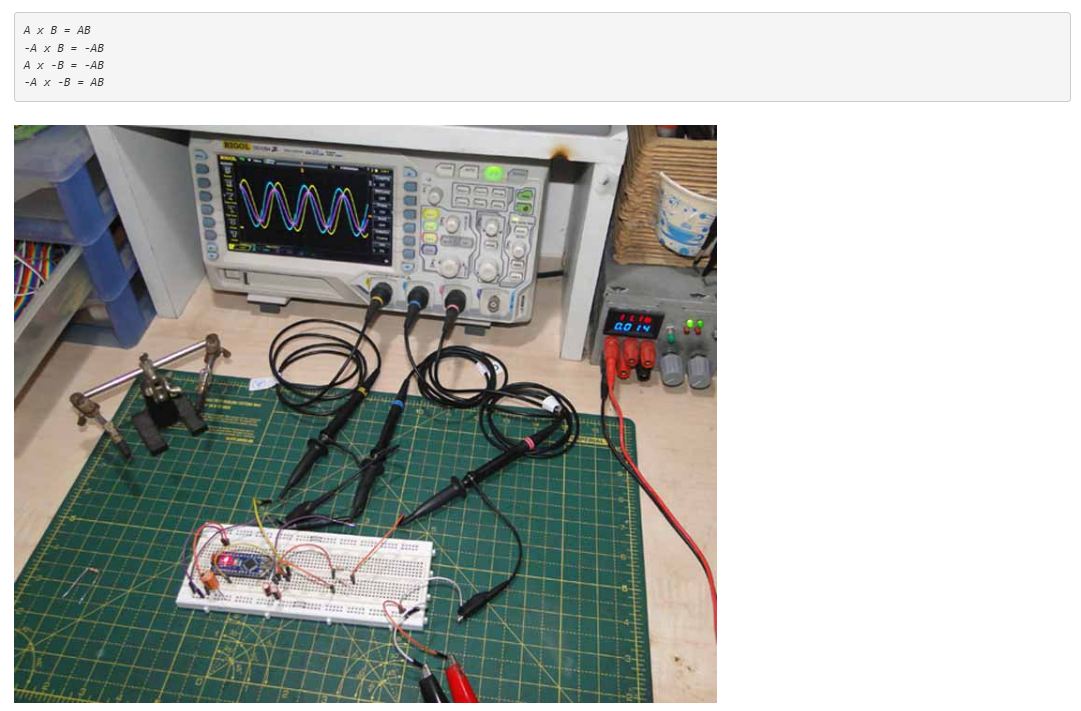

像這樣的吉爾伯特細胞是一個四象限乘法器，這意味著兩個極性的乘法都是可能的，遵循簡單的規則：

Arduino正弦波發生器

本項目使用的所有波形都是使用Arduino生成的。我們之前已經詳細解釋了Arduino函數生成器電路。

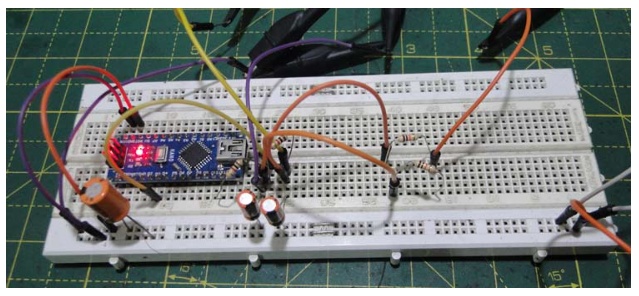

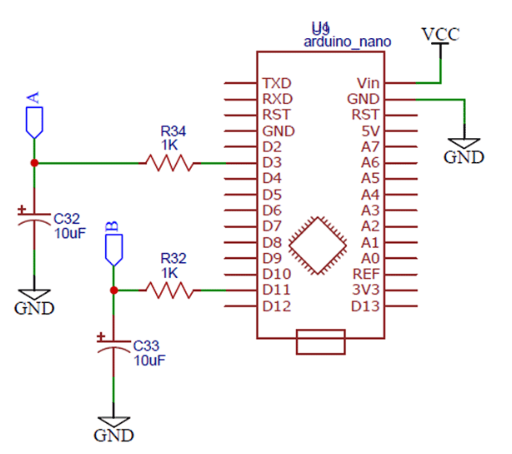

線路圖:

代碼的解釋:

設置部分創建兩個查找表，其中包含正弦函數的值，縮放為從0到255的整數，一個相位移動90度。
循環部分簡單地將存儲在查找表中的值寫入PWM定時器。PWM引腳11和3的輸出可以進行低通濾波，以獲得近乎完美的正弦波。這是DDS(直接數字合成)的一個很好的例子。
由此產生的正弦波具有非常低的頻率，受到PWM頻率的限制。這可以用一些低級的寄存器魔法來修復。正弦波發生器的完整Arduino代碼如下：

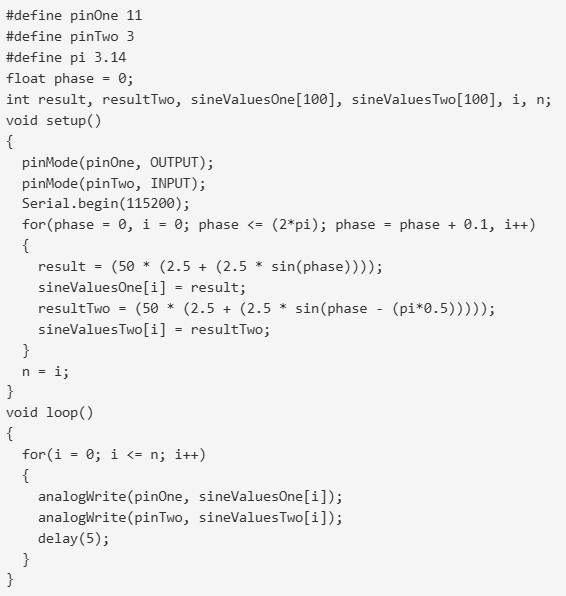

Arduino代碼:

結論

混頻器是將兩個輸入相加或相乘的電子電路。它們廣泛應用于音頻、射頻，偶爾也用作模擬計算機的元件。
