大多數電子學處理跟蹤曲線，無論是反饋回路的特性傳遞曲線，電阻器的直VI線還是晶體管的集電極電壓與電流曲線。

這些曲線使我們直觀地了解器件在電路中的行為。分析方法可能涉及將離散的電壓和電流值插入到數學公式中，并繪制結果的圖形，通常用x軸表示電壓，y軸表示電流。

這種方法是有效的，但有時很乏味。正如每一個電子愛好者所知道的那樣，在現實生活中，組件的行為可能(通常很大程度上)與描述其操作的公式不同。

在這里，我們將使用一個電路(鋸齒波形)對我們想要繪制VI曲線的組件施加離散遞增電壓，然后使用示波器查看結果。

簡單曲線描記器

為了實時繪制曲線，我們需要將連續的離散電壓值應用于被測設備，那么如何做到這一點呢?

我們的問題的解決方案是鋸齒波形。

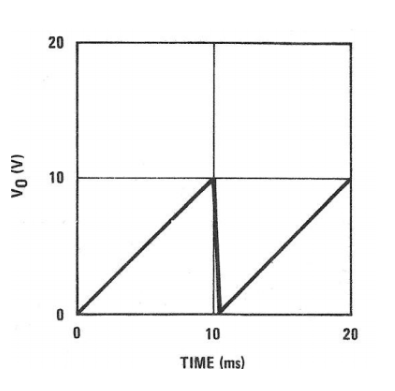

鋸齒形波形線性上升，周期性地回到零。這允許在被測器件上施加不斷增加的電壓，并在圖形上產生連續的跡線(在這種情況下是示波器)。

XY模式的示波器用于“讀取”電路。X軸連接到被測設備，Y軸連接到鋸齒波形。

這里使用的電路是曲線示蹤器的一個簡單的變化，使用了555定時器和LM358運算放大器等常見部件。

組件的要求

1. 對于計時器

?555定時器-任何型號

?10uF電解電容器(去耦)

?100nF陶瓷電容器(去耦)

?1K電阻(電流源)

?10K電阻(電流源)

?BC557 PNP晶體管或等效器件

?10uF電解電容(定時)

2. 用于運算放大器

?LM358或類似的運放

?10uF電解電容器(去耦)

?10nF陶瓷電容器(交流耦合)

?10M電阻(交流耦合)

?測試電阻(取決于被測設備，通常在50歐姆到幾百歐姆之間。)

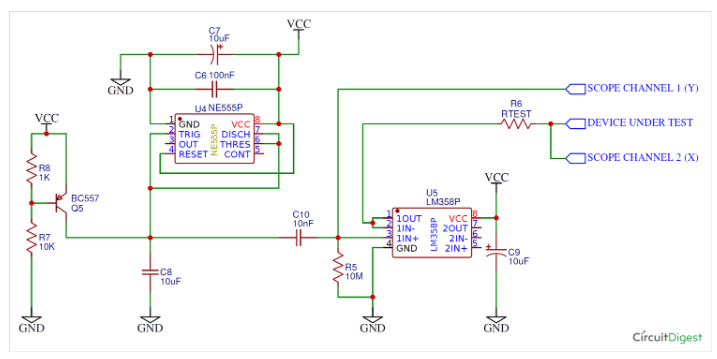

線路圖

解釋工作

1. 555定時器

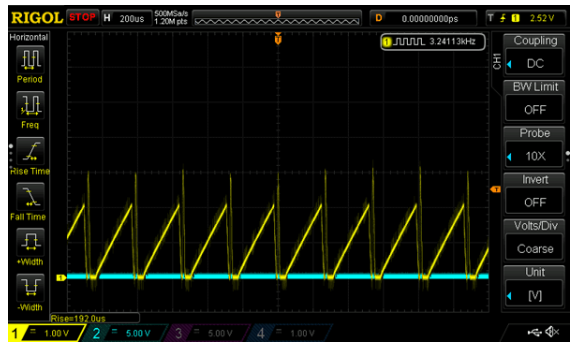

這里使用的電路是經典555不穩定電路的簡單變化，它將作為鋸齒波形發生器工作。

通常，定時電阻通過一個連接到電源的電阻饋電，但在這里，它連接到一個(粗略的)恒流源。

恒流電源的工作原理是提供一個固定的基極-發射極偏置電壓，從而產生一個(有點)恒定的集電極電流。用恒流給電容器充電會產生線性斜坡波形。

這種配置直接從電容輸出(這是我們正在尋找的鋸齒狀斜坡)導出輸出，而不是從引腳3導出輸出，引腳3在這里提供窄負脈沖。

這個電路在某種意義上是聰明的，它使用555的內部機制來控制恒流源-電容斜坡發電機。

2. 放大器

由于輸出直接來自電容器(從電流源充電)，因此可用于為被測設備供電(DUT)的電流基本上為零。

為了解決這個問題，我們使用經典的LM358運放作為電壓(因此電流)緩沖器。這在一定程度上增加了DUT可用的電流。

電容鋸齒形波形在1/3和2/3 Vcc(555動作)之間振蕩，這在曲線描記器中是不可用的，因?yàn)殡妷翰粫?huì)從零開始斜坡，給出“不完整”的跡線。為了解決這個問題，555的輸入是交流耦合到緩沖輸入。

10M電阻器有點黑魔法-在測試期間發現，如果不添加電阻器，輸出只是浮動到Vcc并停留在那里!這是因?yàn)榧纳斎腚娙?連同高輸入阻抗，它形成了一個積分器!10M的電阻足以放電寄生電容，但不足以顯著負載恒流電路。

如何改進曲線跟蹤結果

由于該電路涉及高頻和高阻抗，因此需要仔細構造以防止不必要的噪聲和振蕩。

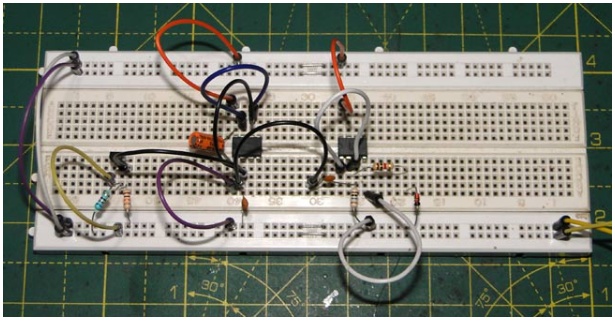

建議進行充分的解耦。盡可能避免使用面包板，而是使用PCB或perfboard。

這個電路非常粗糙，因此喜怒無常。建議使用可變電壓電源為該電路供電。即使是LM317也能在緊要關頭發揮作用。該電路在7.5V左右最穩定。

另一個需要考慮的重要因素是示波器上的水平刻度設置——如果太高，那么所有的低頻噪聲都會使跟蹤模糊，如果太低，那么就沒有足夠的數據來獲得“完整”的跟蹤。同樣，這取決于電源設置。

獲得可用的跟蹤需要仔細調整示波器時基設置和輸入電壓。

如果你想要有用的測量，那么測試電阻和運放輸出特性的知識是必需的。用一點數學知識就可以得到很好的數值。

如何使用曲線跟蹤電路

有兩件簡單的事情要記住——X軸代表電壓，Y軸代表電流。

在示波器上，探測X軸非常簡單-電壓是“原樣”，即對應于示波器上設置的每個分區的電壓。

Y軸或當前軸稍微復雜一些。我們不是直接測量電流，而是測量由于電流通過電路而在測試電阻上下降的電壓。

如果我們測量Y軸上的峰值電壓值就足夠了。在本例中，它是2V，如前面的圖所示。

所以通過測試電路的峰值電流是

這表示“掃描”當前范圍，從0 - issweep。

根據設置，圖形可以擴展到屏幕上可用的盡可能多的部分。因此，每次分割的電流只是峰值電流除以圖形延伸到的分割數，換句話說，與X軸平行的線，即圖形的頂部“尖端”接觸的線。

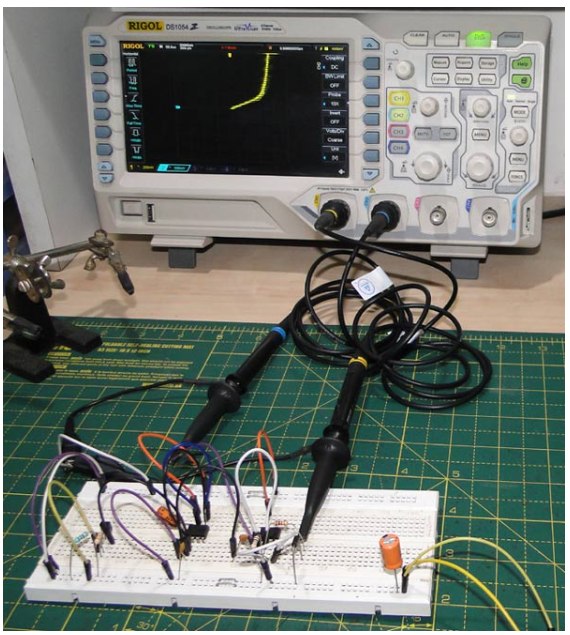

二極管曲線跟蹤

上面描述的所有噪聲和模糊都可以在這里看到。

然而，二極管曲線可以清楚地看到，與‘膝蓋’點在0.7V(注意500mV每劃分X刻度)。

請注意，X軸與預期的0.7V完全對應，這證明了X軸讀數的“原樣”性質。

此處使用的測試電阻為1K，因此電流范圍為0mA - 2mA。這里的圖不超過兩個分區(大約)，所以一個粗略的比例是1mA/分區。

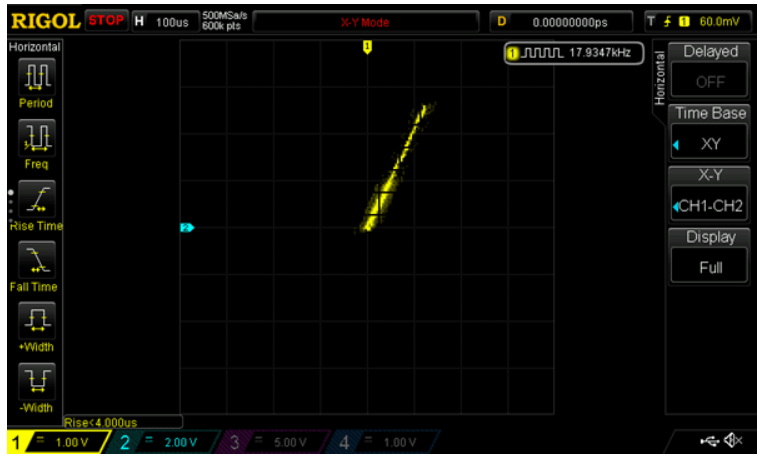

電阻曲線跟蹤

電阻器是電學上最簡單的器件，具有線性VI曲線，即歐姆定律，R = V/I。很明顯，低值電阻器具有陡峭的斜率(給定V時I值更高)，而高值電阻器具有更平緩的斜率(給定V時I值更小)。

這里的測試電阻為100歐姆，因此電流范圍為0mA - 20mA。由于圖形擴展到2.5個分區，因此每個分區的電流為8mA。

1伏特的電流上升16mA，因此電阻為1V/16mA = 62歐姆，這是合適的，因?yàn)?00歐姆的鍋是被測設備。

晶體管曲線跟蹤

由于晶體管是一個三端器件，可以進行的測量的數量是相當大的，然而，這些測量中只有少數找到常見的用途，其中之一是在恒定的集電極電流下集電極電壓對基極電流的依賴(當然，兩者都參考地)。

使用我們的曲線跟蹤器，這應該是一個簡單的任務?；B接到一個恒定的偏置，X軸連接到集電極。測試電阻提供“恒定”電流。

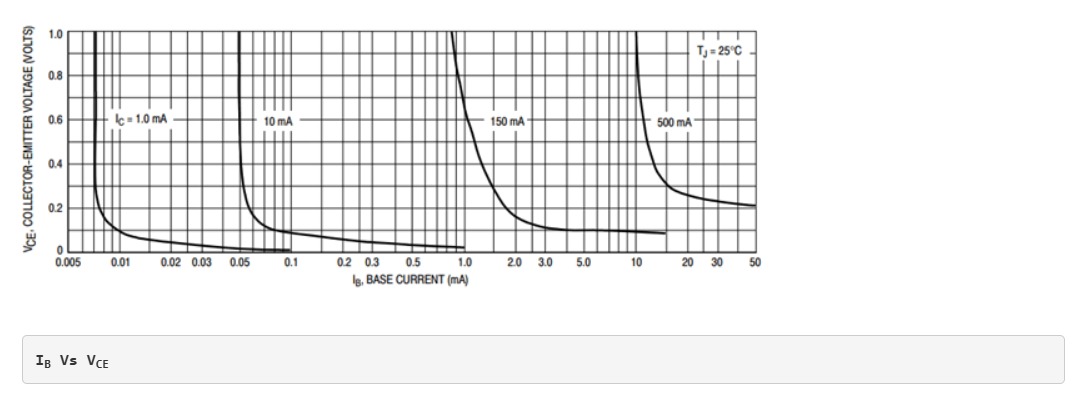

生成的跟蹤應該看起來像這樣：

請注意，上圖顯示的是對數刻度，請記住示波器默認是線性的。

因此，曲線跟蹤器是為簡單組件生成VI跟蹤并幫助獲得對組件特性的直觀理解的設備。
