了解MOS管開通過程嗎?MOS管開通過程詳細分析!
MOS管開通過程將是下述內容的主要分析內容,通過這篇文章,小編希望大家可以對MOS管的相關情況以及信息有所認識和了解,詳細內容如下。
一、MOS管
MOS管是一種由金屬氧化物半導體構成的三極管,它的工作原理是通過控制門電壓來控制通過源極和漏極的電流。當門電壓為正時,源極和漏極之間的電容會被放電,從而使源極和漏極之間的電壓差變小,從而使源極和漏極之間的電流增大;當門電壓為負時,源極和漏極之間的電容會被充電,從而使源極和漏極之間的電壓差變大,從而使源極和漏極之間的電流減小。
MOS管是由源極、漏極、門極和金屬氧化物層組成,其中金屬氧化物層是MOS管的核心部分,它由一層金屬和一層氧化物組成,金屬層和氧化物層之間有一個很小的空隙,這個空隙可以控制電子的流動,從而控制MOS管的電流。
MOS管可以根據其結構特點分為兩大類:一類是普通MOS管,它的結構由源極、漏極、門極和金屬氧化物層組成;另一類是雙極MOS管,它的結構由源極、漏極、門極和兩層金屬氧化物層組成。
MOS管的特點有:
1、高靜態電流放大倍數:MOS管的靜態電流放大倍數比普通晶體管要高得多;
2、低噪聲:MOS管的噪聲水平比普通晶體管要低得多;
3、低功耗:MOS管的功耗比普通晶體管要低得多;
4、高頻特性:MOS管的頻率特性比普通晶體管要高得多。
MOS管的應用非常廣泛,它可以用于電路的放大、濾波、改變頻率、控制電流、控制電壓等。它還可以用于電腦、電子設備、汽車電子系統、家用電器、通信設備等。
二、MOS管開通過程分析
關于MOS管的開通過程,網絡上有許多文檔進行分析,其來源應為一篇帶感性負載的MOS管開通過程的分析,很多轉發該文章的網文卻常常忽略了這一點,把這個過程當做了所有場景下MOS的開通過程。因此,在分析之前,先說明本文分析的前提:阻性負載下,VDS固定時,加驅動電壓VGS的情況下,MOS管的導通過程分析。

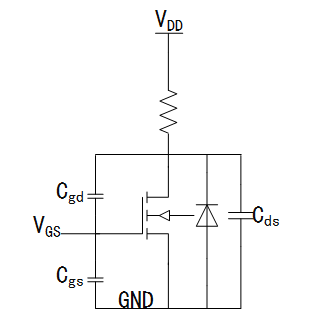

圖1 帶阻性負載的MOS管電路
帶阻性負載的MOS管電路模型如圖1所示,其在GS、GD、DS之間都有寄生電容,在DS之間還有一個寄生二極管。在t0時刻,MOS管柵極加驅動電壓VGS,其值為MOS管完全導通所需要的驅動電壓VGS(sat),其開通過程中,VDS、VGS、ID的變化如圖2所示。分析如下:
圖2 MOS管開通過程
t0~t1:在此區間內,VGS給Cgs充電,但由于Cgs兩端電壓尚未上升到MOS管的閾值電壓,所以MOS管處于截止?fàn)顟B(tài)。另外,由于VDD一直存在,所以Cgd的電壓應該是從-VGD逐漸上升的(D極電壓大于G極)。
t1~t2:t1時刻,Cgs兩端電壓大于MOS的導通壓,此時MOS管開始導通,漏極電流形成,Cgd通過MOS管開始放電,VDS也開始下降。這段時間里,VGD<0
MOS管處于夾斷狀態,工作在飽和區。
t2~t3:t2時刻,VDS兩端電壓下降到與VGS一致,此時VGD=0,MOS管進入密勒平臺,柵極電流開始給Cgd充電,由于VGD開始上升,靠近漏極一側的導電溝道逐漸變寬,MOS管夾斷現象開始消失,導電溝道的擴寬使得VDS迅速下降。到t3時刻,VGD=Vth,MOS管的VGD上升到預夾斷電壓上,此階段,MOS管依然工作在飽和區,而在密勒平臺,VGS基本不變,因此,ID無變化。
t3~t4:t3時刻后,由于VGD>Vth,MOS管進入可變電阻區,在密勒平臺的持續時間里,VDS的壓降會降至基本等于飽和導通壓降(否則柵極電流應該還是大部分會給Cgd充電,Cgs電壓不會抬高),此時VGS不變,VDS下降,MOS管工作在可變電阻區,那么按照MOS管的工作特性曲線,ID應略有下降。
t4~t5:t4時刻,MOS管的密勒平臺結束,Cgs繼續充電至VGS(sat),ID隨著VGS的增大而增大(導電溝道擴寬使導通電阻變小,ID上升,前提是負載足夠重),此時MOS管飽和導通,工作在可變電阻區。
后續,若負載繼續加重,使漏極電流繼續上升,則MOS管的電流將會飽和,MOS管進入飽和區。
以上所有內容便是小編此次為大家?guī)?lái)的有關MOS管的所有介紹,如果你想了解更多有關它的內容,不妨在我們網站進行探索哦。
