?MOS管和IGBT管在結構、工作原理、性能特點以及應用場合等方面存在顯著差異。?

結構和工作原理

?MOS管?：MOS管是一種三端器件，主要由金屬柵極(G)、氧化物絕緣層(I)和半導體基底(S)構成。其工作原理基于電場效應，通過改變柵極電壓來控制半導體基底中的電流流動。MOS管分為N溝道和P溝道兩種類型，分別通過柵極電壓高于或低于閾值電壓來控制導電溝道的形成與消失?。

?IGBT?：IGBT是一種復合器件，由MOSFET和雙極型晶體管(BJT)復合而成。其結構包括輸入級的MOSFET和輸出級的BJT。IGBT的工作原理結合了MOSFET和BJT的優點，通過控制MOSFET的柵電壓來控制BJT的導通和截止。IGBT適合用于大電流、高電壓的開關任務，具有低導通壓降和高功率處理能力?。

性能特點和應用場合

?MOS管?：具有輸入阻抗高、開關速度快、熱穩定性好、電壓控制電流等特性。適用于高頻開關應用，如放大器和電子開關等。由于其結構簡單，制造工藝成熟，成本較低?。

?IGBT?：具有輸入阻抗高、電壓控制功耗低、耐高壓、承受電流大等特性。適用于大功率開關應用，如交流電驅動和高壓開關等。IGBT的開關速度介于MOSFET和BJT之間，適合于需要高電壓和大電流的場合?。

在電子領域中，開關管無疑是非常重要的，它能精準地操控電流的流通與截?cái)?。在眾多開關管中，IGBT(絕緣柵雙極型晶體管)與MOS管(場效應管)作為兩種備受矚目的全控型開關管，盡管它們?cè)诠δ苌嫌兴嗨?，但各自的特點和應用領域卻有所不同。接下來，讓我們一起去深入探索，輕松學會如何區分IGBT與MOS管。

一、從外觀上來看

IGBT明顯要比一般的MOS管大。這是因?yàn)镮GBT是大功率元器件，通常用于千瓦以上的功率環境，如電磁爐、電焊機等。而MOS管則主要用于中小功率環境，如中小功率開關電源。因此，通過外觀大小，我們可以初步的判斷一個開關管是IGBT還是MOS管。

二、從特性上來看

IGBT具有高電壓、高輸入阻抗、熱穩定性好、電壓驅動型、大電流等特性。主要用于大功率環境下，壓降幾乎保持不變，過載能力強，不易損壞。而MOS管則在低壓、中小功率環境下更具優勢。它的內阻小，在低電流情況下壓降要低于IGBT，而且開關速度也比IGBT快。所以，MOS管經常用在開關電源等需要快速開關的場合。

三、從引腳上來看

IGBT和MOS管有著明顯的區別。IGBT的3個管腳依次為柵極、集電極和發射極，而MOS管的3個管腳則為柵極、漏極和源極。根據引腳來看，我們可以很清楚的區分IGBT和MOS管的區別。

1、MOS管的結構與類型

場效應管作為電子電路中的關鍵元件，其類型多樣。其中，結型場效應管(JFET)和絕緣柵場效應管(MOS管)是兩種常見的類型。這兩種場效應管在結構上有所不同，但都在電路中發揮著重要作用。

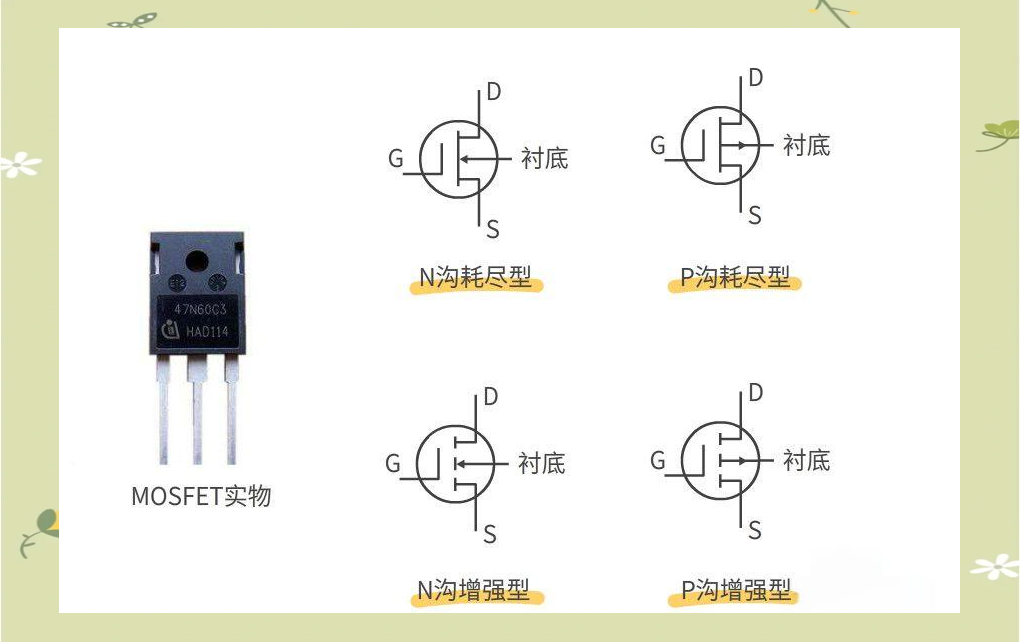

MOS管，即MOSFET，其全稱是金屬-氧化物半導體場效應晶體管。這種場效應管的特點在于其柵極被一層絕緣層所隔離，因此得名絕緣柵場效應管。MOSFET可進一步細分為N溝耗盡型、N溝增強型、P溝耗盡型以及P溝增強型四大類別。

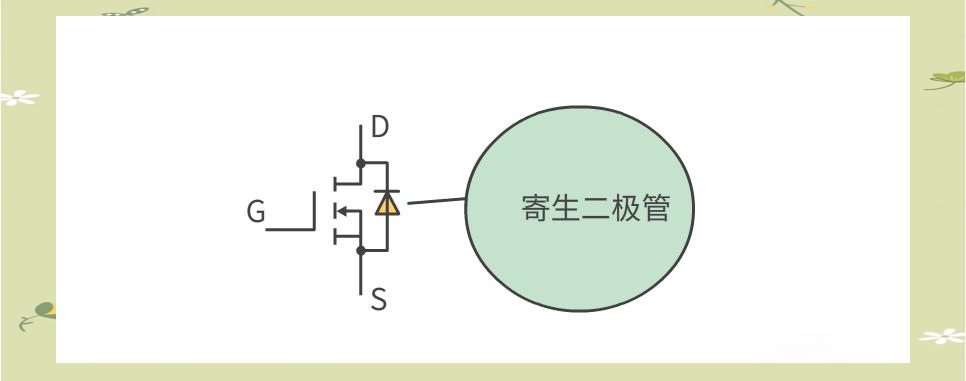

有的MOSFET內部會集成一個二極管，這個二極管被稱為體二極管，或者寄生二極管、續流二極管。

關于體二極管(或寄生二極管、續流二極管)的作用，存在兩種不同的解釋。

1)、MOSFET中的寄生二極管，其首要作用是保護MOS管免受過壓損壞。當VDD過壓時，該二極管會先于MOS管反向擊穿，將大電流引導至地，從而確保MOS管的安全。

2)、此外，該二極管還能防止MOS管的源極和漏極反接導致的燒壞。同時，在電路中出現反向感生電壓時，它能為該電壓提供通路，進而避免其擊穿MOS管。

MOSFET憑借其高輸入阻抗、快速開關速度、出色的熱穩定性以及電壓控制電流的特性，在電路中發揮著多種作用，如放大器、電子開關等。

2、IGBT的結構與特性

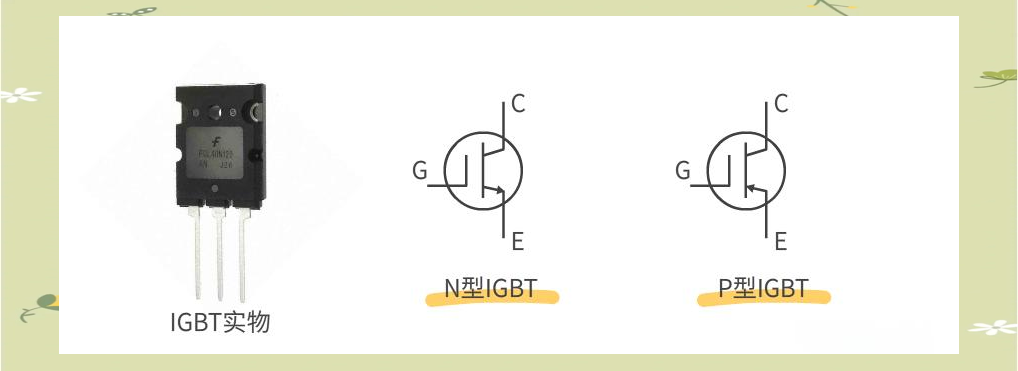

IGBT，即絕緣柵雙極型晶體管，是一種結合了晶體三極管與MOS管的復合型半導體器件。其結構獨特，融合了兩者之優點，使得IGBT在電子電路中展現出廣泛的應用前景。它具有高輸入阻抗、低電壓控制功耗、簡化控制電路、耐高壓以及大電流承受能力等特性，成為現代電子領域中的關鍵器件。

IGBT的電路符號尚未達成統一標準，因此在繪制原理圖時，通常借用三極管或MOS管的符號。然而，可以通過原理圖上的型號標注來區分是IGBT還是MOS管。此外，還需留意IGBT是否配備體二極管，盡管圖上未明確標出，但除非官方資料有特別說明，否則該二極管通常存在。

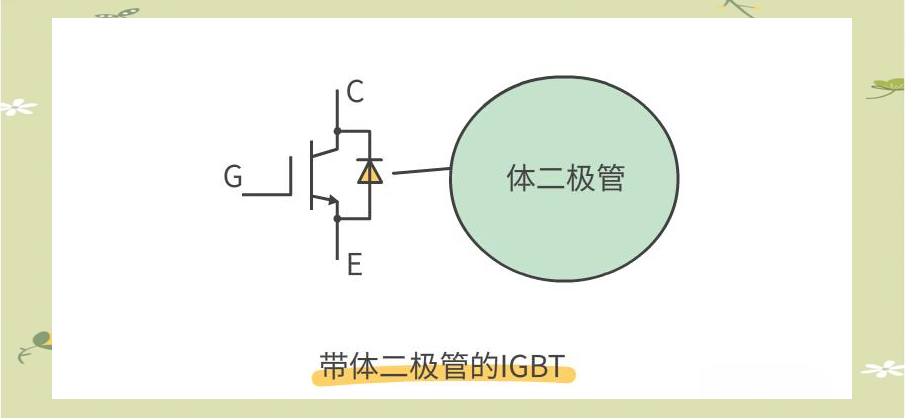

IGBT內部的體二極管，又被稱為FWD(續流二極管)，并非寄生存在，而是專為保護IGBT的脆弱反向耐壓而精心設計。判斷IGBT是否配備體二極管并不復雜，只需利用萬用表測量其C極和E極的電阻值。若IGBT狀態良好，C、E兩極間的電阻值將顯示為無窮大，這便意味著該IGBT未配置體二極管。IGBT在交流電機、變頻器、開關電源、照明電路以及牽引傳動等多個領域均有著廣泛的應用。

總體而言，MOSFET以其出色的高頻特性脫穎而出，能夠在高達幾百kHz、甚至上MHz的頻率下工作。然而，其導通電阻相對較大，在高電壓和大電流環境下，功耗會相應增加。相比之下，IGBT在低頻及大功率應用中表現更為出色，其導通電阻小且耐壓能力強。

具體來說，MOSFET廣泛用于開關電源、鎮流器、高頻感應加熱、高頻逆變焊機以及通信電源等高頻電源領域。而IGBT則主要應用于焊機、逆變器、變頻器、電鍍電解電源以及超音頻感應加熱等領域。

工作原理

IGBT：IGBT結合了BJT(雙極型晶體管)和MOS的特性，是一種復合器件。它通過柵極電壓控制MOSFET的柵電壓，進而控制雙極型晶體管的導通和截止。IGBT的導通和截止過程相對復雜，但具有低導通電壓丟失和高耐壓能力的特點。

MOS管：MOS管是一種場效應晶體管，通過柵極電壓控制半導體中的電流。當柵極電壓高于源極電壓時，導電層形成，電流可以流動;當柵極電壓低于閾值時，導電層消失，電流無法通過。MOS管的工作原理相對簡單，且開關速度快。

應用領域

IGBT：IGBT因其高耐壓能力、低導通電壓丟失和高速開關性能，特別適用于高功率、低損耗的應用場景，如逆變器、電機驅動器、電焊機和不間斷電源等。IGBT在這些應用中能夠高效地控制高電壓、大電流的開關操作。

MOS管：MOS管則因其響應速度快、輸入電阻高、開關性能穩定且成本低廉的特點，廣泛應用于低功率、快速開關的應用場景，如開關電源、照明、音頻放大器和邏輯電路等。MOS管在低功耗和低電壓應用中表現出色。
