?米勒效應?是指MOS管在開關過程中，柵極和漏極之間的反向傳輸電容(Cgd)在開關作用下引起的瞬態變化現象。這種現象會導致驅動電壓和漏源電流在一段時間內維持不變，形成一個“米勒平臺”，從而增加開關損耗，降低效率。

米勒效應的形成原理

米勒效應的形成與MOS管的寄生電容有關。MOS管在制造過程中會產生寄生電容，包括輸入電容Cgs、輸出電容Cds和反向傳輸電容Cgd。在開關過程中，這些電容會充放電，導致電壓和電流的變化。

米勒效應的影響

米勒效應會對MOS管的開關特性產生顯著影響：

?增加開通損耗?：米勒平臺會導致MOS管不能很快進入開關狀態，從而增加開通損耗。

?影響驅動電壓和漏源電流?：在米勒平臺上，驅動電壓和漏源電流在一定時間內維持不變，這會延長開關時間，降低效率。

減少米勒效應的方法

為了減少米勒效應的影響，可以采取以下措施：

?減小驅動電阻和提高驅動電壓?：這可以加快電容的充電時間，從而縮短米勒平臺的時間。

?優化PCB布線?：縮短驅動信號線的長度，加大寬度，以減少寄生電感。

?選擇Cgd較小的MOS管?：Cgd越小，米勒效應的影響越小。

?使用零電壓開關技術?：這種技術可以在一定程度上消除米勒平臺，減少損耗。

米勒效應，在電子學中又被稱為米勒平臺現象，是反相放大電路中一個重要的概念。當輸入與輸出之間存在分布電容或寄生電容時，由于放大器的放大作用，這些電容在輸入端呈現的等效電容值會顯著增大，增大倍數達到1+Av，其中Av代表該級放大電路的電壓放大倍數。這種現象對電路的性能和穩定性有著深遠的影響，因此在實際應用中需要仔細考慮和妥善處理。

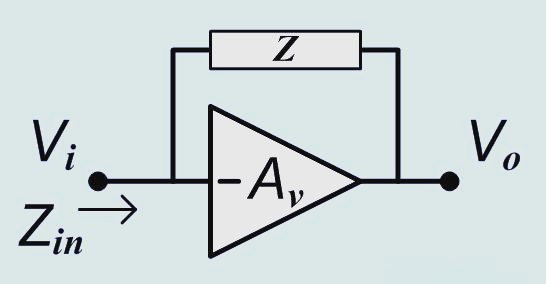

在考慮一個增益為Av的理想反相放大器時，我們需要注意到其輸入Vi與輸出Vo節點間的阻抗特性，通常表示為Z?；谶@一特性，輸出電壓Vo與輸入電壓Vi之間的關系可以表達為Vo=-Av×Vi。

由于理想反相放大器的虛斷特性，即輸入電流為零，所有輸入電流都必須通過阻抗Z，從而確保了輸出電壓Vo與輸入電壓Vi之間的精確關系。

根據理想反相放大器的虛斷特性，我們可以推導出輸入阻抗的表達式。由于輸入電流為零，所有輸入電流都必須通過阻抗Z，這使得輸出電壓Vo與輸入電壓Vi之間能夠維持精確的關系。因此，輸入阻抗可以得出為：

若阻抗Z代表的是電容的阻抗，則有：

接下來，我們進一步探討輸出電壓與輸入電壓之間的關系。根據理想反相放大器的特性，輸出電壓Vo與輸入電壓Vi之間保持精確的比例關系。這種關系式的推導，正是基于輸入阻抗的精確計算和虛斷特性的深入理解。

將輸入阻抗的計算公式代入，我們可以進一步推導出相關結果。

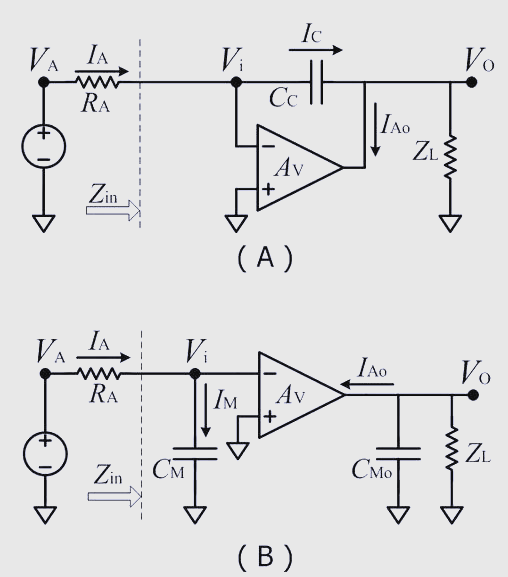

因此，米勒電容CM的值可以通過將電容值C乘以因子(1+Av)來計算得出。在電路中，跨接的反饋電容C可以等效為在輸入端接地時的米勒電容CM。

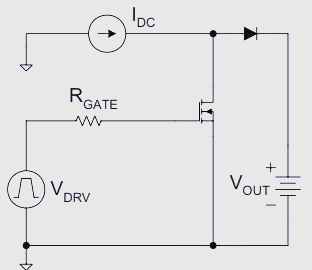

在分析MOS管的開關行為時，我們首先需要審視其外部電路。雖然不同負載條件下的MOS管開關波形會稍有差異，但這并不妨礙我們深入探討VGS平臺電壓的特性。特別是在功率MOS管的應用中，電感負載扮演著至關重要的角色。一種常見的電源開關電路，類似于BOOST拓?fù)洌愠浞掷昧诉@一點。當MOS管的開關時間足夠短暫時，電感可以近似為一個恒流源。在此情況下，若忽略二極管的壓降影響，那么在MOS管截止時，二極管會接替其工作，通過續流將VDS電壓穩定在輸出電壓的水平上。

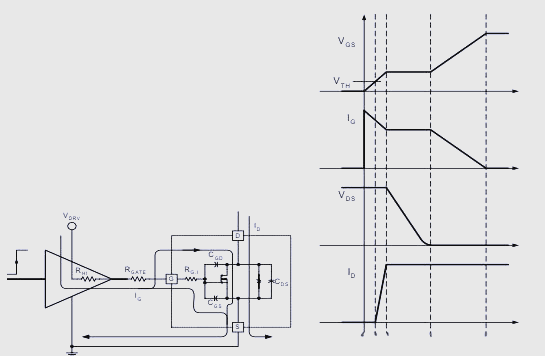

接下來，我們將深入分析MOS管的電壓波形，主要聚焦于之前提及的電路圖。同時，為了便于分析，我們將以增強型N-MOS為例進行后續探討。在開關應用中，MOS管的等效模型對于理解其行為至關重要。雖然完整的等效模型可能相當復雜，但通過限制模型的適用性，我們可以更專注于特定問題的分析。在實際應用中，MOS管通常被簡化為一個等效電路，以便于理解和設計。

該等效模型揭示了影響開關性能的關鍵寄生元件。雖然源極電感(LS)和漏極電感(LD)也對開關性能構成一定限制，但本文的重點在于米勒平臺的研究，因此主要聚焦于寄生電容的影響。在導通階段，該過程可細分為四個時間間隔來深入探討。

在第一個時間間隔內，當MOS管處于截止區時，VGS從0V開始充電，直至達到開啟閾值電壓VTH。這段時間內，大部分柵極電流主要用于給CGS電容器充電。同時，也有一小部分電流(即漏電流)流過CGD電容器。

進入第二個時間間隔后，一旦VGS超過VTH，MOSFET便開始導通，MOS管從截止區過渡到飽和區。在此階段，電流繼續流入CGS和CGD電容器，VGS電壓持續上升，直至達到米勒平臺電壓(VGS,Miller)。在器件的輸出端，隨著漏極電流ID的增加，而VDS電壓則保持相對穩定，這是因?yàn)镮D在達到最大值之前，部分電流仍通過續流二極管進行續流，從而將VDS鉗位在輸出電壓水平。

隨后進入第三個時間間隔，此時MOS管仍停留在飽和區，VGS維持在米勒平臺電壓水平。在此階段，ID電流完全流入MOSFET并達到其最大值，續流二極管關閉，導致VDS開始下降。同時，所有可用的柵極電流都流向CGD電容器。當米勒平臺電壓結束時，VDS>VGS-VTH的情況出現。

米勒效應能避免嗎?

由上面的分析可以看出米勒平臺是有害的，造成開啟延時，導致?lián)p耗嚴重。但因?yàn)?a href="/tags/MOS管" target="_blank">MOS管的制造工藝，一定會產生Cgd，也就是米勒電容一定會存在，所以米勒效應不能避免。

目前減小 MOS 管米勒效應的措施如下：

1. 提高驅動電壓或者減小驅動電阻，目的是增大驅動電流，快速充電。但是可能因?yàn)榧纳姼袔?lái)震蕩問題;

2.ZVS 零電壓開關技術是可以消除米勒效應的，即在 Vds 為 0 時開啟溝道，在大功率應用時較多。
