一、單個MOS管實現雙向電平轉換電路

這部分介紹一個使用單個MOS管來實現雙向電平轉換的電路，非常簡單使用，這個可以應用在對速率要求不高的場景，大家把可以參考。

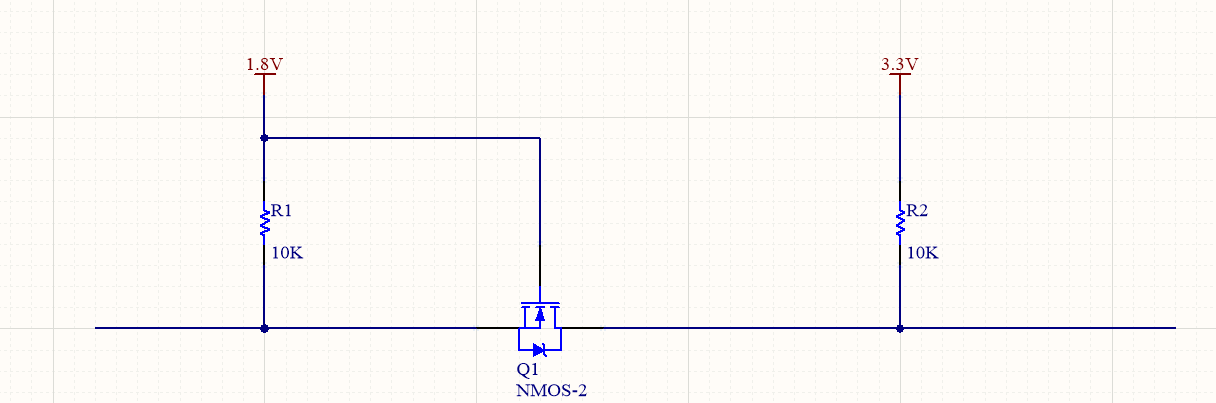

此圖為單個MOS管的電平轉換電路，用到一個NMOS和兩個10k電阻，非常簡單，大家可以先自行理解一波，下面具體分析。

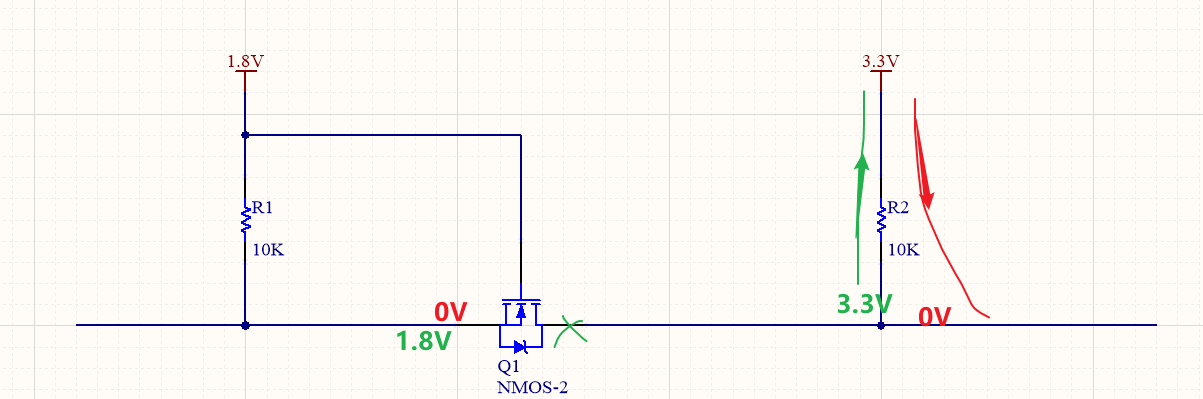

上圖為一個階段的過程變化，首先我們來分析下當從右邊的高壓側向左邊的低壓側發生電平變化時，電路會有什么反應。

當右側開關直接接地，3.3V變?yōu)?V時，模擬輸入一個低電平，此時MOS管Q1的漏極電壓為0V,由于MOS管的體二極管原因，左側1.8V電，經過電阻R1,MOS管的體二極管，流入GND,此時MOS管Q1的源極電壓大概為0.6V左右，因此MOS管Q1的GS間電壓為Vgs=1.8V-0.6V=1.2V,由于1.2V的電壓已經達到MOS管Q1的導通電壓，MOS管Q1開始導通，當MOS管Q1導通以后，由于內阻極小，會使MOS管源極電壓變?yōu)?V，便實現了0V輸出。

當右側開關斷開以后，MOS管Q1的漏極會被拉到3.3V,此時模擬的是高電平輸入，此時MOS管Q1的Vgs電壓變?yōu)?V,因此MOS管Q1不導通，處于截止?fàn)顟B(tài)，進而電阻R1被上拉，MOS管Q1的源極電壓變?yōu)?.8V,實現了3.3V轉換為1.8V的電平轉換。

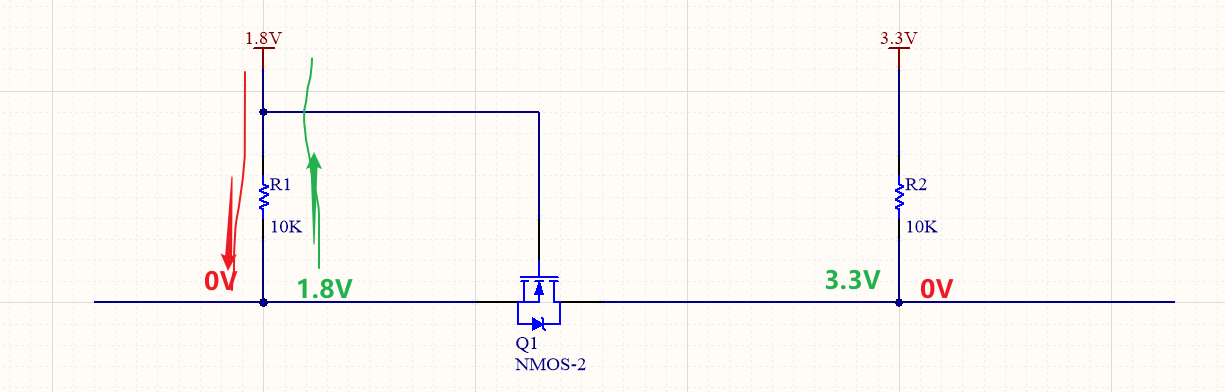

現在我們來分析下當從左邊的低壓側向右側的高壓側發生電平變化時，電路會有什么反應。

當左邊芯片內部開關短接，變?yōu)?V時，MOS管Q1的源極電壓為0V,此時MOS管Vgs電壓為1.8V，達到MOS管開啟電壓，因此MOS管的漏極電壓被拉到0V,實現了低電平轉換。

當左邊芯片內部開關斷開時，電阻R1被上拉，此時MOS管Q1的源極電壓為1.8V，Vgs=0V,因此MOS管漏極的電壓會被右邊的3.3V電經過電阻R2拉為3.3V。

二、另外兩例電平轉換電路

第一例：

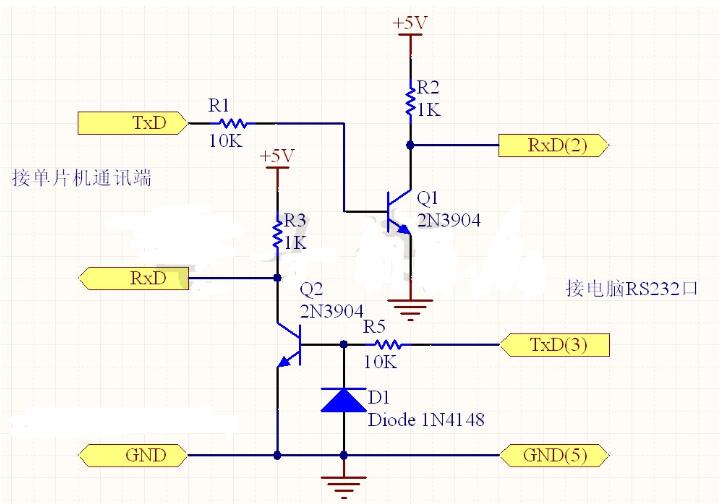

第一例電路用了兩個NPN三極管，我們先看單片機的發送，RS232的接收部分：

當單片機的TXD輸出高電平時，三極管Q1導通，RXD（2）輸出接近0V；當單片機的TXD輸出低電平時，三極管Q1截止，RXD（2）輸出5V，剛好在RS232的邏輯0（電壓范圍+3V～+15V）。

從分析可以看出，邏輯低電平的轉換是滿足的。但是邏輯高電平轉換時，RS232的RXD（2）端是0V，并沒有在RS232的邏輯1（電壓范圍-3V～-15V）內。但是毛豆告訴我他這個電路使用過，沒有問題。我個人認為是因?yàn)?V在-3V和+3V之間，這之間的電壓值對RS232的邏輯判斷是不穩定的，即可能是0，也可能是1；有的電腦可以使用，而有的電腦則不可以。

再看看單片機接收，RS232串口發送部分：

當TXD（3）輸出高電平時（電壓范圍-3V～-15V），三極管Q2截止，RXD輸出5V，單片機可識別出為高電平；當TXD（3）輸出低電平時（電壓范圍+3V～+15V），三極管Q2導通，RXD輸出接近0V的電壓，單片機可識別出為低電平。

第二例：

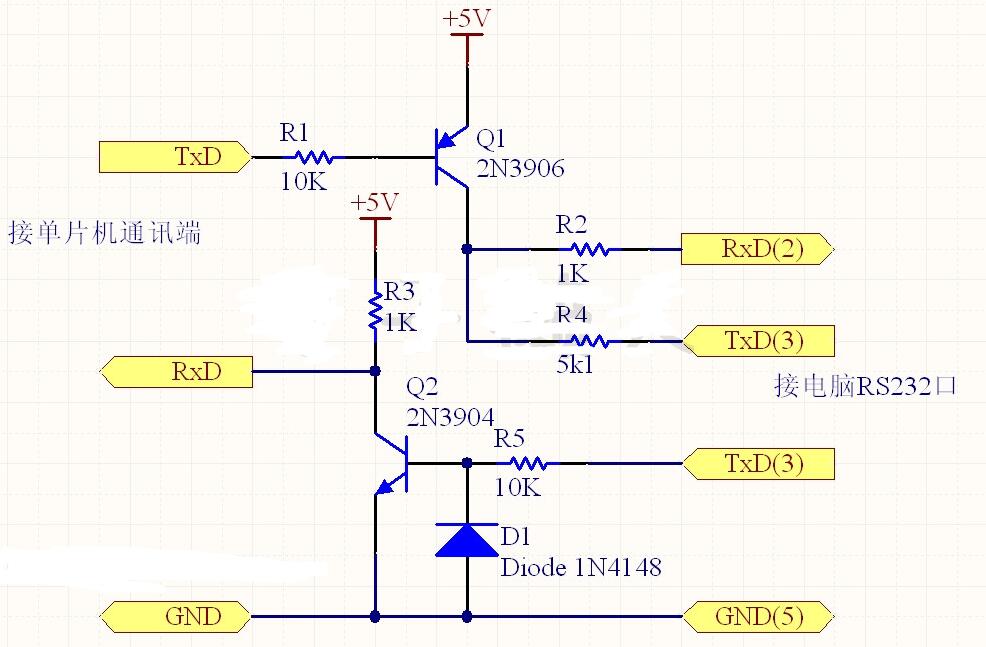

第二例電路則用了PNP和NPN來設計的，同樣我們先看單片機的發送和RS232的接收部分：

當單片機的TXD輸出高電平時，三極管Q1截止。RS232串口的RXD（2）要獲得邏輯高電平，就得從TXD（3）獲取負壓。當單片機的TXD輸出低電平時，三極管Q1導通，那么Q1的集電極點電位有接近5V的電壓，經R2使RXD（2）獲得一個大于+3V的電壓，即RS232的邏輯0.

所以用這個電路傳送數據時，要求RS232串口端的TXD（3）有個穩定的負電壓，推薦一個中間值-9V。

RS232端發送和單片機接收和第一例電路工作原理一樣。
