今天，小編將在這篇文章中為大家?guī)鞱溝道MOSFET驅動電路設計的有關報道，通過閱讀這篇文章，大家可以對MOSFET驅動電路設計具備清晰的認識，主要內容如下。

一、驅動電路

驅動電路的基本任務，就是將信息電子電路傳來的信號按照其控制目標的要求，轉換為加在電力電子器件控制端和公共端之間，可以使其開通或關斷的信號。對半控型器件只需提供開通控制信號，對全控型器件則既要提供開通控制信號，又要提供關斷控制信號，以保證器件按要求可靠導通或關斷。驅動電路隔離技術一般使用光電耦合器或隔離變壓器（光耦合；磁耦合）。 [1]由于 MOSFET 的工作頻率及輸入阻抗高，容易被干擾，故驅動電路應具有良好的電氣隔離性能，以實現主電路與控制電路之間的隔離，使之具有較強的抗干擾能力，避免功率級電路對控制信號的干擾。

優良的驅動電路對變換器性能的影響：

1.提高系統可靠性

2.提高變換效率(開關器件開關、導通損耗)

3.減小開關器件應力(開/關過程中)

4.降低EMI/EMC

二、N溝道MOSFET驅動電路實現

本節描述一個N溝道MOSFET驅動電路的示例。

1、基本驅動電路

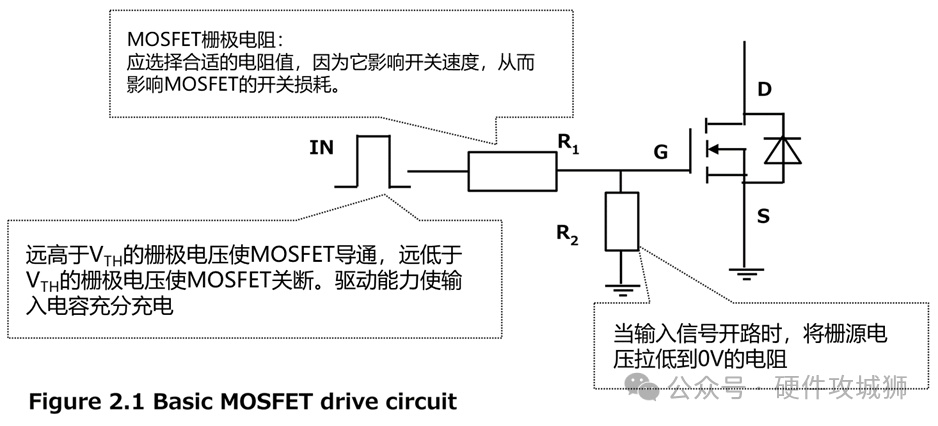

圖2.1顯示了一個基本的MOSFET驅動電路。在實際設計驅動電路時，必須考慮被驅動MOSFET的電容及其使用條件。

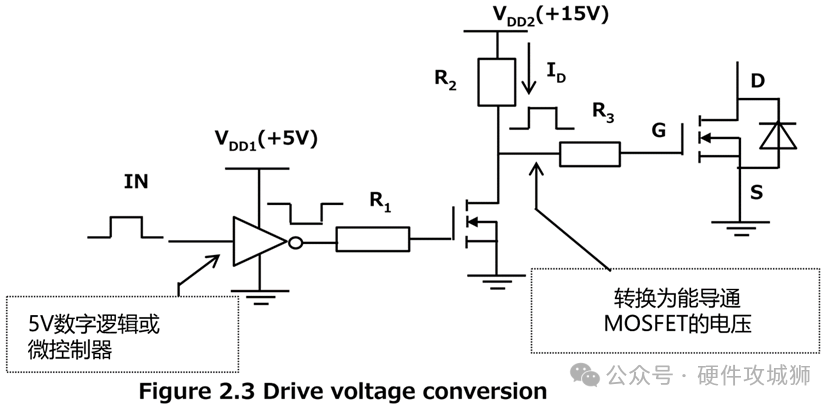

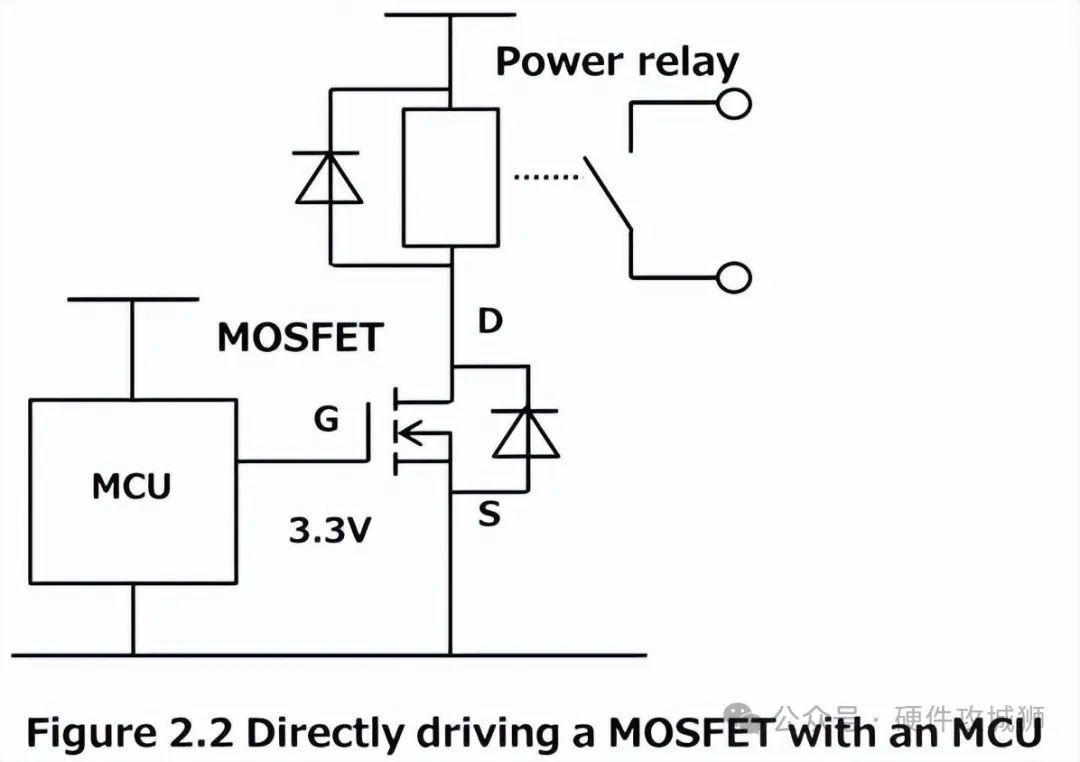

2、邏輯驅動

由于把MOSFET作為開關應用（負載開關）的需求日益增長，MOSFET僅在電路工作時在電路中提供導電路徑，這樣可以降低電子設備的功耗。

4.1、使用高壓器件和自舉電路（例如高壓IC）

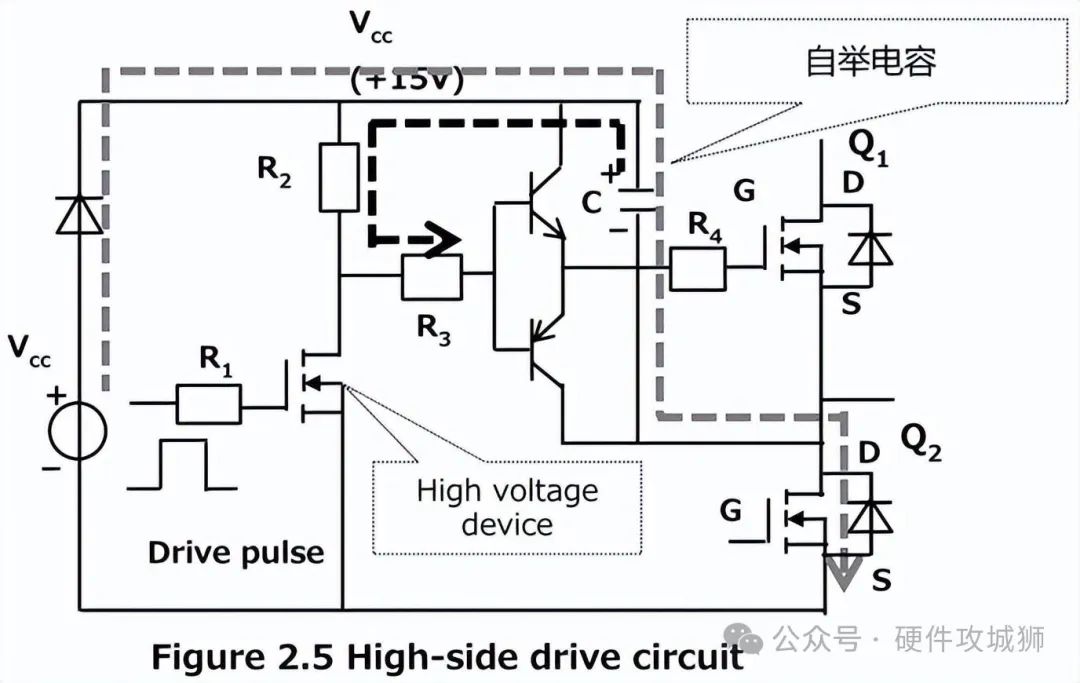

圖2.5所示為一個使用高壓器件和自舉電路驅動高邊器件的電路示例。開關頻率是有限的，這取決于輸出電容和電平轉換器的損耗。

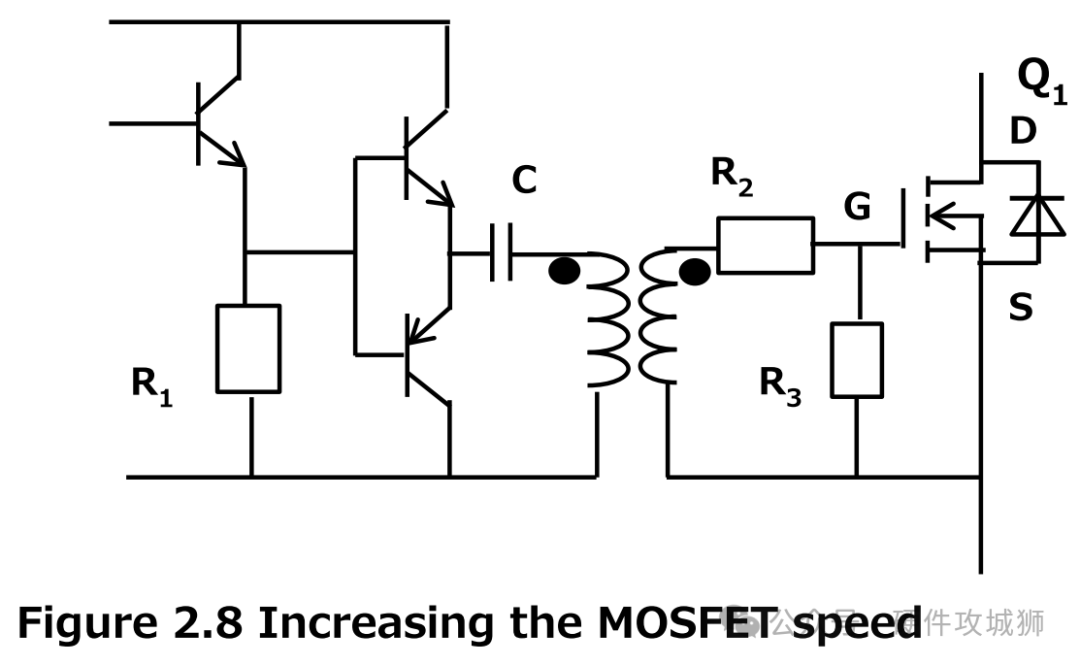

4.2、脈沖變壓器驅動（絕緣開關）

脈沖變壓器的使用無需單獨的驅動電源。然而，它在驅動電路的功耗方面具有缺點。脈沖變壓器有時用于將MOSFET與其驅動器隔離，以保護驅動電路免受MOSFET故障的影響。

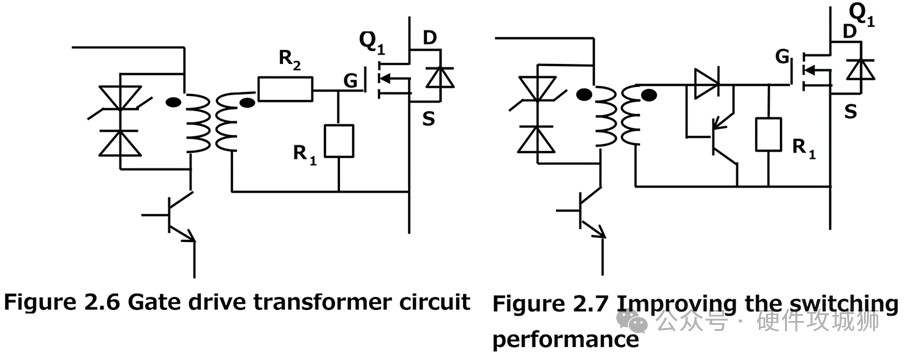

圖2.6顯示了一個簡單電路的例子。本電路中齊納二極管的作用是快速復位脈沖變壓器。圖2.7所示的電路有一個額外的PNP晶體管，以提高開關性能。

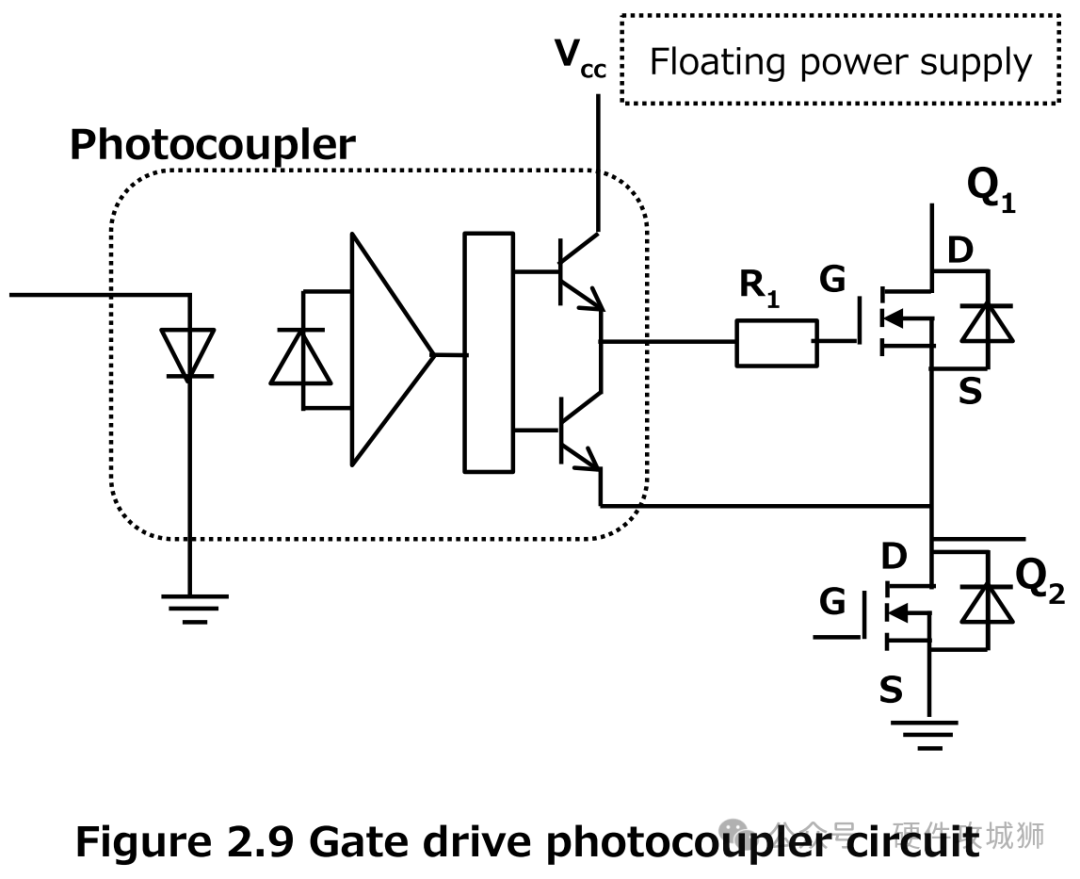

4.3、使用光耦和浮動電源

光耦也可用于驅動MOSFET柵極。光耦輸出需要單獨的電源。若要使用光耦驅動半橋或全橋的高邊，則需要一個浮動電源。
