以下內容中，小編將基于FPGA設計一款高性能數字信號處理器，希望本文能幫您增進對數字信號處理器的了解，和小編一起來看看吧。

一、FPGA和數字信號處理器

FPGA是在PAL、GAL等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路（ASIC）領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。

數字信號處理是一種將現實世界中的真實信號(專業術語稱之為連續信號)轉換為計算機能夠處理的信息的過程。比如人們說話的聲音，這就是一個連續信號,除此之外，現實生活中還有很多這樣的信號，比如光、壓力、溫度等等。這些信號通過一個模擬向數字的轉換過程(稱之為AD)，變成數字信號送給處理器，進行數字計算，處理結束后，再把結果通過數字向模擬的轉換過程重新變成連續信號(稱之為DA)。用一般的通用微處理器可以完成這些工作，但是面臨的問題是滿足如此高的計算速度，就很難保證耗電量很低，更難保證價格足夠便宜。因此，另一種微處理器應運而生：數字信號處理器，簡稱DSP。

那么，如何通過FPGA實現數字信號處理器呢？我們接著往下看。

二、如何基于FPGA實現高性能數字信號處理器

1、控制單元實現

在FPGA設計中，控制單元核心部分是狀態機的設計，狀態機是一種有限狀態自動機，用于管理FT計算的不同階段，這些階段包括初始化、數據輸入，蝶形運算和數據輸出等，狀態機的狀態在時鐘信號上升沿觸發時更新。根據當前狀態和輸入信號，狀態機會切換到下一個狀態，在代碼中使用了always塊來描述狀態機的行為，控制單元還需要實現啟動和停止控制。

此外，控制單元還可能需要與其他模塊進行狀態同步，以確保各個組件在正確的時間執行。例如，與蝶形運算單元和存儲單元之間的狀態同步是至關重要的，以確保數據在正確的時間傳遞和處理。

2、蝶形運算單元實現

2.1 模塊定義

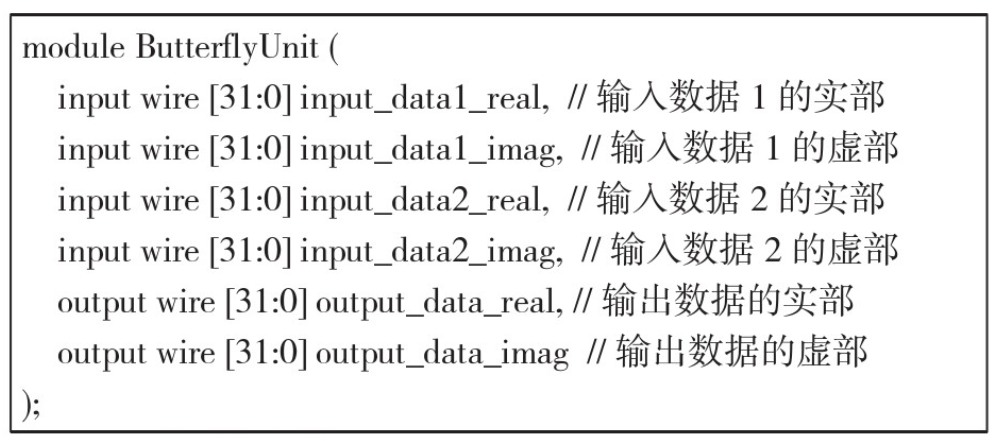

下面的代碼定義了一個名為ButeriyUnit的Veri0g模塊，該模塊包括輸入和輸出端口。輸入包括兩個復數數據點，而輸出包括一個復數數據點

2.2 復數乘法

這部分計算了兩個輸入數據點的復數乘法。首先，實部相乘得到productreal，然后虛部相乘并相加得到product imag。這兩個值構成了復數乘法的結果。

2.3 復數加法

這部分計算了兩個輸入數據點的復數加法。它直接將實部和虛部分別相加，得到output data_real和output data_imag，它們構成了復數加法的結果。

2.4 旋轉因子實現

旋轉因子在FFT算法中表示為復數幅度為1的指數函數，其角度由FFT計算的當前階段和頻率決定。

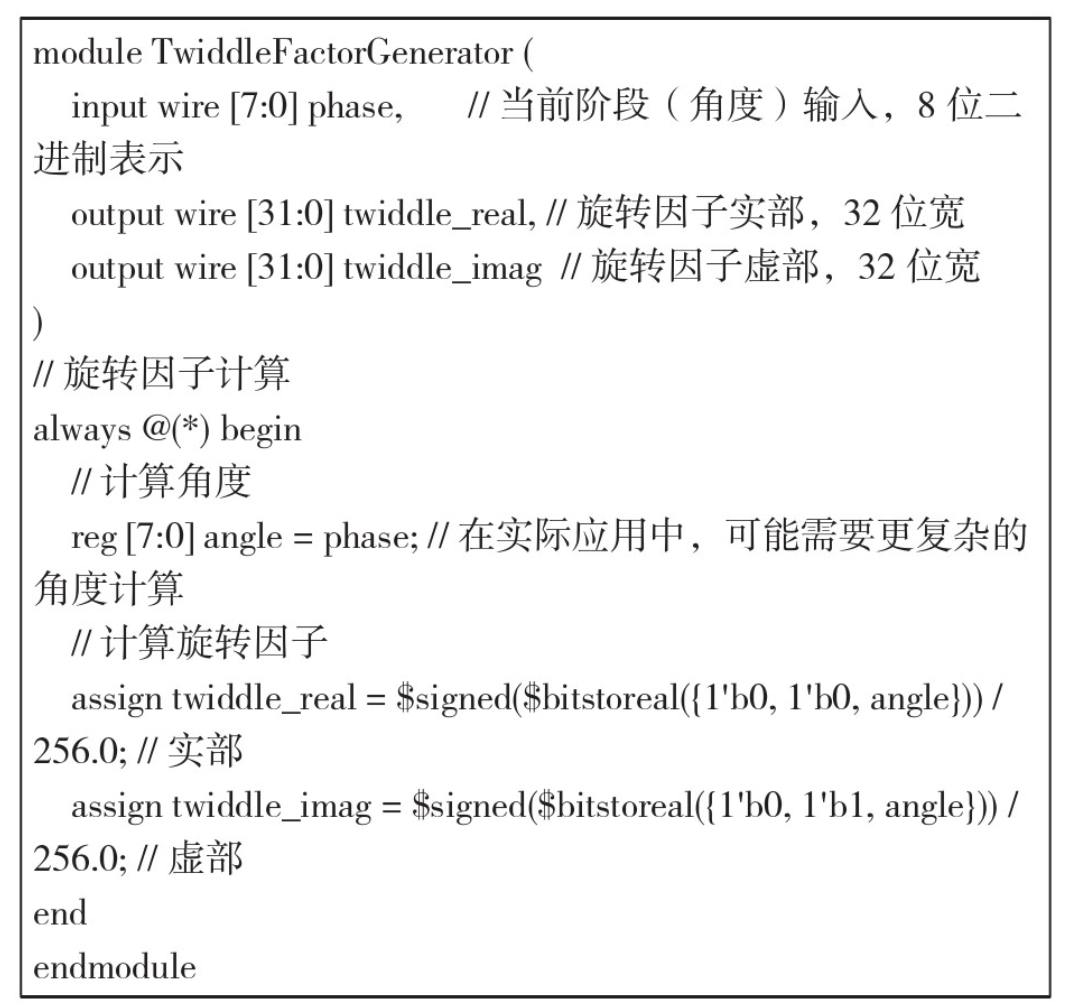

該模塊接受一個8位的角度輸入作為phase，并輸出32位的旋轉因子的實部和虛部。

生成的旋轉因子的實部和虛部都是32位寬的有符號數它們表示了復數形式的旋轉因子。這些旋轉因子用于后續的復數乘法操作，以實現頻域的正確變換。

以上所有內容便是小編此次為大家?guī)淼乃薪榻B，如果你想了解更多有關它的內容，不妨在我們網站或者百度、google進行探索哦。
