引言

無刷直流電機由于其調速范圍廣、轉矩特性優異以及可靠性強等特點和優勢,在生產實踐中得到了廣泛應用。如何提高無刷直流電機的功率密度一直是業界專家和學者關注的焦點,高功率密度電機研制的瓶頸之一在于溫升對電機性能的影響。溫升對電機絕緣材料的物理性能、金屬材料的機械性能以及永磁體的磁性能均有較大影響,直接關系到電機的壽命和可靠性[1],因此在設計階段對電機進行溫度場分析至關重要。本文并未過多地關注溫度場研究的相關理論,而是從實踐的角度,通過樣機實測的溫升,與方案設計階段運用MotorCAD以及Ansys軟件仿真的結果進行對比分析,驗證所建模型和所用方法的準確性和有效性。

1損耗分析

以一臺1.9kw的無刷直流電機為例,額定轉矩1.8N·m,額定轉速10000r/min,分析該樣機額定點的穩態溫度場。該樣機為典型的無刷直流電機結構,采用自然風冷方式進行冷卻。

溫度場分析的前提在于準確地計算出電機內部的損耗,主要包括定子鐵芯損耗、定子銅耗、永磁體渦流損耗和風摩損耗[2]。運用AnsoftMaxwell軟件對定子鐵芯損耗、永磁體渦流損耗進行仿真計算,得到定子鐵芯損耗為26.9w、轉子渦流損耗為12.8w。風摩損耗為電機旋轉時與空氣之間的摩擦以及軸承高速運轉時產生的摩擦損耗,取輸出功率的0.5%,即9.5w:銅耗為電流流過繞組時繞組發熱產生的損耗,通過相電流以及電阻值計算得到銅耗為102.8w。

2溫度場有限元分析

運用Ansys軟件對電機進行穩態溫度場分析,可以有效地拋開復雜繁瑣的微積分變換求解公式,只需準確計算電機的發熱損耗,即熱源強度、等效導熱系數、對流系數等熱參數,就可在Ansys熱模塊中進行求解。

基于電機的實際工況以及仿真的可操作性,現對樣機的傳熱方式作如下假設:

(1)不考慮熱輻射:(2)整個繞組等效為一體,具有相同的導熱系數:(3)定子槽內空氣層、導線漆膜、浸漬漆、槽楔等絕緣材料等效為一體,具有相同的導熱系數:(4)電機軸向的溫度梯度為0:(5)定轉子間的氣隙用等效導熱系數的材料代替,這種處理方式與定轉子間流動空氣的對流換熱效果是相同的[3-4]。

基于以上假設,根據損耗計算以及電機材料的相關物理參數,將計算得到的導熱系數、生熱率和對流系數等熱參數

耦合至電機模型,仿真得到電機各部分的溫度分布如圖1、圖2所示。

圖1定子繞組溫度分布云圖

圖2機殼溫度分布云圖

3溫度場熱路法分析

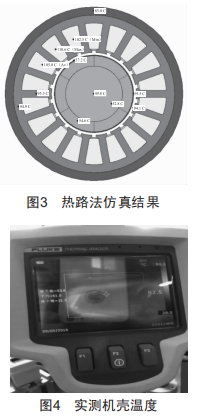

在MotorCAD中按樣機的設計尺寸進行建模,將損耗分析結果輸入至熱路法仿真模型,溫度響應如圖3所示。

4仿真結果對比分析

該樣機額定點工作180s后實測的電阻值為0.54Ω,30℃下線電阻為0.43Ω,通過式(1)可以計算出電機穩態時繞組的溫度為97.3℃,實測的機殼溫度為82.5℃,如圖4所示。

式中,R2為溫度為T2時的電阻值:R1為溫度為T1時的電阻值:T1、T2為繞組溫度。

運用Ansys與MotorCAD仿真的溫度與樣機溫度進行對比,如表1所示。

通過對比分析可知:兩種方法的溫度仿真結果與試驗值均較為接近,驗證了所建模型以及分析方法的準確性,但基于有限元分析的仿真精度要高于熱路法仿真。

此外,運用0nIyI進行溫度場分析的時間要明顯多于MotorC0D,在電機設計方案階段以及在溫升要求較低的電機研制過程中,MotorC0D不失為一種更好的選擇:但對于溫升控制較為嚴格的電機,基于0nIyI有限元分析的溫度場仿真能更好地了解電機的溫度分布情況。

5結語

本文以一臺1.9kw的無刷直流電機為例,將其額定點工作的溫度場仿真結果與實測溫升進行對比分析,驗證了所建模型以及分析方法的準確性,對于后續無刷直流電機的設計及溫度場仿真具有一定的指導意義。
