0引言

高速無刷直流電機具有功率密度高、體積小、效率高等優點,在工業領域有著廣泛的應用。無刷直流電機通常采用三相逆變橋PWM調制方式,在換相期間上橋臂的開關管進行PWM調制,下橋臂開關管保持常開狀態,三相逆變橋既用于電機換相,又用于電壓調節。由于高速無刷直流電機電樞電感較小,采用 PWM調制方式時,電流中的高頻PWM分量及非連續跳變會產生渦流損耗和附加鐵耗,導致電機發熱嚴重,降低了控制效率^[1]。同時,電機非導通相繞組會產生較大續流,導通相繞組在關斷前會出現大的電流尖峰,進一步導致電流波形畸變、轉矩波動增大、電機溫度升高。因此,PWM調制方式不適用于高速無刷直流電機的控制。

文獻[1]分析了PWM調制方式造成電機損耗增大的原因,并提出了基于BucK變換器的解決方案,不過未解決非導通相續流問題。文獻[2]分析了不同PWM調制方式下非導通相續流產生的原因,提出了一種 PWM—ON—PWM調制方式,但該方式同樣會引起電機額外損耗。文獻[3]提出了超前換相方法,解決了非導通相續流問題,不過該方式計算復雜,運算量大?；谝陨戏治?結合高速無刷直流電機的特點,提出了基于BucK變換器的新型直流電機控制方法。

1 PWM調制分析

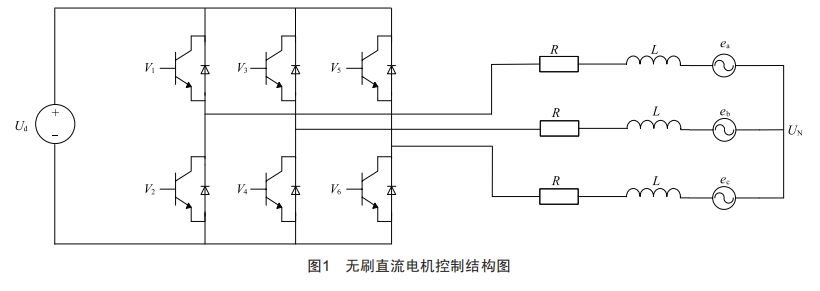

無刷直流電機采用三相逆變橋PWM調制方式時,其拓?fù)浣Y(jié)構如圖1所示。

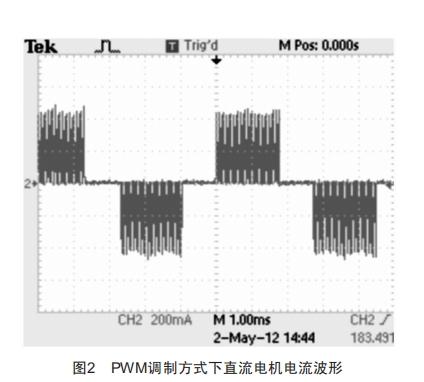

無刷直流電機的換相和調壓通過三相逆變橋?qū)崿F(xiàn),6個開關管根據3個霍爾傳感器的輸出值進行導通和關閉,以此實現電機的換相,同時在換相過程中下橋臂開關管保持導通,上橋臂開關管進行PWM調制,改變占空比便可改變輸出電壓,實現直流電機的調速控制。采用PWM調制方式時,直流電機電流波形如圖2所示。

從圖2中可看出,電機定子電流中存在大量高頻PWM分量,在定子繞組、轉子中產生渦流損耗,導致電機鐵耗增大,同時PWM調制產生的高頻方波電壓會引起定子電流的非連續跳變,在轉子中引起附加鐵耗,特別是當電機電感較小時,現象尤為明顯。由此可見,采用PWM調制方式會增加電機額外損耗。

無刷直流電機在理想狀態下?lián)Q相,每一時刻只有兩相繞組導通,另一相繞組不導通沒有電流,但實際運行中存在非導通相續流的情況。假設電機三相繞組完全對稱,三相反電勢相等且為寬120°的理想梯形波,忽略定子齒槽的影響,直流電機電壓方程可表示為:

(1)

式中:U_a、U_b、U_c 為電機三相電壓;R、L分別表示每相繞組的電阻和電感;i_a、i_b、i_c為三相定子電流;e_a、e_b、e_c為電機三相反電勢;U_N為電機中性點對地電壓。

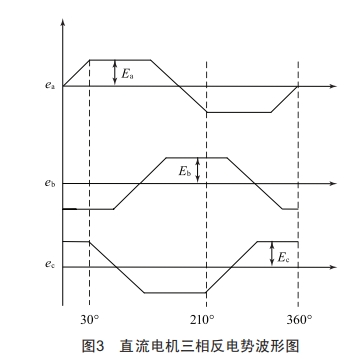

在一個電周期內,分析換相點與電機反電勢關系,如圖3所示。

在30°~90°區間內,A、B兩相導通,C相處于非導通狀態,C相電壓可表示為:

U_c=e_c+U_N(2)

由于電流從A相流向B相,式(1)中U_a=U_vo,U_b=0,i_a=-i_b,U_vo為PWM調制后的輸出電壓,將式(1)前兩項相加可得:

U_N=(3)

在換相點90°處,A、B兩相反電勢e_a+e_b=0,C相反 電勢e_c90=-U_vo/2,代入式(2)可得電機C相端電壓U_c=0,C相反向?qū)ㄇ盁o(wú)正向續流。若實際換相點滯后,則反電勢e_a+e_b>0,可得U_c<0,小于對地電壓,電流從C相下半橋臂的反向二極管通過A、C相正向續流,造成電機C相繞組反向?qū)ㄇ罢蚶m(xù)流。

在理想換相點270°處,A、B兩相反電勢e_a+e_b=0, C相反電勢為e_c270=U_vo/2,可得U_c=U_vo,C相正向?qū)ㄇ盁o(wú)反向續流。若實際換相點滯后,則反電勢e_a+e_b<0,可得C相端電壓UC>U_vo,大于直流電源電壓,電流從C相上半橋臂的反向二極管通過C、A相反向續流,造成C相繞組正向?qū)ㄇ胺聪蚶m(xù)流。同理,換相點滯后也會引起電機A、B相非導通相續流。

2直流電機控制的幾個關鍵技術

2.1 BucK變換器設計

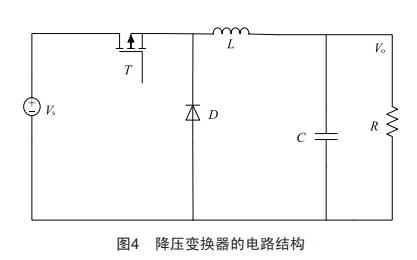

針對PWM調制引起的額外損耗,通過在三相逆變橋前增加BucK變換器,產生平滑可調的直流電壓,以此消除原有控制方式中的PWM分量。BucK變換器拓?fù)浣Y(jié)構如圖4所示。

BucK變換器工作于連續導通模式時,輸出電壓呈線性,電流穩定,電感L應滿足下式^[4]:

式中:V_o為輸出電壓;D為占空比;f_s為開關頻率;I_omin 為最小負載電流。

根據BucK變換器輸出紋波電壓ΔV_o以及自然振蕩頻率f_c,計算電容值C:

BucK變換器開關頻率較高,近似成一階慣性比例環節^[5],其傳遞函數W_BucK(s)為:

式中:K_s為比例系數;T_d為PWM延遲時間,T_d≤T_s,T_s為采樣時間;s為微分環節。

LC濾波環節傳遞函數W_LC(s)可表示為:

式中:L、C為電感、電容值;i_L、i_c分別為電感、電容電流。

直流電機傳遞函數W_Mt(s)可表示為:

式中:C_m、C_e為轉矩系數和反電勢系數;J為轉動慣量;f為阻尼系數。

綜上所述,基于BucK變換器的轉速電流雙環控制系統方框圖如圖5所示,圖中α、β為轉速、電流反饋系數,W_SPD(s)、W_CUR(s)為轉速調節器、電流調節器。根據系統方框圖和性能指標,通過設計合適的調節器參數,以滿足電機控制要求。

2.2 改進超前換相算法

換相點滯后是直流電機非導通相續流的主要原因,換相滯后角主要由霍爾信號RC濾波、中斷延遲、霍爾傳感器安裝位置誤差等引起,其中安裝誤差、中斷延遲引起的滯后角度為靜態誤差,可通過測量獲得。RC濾波器產生的動態誤差則由計算獲得,需要先將霍爾信號按傅里葉級數展開,計算每個正弦分量輸出,再計算RC濾波后的滯后角,該方法算法復雜,運算量大,而且計算結果受實際硬件影響,存在一定誤差。

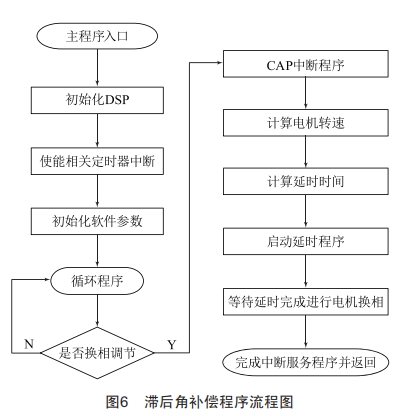

為此,本文提出了一種改進的超前換相算法,通過實時測量電機每個轉速下RC濾波前后霍爾信號角度誤差,擬合出RC濾波滯后角與電機轉速的關系式,減少了大量復雜運算,提高了實際精度。為實現滯后角補償,必須先將換相順序提前60O,并在換相時刻推遲相應電角度(60O減去滯后角)。改進超前換相算法通過DSP中斷實現,程序流程圖如圖6所示。

3試驗結果分析

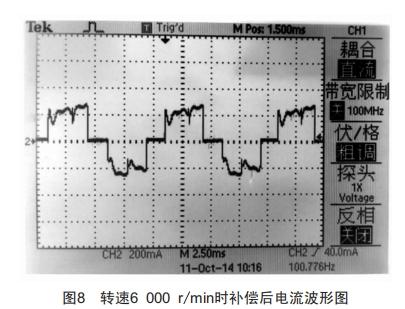

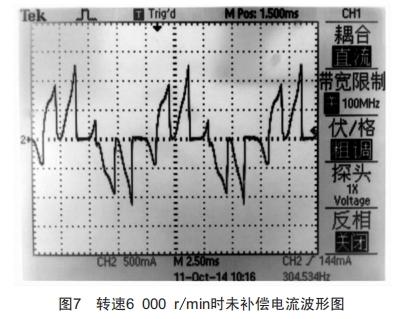

采用DSP28335作為控制核心搭建高速無刷直流電機驅動器,對上述控制方式進行驗證,其中BucK變換器根據前文設計參數如下:輸入直流電壓80 ×(1±5%)V,輸出電壓紋波小于1%,電感L=3 mH,電容C=2 200 μF,開關頻率20 KHz,最小負載電流0.1 A。 采用改進超前換相算法進行直流電機控制試驗,并與未補償?shù)脑囼?yàn)結果進行對比。圖7、圖8分別是電機在6 000 r/min時用示波器記錄的波形,其中圖7為基于BucK變換器未補償?shù)碾娏鞑ㄐ?圖8為補償后的電流波形。通過與圖2比較可知,圖7、圖8中電機相電流已變得連續、平滑,消除了由PWM引起的定子電流非連續跳變,從根本上抑制了高頻分量。與圖7相比,圖8中電機非導通相繞組續流及導通相繞組電流關斷前電流尖峰已得到了有效抑制,從而提升了電機控制效率。

4 結束語

本文根據無刷直流電機三相逆變橋模型,分析了傳統PWM調制方式的缺點,提出了基于BucK變換器的新型控制方法,完成了BucK變換器和系統控制的設計,并改進了超前換相算法。通過試驗對比可以看出,該方法可有效降低PWM調制引起的電機額外損耗,抑制電機非導通相續流,驗證了方法的正確性和有效性。

[參考文獻]

[1]劉剛,王志強,房建成.永磁無刷直流電機控制技術與應用[M].北京:機械工業出版社,2008.

[2]寇元超,郗珂慶,王志業,等.一種降低無刷直流電機非導通相續流的PWM調制方式研究 [J].微電機 ,2020,53(12):78-82.

[3] 郭方正,韓邦成,劉剛.PAM調制方式下高速無刷直流電機非導通相續流抑制方法研究[J].微電機,2009,42 (8):42-46.

[4]王兆安,黃俊.電力電子技術[M].北京:機械工業出版社, 2000.

[5] 陳伯時.電力拖動自動控制系統[M].北京:機械工業出版社,2006.
