引言

隨著世界各國對能源危機和環境污染等問題的重視,電動汽車越來越受到人們的青睞,并有逐漸取代傳統燃油車的趨勢。由于目前電池技術發展遇到諸多瓶頸,制動能量的回收與利用成為當前改善電動車制動效果、增加電動車?yán)m(xù)航里程的有效手段。傳統的電機制動方式包括在電機定子回路中串入電阻以消耗能量的能耗制動與改變電源極性的反接制動,雖然二者均有較好的制動效果,但無法實現制動能量的回收,還需要專門的硬件裝置。相比之下,再生制動控制方式無須額外增加硬件設備,只需修改制動時的軟件程序,就能將制動能量回饋到車載電池。但在保證正常制動的前提下實現能量的回收與利用,提高電動車在正常行駛過程中的續航里程,需要從電機本身特性、蓄電池荷電狀態、汽車行駛工況、汽車驅動形式以及駕駛員駕駛習慣等諸多方面來考慮。

為回收無刷直流電機制動時電動汽車的制動能量,文獻設計了一個以三維模糊控制器為核心的恒轉矩模糊控制策略對能量進行回收,文獻提出了基于模型預測電流控制的恒值電流回饋制動控制策略,但均未考慮到蓄電池最大充電電流與電機工作特性等因素的影響:文獻采用模糊控制策略調節功率器件的占空比,為無刷直流電機的回饋電流控制提供了參考。

為研究電動車制動時制動能量回收等問題,本文對采用半橋制動方式實現無刷直流電機制動能量回饋進行了詳細分析與研究,考慮到蓄電池最大回饋電流的問題,提出實用的恒定回饋電流控制策略實現電動車的能量回收,使電機轉速在較寬范圍內,即使在緊急制動時回饋電流也不會超出蓄電池最大充電電流值,以確保蓄電池充電安全。

1電動車無刷直流電機工作模型

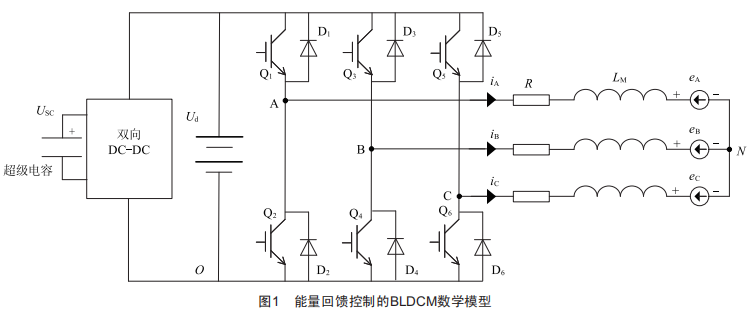

假定電機鐵芯未飽和,繞組完全對稱,帶有能量回饋控制的無刷直流電機與電源系統數學模型如圖1所示,該系統由無刷直流電機、驅動控制器、車載蓄電池、雙向DC-DC裝置以及超級電容等部分組成。

根據圖1所示的數學模型,可得到BLDCM的端電壓與電流方程:

式中:uA、uB、uC為電機定子繞組端電壓:u+N為中性點電位:R為電機定子電阻:iA、iB、iC為電機定子電流:LM為電機定子繞組綜合電感:eA、eB、eC為電機反電動勢。

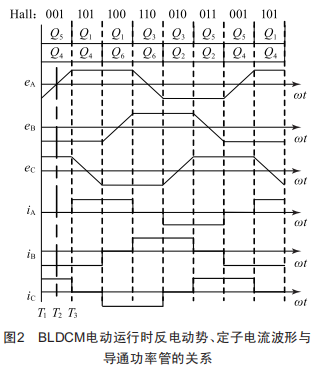

BLDCM處于電動狀態時,位置傳感器輸出信號、反電動勢、定子電流波形與導通功率管之間的關系如圖2所示,可以看到,BLDCM電動運行時,相電流波形為方波,反電動勢波形為頂寬1209的梯形波,并且相電流和反電動勢在相位上還有同步關系。

2BLDCM能量回饋控制策略

2.1半橋調制

BLDCM的回饋制動可分為全橋調制和半橋調制兩種,其控制各有優缺點,雖然半橋調制對蓄電池的回饋能力較小,但制動時只對上橋臂或下橋臂的開關管進行控制,且調制過程中蓄電池對外不會有能量輸出,因而能量回收效率較高。

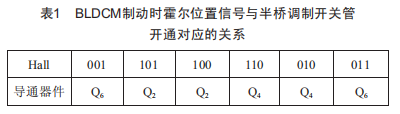

根據電動車的特性,能量回收只能在制動時實現,同時還需考慮制動效果,縮短制動時間。根據BLDCM的電磁制動關系,改變電機電樞繞組的電流流經方向即可對電機進行制動,根據圖2所示的霍爾信號與相電流關系,可以得到制動時需要控制的功率開關管如表1所示。

由于BLDCM是在車載蓄電池的作用下電動運行,電動車在正常情況下的行駛速度所產生的反電動勢無法高于蓄電池電壓,若要將制動能量回收至車載蓄電池進行后續利用,必須通過升壓斬波電路進行。

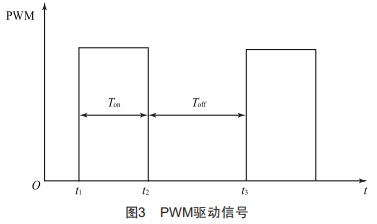

下面以霍爾輸出信號為001的電路為例,說明對下橋臂進行調制而對上橋臂關斷的半橋調制方式的工作原理。由圖2及表1可知,在霍爾輸出信號為001時,反電動勢eB=一E,eC=＋E,一E<eA<＋E,進行調制的將是功率管o6,其PwM在一個周期內的波形如圖3所示。

2.2能量?jī)?chǔ)存過程

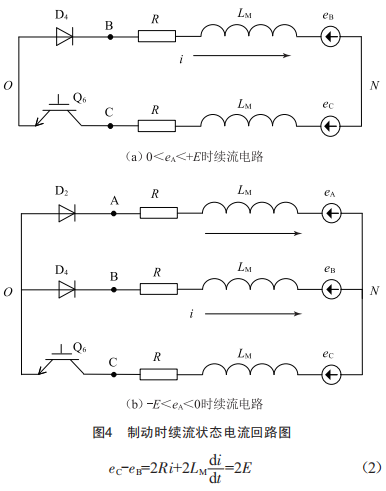

霍爾輸出信號為001,當PwM輸出信號為高電平(t1—t2階段),即功率管o6導通時,電機繞組電流在反電動勢作用下上升,在電機繞組電感中儲存能量,該過程稱為電動機繞組能量?jī)?chǔ)存過程,也就是續流狀態,根據eA的正負,又可分兩種情況進行,電流回路如圖4所示。

(1)當0<eA<＋E時,二極管D1與D2承受反向電壓而截止,A相繞組不參與導電,系統形成的電流通路如圖4(a)所示,此時iA=0,iC=一iB=i,eC=一eB=E,可得系統方程為:

(2)當-E<eA<0時,二極管D2承受正向電壓導通,此時的A相繞組也參與到續流回路中,如圖4(b)所示,由于iA＋iB＋iC=0,eC=-eB,可以得到:

代入式(1)可以得到此時的電壓方程為:

若不計電阻耗損,根據升壓斬波電路有關理論,在續流階段,電動機電感中儲存的能量為:

2.3能量回饋過程

霍爾輸出信號為001,當PwM輸出信號為低電平(t2一t3階段),即o6截止時,圖4所示的續流回路被切斷,B、C相繞組電感與所在相二極管以及o6組成升壓斬波電路,此時,繞組電感在電動車慣性作用下會產生感應電動勢,升壓斬波電路會對該反電動勢進行泵升,最終使得電流流過相繞組的反電動勢與感應電動勢之和大于蓄電池的端電壓,o6截止時,電感儲存的能量將對車載蓄電池進行充電,從而完成電動機能量的回收,此時的系統處于制動充電狀態,其電路圖如圖5所示。

由于iA=0,iC=-iB=i,eC=-eB,易得蓄電池充電電壓uCB:

式中:uL為電機B、C兩相繞組兩端總電壓。

由式(6)可知,當繞組電流減小到一定程度后會有uCB≤Ud,此時二極管D5在反向電壓的作用下截止,充電自動終止。

制動充電過程,不計電阻耗損,回饋至蓄電池的能量為:

式(7)等號右邊第一項為電動車動能經電磁作用轉變成的電能:第二項為電感在此過程中釋放的磁場能,其大小為:

系統運行穩定時,整個制動過程中繞組電感在t1一t2期間吸收的能量和t2一t3期間釋放的能量應相等,即:

因此,有:

即:

式中:k為PwM占空比。

制動時,要使uCB≥Ud,必須有:

2.4能量回收控制策略

考慮到電動汽車制動時,對能量的回收利用一般是在電動機轉速較高時,同時為避免過高的回饋電流可能對蓄電池造成損壞,采用恒定充電電流這一電動車制動能量回收的實用控制策略,該策略以回饋電流為控制對象,兼顧能量回收與過充保護的功能,其控制電路框圖如圖6所示。具體實現方法是將采集到的蓄電池充電電流與不超過蓄電池最大充電電流的參考值作比較,經電流PI調節器輸出作為功率器件的PwM占空比,同時根據BLDCM的位置信息,按表1控制對應的驅動器件,從而限制能量回饋時蓄電池的充電電流,在一定程度上保護蓄電池不受損壞。

3仿真分析

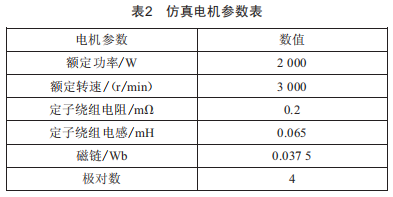

在simulink平臺搭建系統仿真模型,設置好參數后對BLDCM制動時能量進行回收控制,蓄電池電壓為96V,仿真所用電機參數如表2所示。

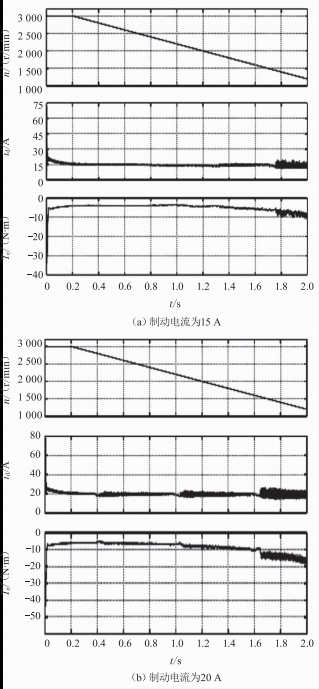

通過仿真調試,在設定電機轉速為3000r/min時開始進行能量回收控制,圖7給出了蓄電池參考回饋電流分別為15A與20A時的電動機轉速、蓄電池回饋電流以及電動機電磁轉矩的仿真結果。

圖7 電動機轉速、回饋電流與電動機電磁轉矩的仿真結果

由圖7可知,電機起始轉速為3000r/min,高速運行,同時開始制動,啟動能量回收控制,制動瞬間,有較大沖擊電流出現,但立即降至給定值左右,同時也產生了較大轉矩,方向與運行方向相反,為制動轉矩,0.2s開始電機按線性規律逐漸降低轉速運行,在轉速持續降低過程中,由于電流控制器的調節作用,能量回收時的回饋電流基本保持不變,制動轉矩也基本恒定,幾乎實現了恒轉矩制動:同時,由仿真結果可知,當電機轉速低至一定程度時,由于電流調節器的飽和,回饋電流基本不可控,電動車能量回收幾乎難以實現,因此,在實際應用時,只需對電動車加以簡單控制,使其在低速時停止能量回饋制動,由機械制動或電動車本身阻力就可使電動車完全停車。

4結論

采用半橋調制方式可以有效對純電動車BLDCM的制動能量進行回收利用,從而增加電動車的續航里程,在一定程度上提高其與傳統汽車的競爭力。在能量回饋時對蓄電池充電電流進行控制,可以避免在電動汽車下坡或緊急制動時充電電流過大對蓄電池造成的損壞。Simu1ink仿真結果驗證了本文所述電動車輔助電源系統的正確性和有效性。但是,純電動車制動時應以安全為主,制動距離、低速制動、蓄電池荷電狀態以及汽車駕駛員行駛習慣等均應成為電動車制動時能量回收的考慮因素,因此,本文提出的電動車能量回饋控制技術仍需進一步完善。
