引 言

本文面向智能家居領域，以智能安防為研究重點，將嵌入式系統、物聯網技術、生物識別技術等結合，設計基于ZigBee 通信的家庭安防監控系統。該系統實現了對門磁、窗磁以及紅外感應模塊的實時監測，在以上模塊出現異常時告警。用戶可采用觸摸輸入或指紋識別方式以實現對防盜系統的啟?？刂疲褂梅奖闱野踩`活。防盜監測點均為 ZigBee 無線形式，功耗低且可以自組網，安裝布局靈活。此外，網關模塊上還配有 WiFi 通信功能，支持智能手機端遠程監測， 當用戶身處公司或在外旅游時，也能隨時監控家中的安全情況。

1 系統設計

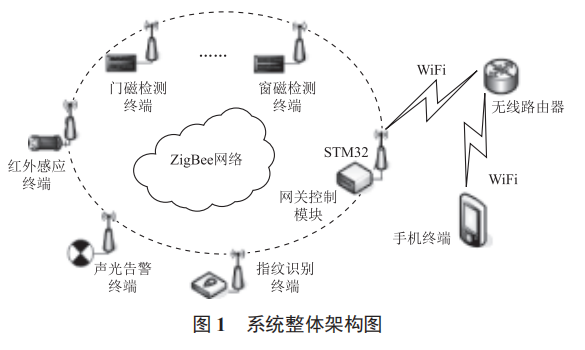

本文系統分為嵌入式網關模塊和 ZigBee終端模塊兩部分，并分別使用 STM32和CC2530作為兩者的核心微處理器。ZigBee是基于國際標準 IEEE802.15.4的個人局域網協議的短距離無線通信技術。ZigBee擁有強大的組網能力，網絡 [1]中最大可允許 65 535 B。ZigBee模塊具備較好的低功耗特性， 可以有效節約成本 [2]。ZigBee采集終端用于實現對門磁、窗磁以及紅外感應模塊的實時監測，在出現異常時會向嵌入式網關 STM32[3]模塊發送告警信息。嵌入式網關模塊采用高清TFTLCD觸摸液晶模塊進行用戶界面顯示和觸摸輸入檢測， 具備對防盜系統進行啟?？刂?，對采集終端告警信息處理以及將報警信息送至智能手機等功能。系統架構如圖 1 所示。

2 系統實現

2.1 硬件設計

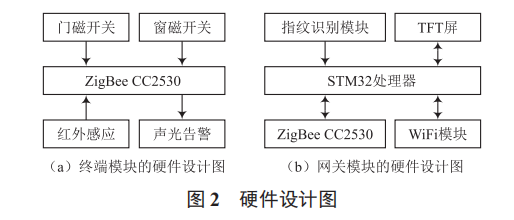

系統的終端模塊采用 TI公司的 CC2530作為微控制器和通信核心芯片，涉及到的傳感器有窗磁開關、門磁開關、紅外感應器，涉及到的控制模塊為聲光告警器。采集與控制 信號通過 ZigBee網絡與網關模塊進行信息交互 [4]。終端模塊的硬件設計如圖 2（a）所示。網關模塊部分以 ST公司的STM32F407為控制器核心 [5]，采用 TFT觸屏進行顯示與控制 ；告警取消部分采取指紋識別控制 ；與終端模塊信息交流部分采用 ZigBee CC2530；與手機通信部分則通過 WiFi形式來實現。網關模塊的硬件設計如圖 2（b）所示。

2.2 軟件設計

微控制器 CC2530 使用的協議棧版本為 TI ZStack-CC2530-2.1.5.1a。ZStack 的體系結構由各層模塊組成，每一層為其上層提供特定的服務 [6]。每個服務實體通過相應的服務接入點為其上層提供一個接口，每個服務接入點通過服務原語來完成所對應的功能。協議棧根據 IEEE 802.15.4 和ZigBee 標準分為以下幾層 ：應用層、網絡安全層、介質訪問控制層以及物理層。

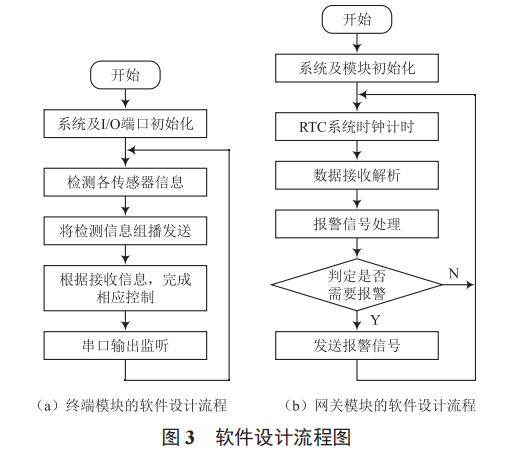

門磁、窗磁模塊以及紅外探測模塊將采集到的信息以一定的數據幀傳送至終端，再以ZigBee 無線形式傳輸至協調器， 同時協調器也會將網關傳來的觸摸控制模塊的信息傳送給聲光告警模塊。終端模塊的軟件設計流程為 ：首先，在 ZigBee 系統和相應的 I/O 口進行初始化，I/O 口用來檢測各傳感器的信息 ；然后，將檢測到的信息以規定好的數據幀通過組播方式發送到協調器，并且做相應的控制 ；最后，協調器通過串口發送到網關 STM32[7]。終端模塊的軟件設計流程如圖 3（a）所示。指紋采集模塊將指紋傳入網關 STM32，網關將指紋識別信息送至 ZigBee 協調器以控制是否報警 ；網關模塊處理 ZigBee 協調器傳送過來的數據幀，判斷各個模塊的情況并控制報警和顯示屏的顯示，同時通過 WiFi 模塊 [8] 向 APP 傳送數據，在 APP 上顯示各個位置的情況。網關模塊的軟件設計流程為 ：先對 STM32 的各個模塊以及 I/O 口進行初始化后開啟時鐘，利用 RTC 系統時鐘計時，每隔 1 s 進行數據接收并對數據進行處理，分析判斷是否需要報警。如果需要報警，通過串口發送報警信號 ；如果不需要報警就繼續接收數據信息進行處理，如此循環。網關模塊的軟件設計流程如圖 3（b）所示。

3 系統功能測試

本系統采用的物聯網技術架構 [9] 包括感知層、傳輸層、控制層、軟件和開發環境以及應用。感知層由電磁感應終端、紅外感應終端及指紋識別終端組成 ；傳輸層以 ZigBee 通信實現終端信息傳送，以 WiFi 通信實現告警信息上報 ；控制層采用 CC2530 實現終端控制功能，采用 STM32 實現網關處理 ；軟件和開發環境有 IAR For 8051，MDK5 ；應用部分有手機終端 APP 防盜監測 [10]。紅外采集終端實物圖、門窗磁采集終端實物圖、指紋識別模塊實物圖、報警控制終端實物圖以及系統整體實物效果圖如圖 4 所示。

圖 4 系統整體實物效果圖

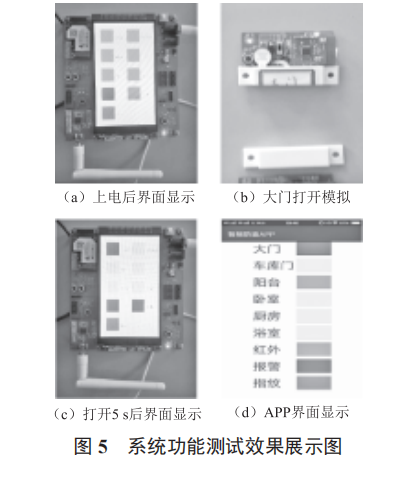

以一個實際場景為例，測試裝置功能。先給所有模塊上電，上電后 STM32 界面效果如圖 5（a）所示，所有部分都為正常狀態，隨后短時間打開大門，即打開門磁，操作效果如圖 5（b）所示。此時顯示界面相應位置將會變黃，表示大門顯示“開”，但不告警，5 s 后若仍為打開狀態，裝置認為有異常，則 STM32 和 APP 顯示界面的大門和報警器的狀態將會變紅，并且報警器也將會隨之報警，界面效果如圖 5（c） 和圖 5（d）所示。此時房主若按下指紋，使報警器停止告警， 一切恢復正常且界面效果恢復至圖 5（a）。同樣，若紅外探測器檢測到有人，也會有類似以上的效果。由此可見，本系統設計的防盜報警裝置實現了預期的功能，能夠完成家庭防盜報警的任務。

4 結 語

這套系統不僅能夠?qū)崟r監測家庭的安全情況，還可以在發生異常狀況時及時向住戶告警 ；而且其所需的門窗磁模塊可以靈活地安裝在門窗等任何開合式場所，安裝過程也很方便快捷。因此該系統一方面可以提高住宅的舒適溫馨度，另一方面也可以幫助住戶及時了解住宅的安全情況。綜上，本系統不僅可以應用于智能家居的環境監測，也可以應用于車間環境監測，市場應用前景良好。
