[導讀]在熟悉任務調度、程序分層和模塊化編程關于軟件架構、分層和模塊設計后，除了函數調用設計中出現的情況外，還會遇到同層模塊之前如何進行消息交互，通常是應用層之間。

前言

在熟悉任務調度、程序分層和模塊化編程關于軟件架構、分層和模塊設計后，除了函數調用設計中出現的情況外，還會遇到同層模塊之前如何進行消息交互，通常是應用層之間。

比如一個設備通過架構設計包含人機交互應用層模塊（一般會調用按鍵和顯示屏等功能驅動模塊）和通信應用層模塊（一般調用串口、CAN和網絡ESP8266等功能驅動模塊），兩個同層之間的模塊如果需要互傳數據，一般都是調用各自頭文件提供的接口（模塊對外提供的接口盡量不要使用全局變量，防止其他模塊擅自修改），這樣就造成了耦合。

設計思路

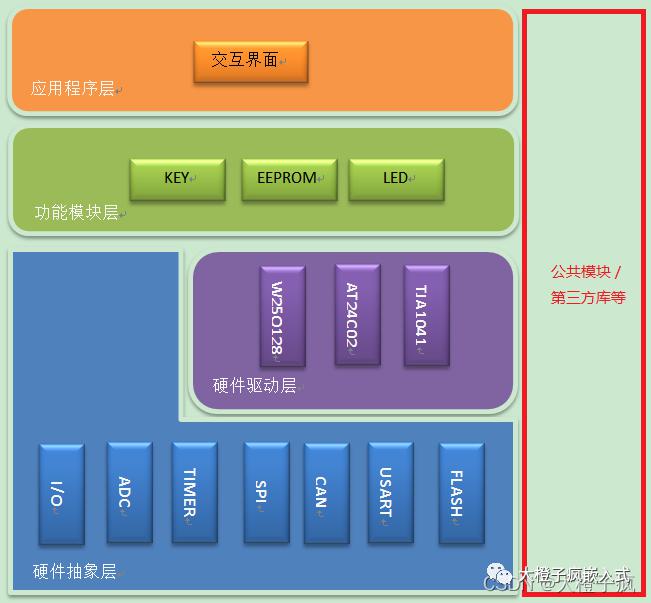

上述情況，也可以采用回調函數的實現方式進行模塊解耦，但是需要引入新的內容，即公共模塊Commoon層（包含第三方功能庫）。

公共模塊主要有各模塊都需要使用的類型定義、結構體定義、通用函數或常用宏定義等（通常屬于基礎類的功能，不會受功能需求和不同平臺的影響）。

基于公共模塊，為了解決各模塊之前的數據交互，可以通過公共模塊實現基礎類的功能達到各應用層模塊解耦的目的。

參考消息隊列的方式，可以實現一個生產者/消費者的功能模塊（這種可以稱作觀察者模式，即存在觀察者和被觀察者），即某一模塊更新數據后，其他模塊可以第一時間得到通知更新（采用回調函數的方式實現）

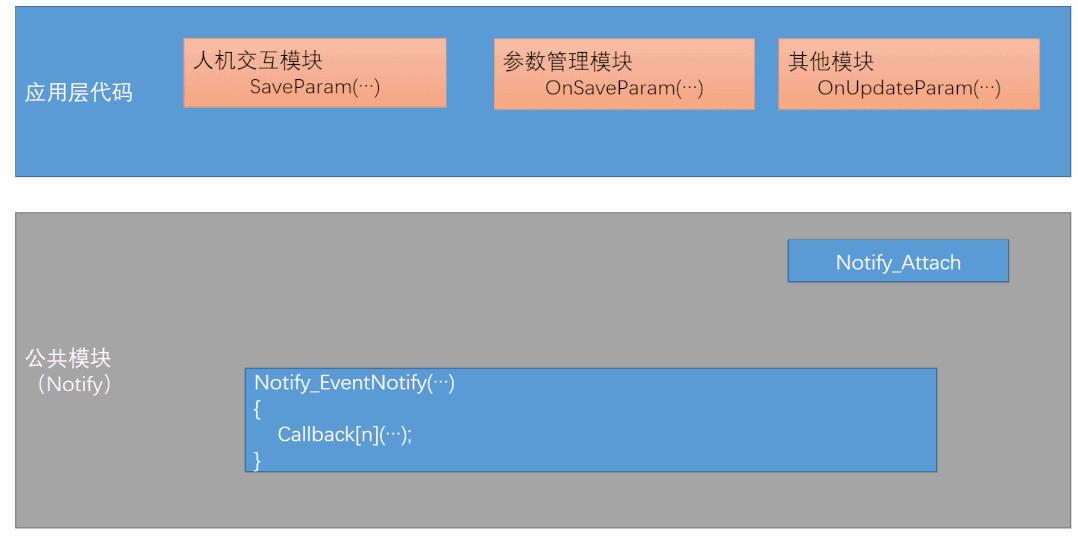

看圖：

Callback是一個指針數組變量，每個數組成員都是函數指針類型的變量，通過函數Notify_Attach拿到了應用層代碼函數OnSaveParam(...)和OnUpdateParam(...)的函數地址，之后人機交互模塊調用了Notify_EventNotify，從而調用Callback，調用方式和直接調用OnFunction(...)存在些許差異，因為是數組，所有需要[]取函數地址，為了保證系統運行安全，調用前要確保Callback[i]不為NULL，否則會引起程序異常。

從上述看，也許有人感覺這樣處理反而復雜了，直接調用不香嗎？（上述人機交互模塊屬于被觀察者，參數和其他模塊屬于觀察者）

有以下幾個好處：

避免各模塊相互調用，可完成解耦

即使觀察者模塊其中一個被移除，也不用修改被觀察者或者其他觀察者代碼，保證系統穩定

新增一個觀察者模塊，也不需要修改被觀察者代碼，保證系統穩定

當然這種方式也有缺點：

如果回調函數過多，或者某一個觀察者的回調函數執行時間很長，肯定會影響到其他觀察者模塊的通知時間，甚至影響被觀察者模塊的正常運行

如果觀察者和被觀察者之間有循環依賴，就會導致他們循環調用，導致系統死機

避免方式：

回調函數中一定要保證執行的時間短，不能有執行時間長的功能，甚至延時（一般回調中處理數據更新等執行時間短的即可，數據更新后的需要花時間處理的可以在主循環執行）

觀察者回調函數中盡量避免執行其他觀察者的回調函數，防止循環調用

示例代碼

下面簡單實現人機交互模塊在某種情況下需要保存參數，具體如何保存參數由參數模塊實現，人機交互模塊通過事件通知模塊告知參數模塊需要保存數據。

初步來看，可能中間多了一個，嫌實現麻煩，不如直接調用；但是從后期功能擴展和解耦來看，這是很有必要的。

事件通知模塊

頭文件定義

#ifndef _NOTIFY_H_ #define _NOTIFY_H_ #include  /**
  * @brief 應用模塊ID枚舉定義
  *
  */ typedef enum {
    NOTIFY_ID_HMI = 0, // 人機交互模塊 NOTIFY_ID_SYS_PARAM, // 參數管理模塊 NOTIFY_ID_TOTAL
} NotifyId_e; /**
  * @brief 事件類型枚舉定義
  *
  */ typedef enum {
    NOTIFY_EVENT_PARAM_UPDATE, // 參數更新事件, 對應結構體 PrramUpdateInfo_t NOTIFY_EVENT_TOTAL
} NotifyEvent_e; typedef struct { uint16_t addr; uint32_t param;
}PrramUpdateInfo_t; typedef int (*EventNotifyCB)(NotifyId_e id, NotifyEvent_e eEvent, const void *pData, uint32_t length); extern void Notify_Init(void); extern int Notify_Attach(NotifyId_e id, NotifyEvent_e eEvent, EventNotifyCB pfnCallback); extern int Notify_Detach(NotifyId_e id, NotifyEvent_e eEvent); extern int Notify_EventNotify(NotifyId_e id, NotifyEvent_e eEvent, const void *pData, uint32_t length); #endif /* _NOTIFY_H_ */

源文件實現

#include "notify.h" #include  static EventNotifyCB sg_pfnCallback[NOTIFY_ID_TOTAL][NOTIFY_EVENT_TOTAL]; /**
  * @brief      事件初始化
  *
  */ void Notify_Init(void) { memset(sg_pfnCallback, 0, sizeof(sg_pfnCallback));
} /**
  * @brief      添加事件監聽通知
  *
  * @param[in]  id          應用模塊ID
  * @param[in]  eEvent      事件
  * @param[in]  pfnCallback 回調函數
  * @return     0,成功; -1,失敗
  */ int Notify_Attach(NotifyId_e id, NotifyEvent_e eEvent, EventNotifyCB pfnCallback) { if (id >= 0 && id < NOTIFY_ID_TOTAL && eEvent < NOTIFY_EVENT_TOTAL) { sg_pfnCallback[id][eEvent] = pfnCallback; return 0;
    } return -1;
} /**
  * @brief      刪除事件監聽通知
  *
  * @param[in]  id          應用模塊ID
  * @param[in]  eEvent      事件
  * @return     0,成功; -1,失敗
  */ int Notify_Detach(NotifyId_e id, NotifyEvent_e eEvent) { if (id >= 0 && id < NOTIFY_ID_TOTAL && eEvent < NOTIFY_EVENT_TOTAL) { sg_pfnCallback[id][eEvent] = 0; return 0;
    } return -1;
} /**
  * @brief      事件通知
  *
  * @param[in]  id          應用模塊ID
  * @param[in]  eEvent      事件類型
  * @param[in]  pData       消息內容
  * @param[in]  length      消息長度
  * @return     0,成功; -1,失敗
  */ int Notify_EventNotify(NotifyId_e id, NotifyEvent_e eEvent, const void *pData, uint32_t length) { int i; if (eEvent < NOTIFY_EVENT_TOTAL) { for (i = 0; i < NOTIFY_ID_TOTAL; i++) { if (sg_pfnCallback[i][eEvent] != 0)
            {
                sg_pfnCallback[i][eEvent](id, eEvent, pData, length);
            }
        } return 0;
    } return -1;
}

參數應用層模塊

示例通信，作為觀察者監聽參數保存的消息。

#include "notify.h" static int Param_OnNotifyProc(NotifyId_e id, NotifyEvent_e eEvent, const void *pData, uint32_t length); void Param_Init(void) {
    Notify_Attach(NOTIFY_ID_SYS_PARAM, NOTIFY_EVENT_PARAM_UPDATE, Param_OnNotifyProc);
} // 事件回調處理 int Param_OnNotifyProc(NotifyId_e id, NotifyEvent_e eEvent, const void *pData, uint32_t length) { switch (eEvent)
    { case NOTIFY_EVENT_PARAM_UPDATE:
        {
            PrramUpdateInfo_t *pInfo = (PrramUpdateInfo_t *)pData;
            SaveParam(pInfo->addr, pInfo->param);// 保存參數 } break; default: break;
    } return 0;
}

人機交互應用層模塊

示例通信，作為被觀察者通知/發送參數保存的消息。

#include "notify.h" void Hmi_Init(void) {

} // 需要保存參數 int Hmi_SaveProc(void) {
    ParamUpdateInfo_t info;

    info.addr = 5;
    info.param = 20;

    Notify_EventNotify(NOTIFY_ID_HMI, NOTIFY_EVENT_HMI_UPDATE, &info, sizeof(ParamUpdateInfo_t));
}
