中國上海，2025年7月29日——全球知名半導體制造商ROHM（總部位于日本京都市）今日宣布，推出工作時的電路電流可控制在業界超低水平的超小尺寸CMOS運算放大器“TLR1901GXZ”。該產品非常適用于電池或充電電池驅動的便攜式測量?jī)x、可穿戴設備和室內探測器等小型應用中的測量放大器。

近年來，隨著便攜式測量?jī)x和可穿戴設備等由電池驅動的應用對控制精度要求的不斷提高，用于量化溫度、濕度、振動、壓力、流量等參數的傳感器以及用來放大傳感器信號的運算放大器的重要性日益凸顯。另一方面，在致力于實現可持續發展社會等大背景下，應用產品的小型化和節能化已成為當務之急，對單個器件也提出了同樣的要求。在這種背景下，ROHM通過進一步優化多年來積累的“工藝技術”、“封裝技術”和“Nano Energy?電路技術”，開發出滿足“小型化”、“低靜態電流”和“高精度”三大需求的運算放大器。

新產品通過采用引腳間距縮小至0.35mm的WLCSP*1封裝，實現1mm2以下的超小尺寸，同時兼具超低靜態電流特性，工作時的電路電流可控制在業界超低的160nA（Typ.）。由此，該新產品不僅能在有限的空間內實現高密度安裝，還能大大延長電池壽命和應用產品的續航時間。

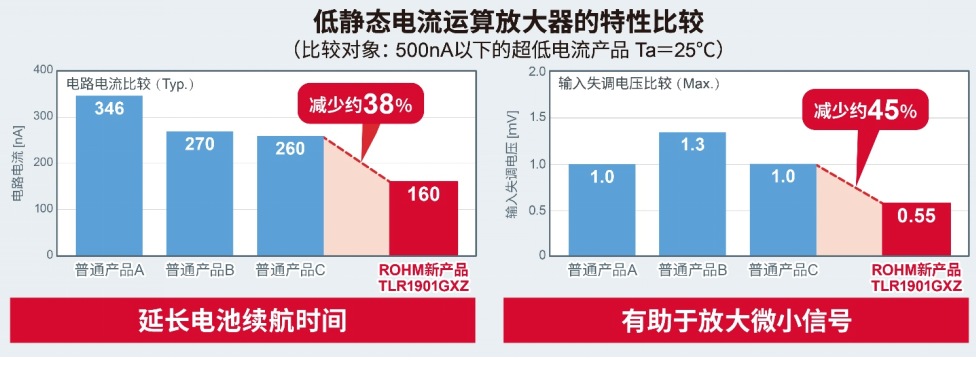

另外，新產品的輸入失調電壓*2在低靜態電流運算放大器中表現尤為突出，最大僅為0.55mV，比普通產品減少約45%。輸入失調電壓溫漂*3也能保證最大僅7μV/℃，即使在易受外部溫度影響的設備中也能實現高精度工作。

此外，若搭配ROHM的超小型通用電阻器MCR004（0402尺寸）和MCR006（0603尺寸）作為運算放大器的增益調節等外圍元件使用，可進一步提升設計的靈活性。0402尺寸還提供環保型無鉛電阻產品MCR004E。

新產品已于2025年6月開始暫以2萬個/月的規模投入量產。此外，新產品已經開始通過電商進行銷售（樣品價格300日元/個，不含稅）。為便于客戶進行初期評估和替換研究，ROHM還提供可支持SSOP5封裝的裝有IC的轉接板。

未來，ROHM將持續推進產品的小型化，同時利用自有的超低靜態電流技術進一步降低運算放大器的功耗。另外，ROHM還將持續致力于提升產品在低噪聲、低失調電壓和擴大電源電壓范圍等方面的性能，并通過提升應用產品的控制精度為解決社會課題貢獻力量。

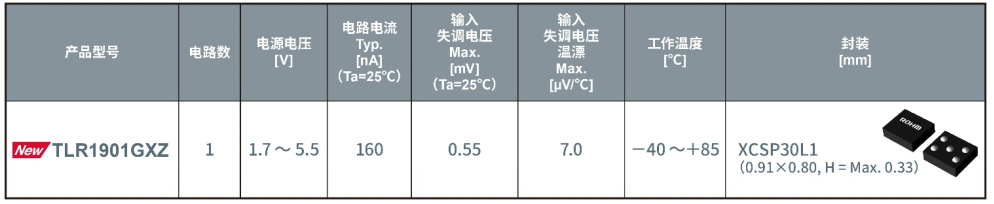

＜產品主要特性＞

＜應用示例＞

?消費電子：可穿戴設備、智能設備、人體感應傳感器等

?工業設備：氣體探測器、火災報警器、便攜式測量?jī)x、各種物聯網設備用的環境傳感器等

＜電商銷售信息＞

發售時間：2025年6月起

電商平臺：新產品在電商平臺將逐步發售。

?產品型號：TLR1901GXZ-E2

?裝有IC的轉接板：TLR1901GXZ-EVK-001

＜關于Nano Energy?＞

Nano Energy?是指通過融合ROHM垂直整合型生產體制中的“電路設計”、“布局”和“工藝”三大先進模擬技術，實現了納安（nA）級電路電流的超低靜態電流技術。該技術不僅可以延長電池供電的物聯網設備和移動設備的續航時間，還有助于不希望增加功耗的工業設備等實現高效運行。

?Nano Energy?是ROHM Co., Ltd.的商標或注冊商標。

＜術語解說＞

*1）WLCSP（Wafer Level Chip Scale Package）

在晶圓狀態下完成引腳成型和布線，隨后切割成芯片的超小型封裝。與將晶圓切割成芯片后通過樹脂模塑形成引腳等的普通封裝形式不同，這種封裝可以做到與內部的半導體芯片相同大小，因此可以縮減封裝的尺寸。

*2）輸入失調電壓

運算放大器輸入引腳間產生的誤差電壓。

*3）輸入失調電壓溫漂

溫度升降導致輸入失調電壓的波動。該波動量越小，運算放大器的精度越高。
