項目概述：KT6368A藍牙芯片

項目名稱：KT6368A藍牙雙模芯片集成

目標：將低成本，易于使用的藍牙功能嵌入到雙向數據通信設備中(例如，物聯網傳感器，可穿戴設備，工業控制)。

為什么要做這個項目?

1. 具有成本效益的解決方案

KT6368A提供具有競爭力的價格和最小的開發開銷，是批量生產的理想選擇。

消除了復雜的藍牙協議棧，減少了研發時間。

2. 雙模式的靈活性

支持BLE(低功耗藍牙)和SPP(經典藍牙)，滿足不同需求：

適用于節能應用程序(如健康監視器)的BLE。

SPP用于需要高吞吐量數據的Android設備(例如，串行通信)。

3. 簡化了集成

預編程固件和AT命令使快速設置無需深厚的藍牙專業知識。

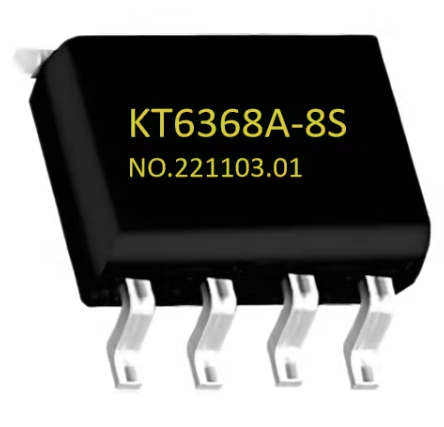

小巧的SOP8封裝簡化了PCB設計。

它是如何工作的

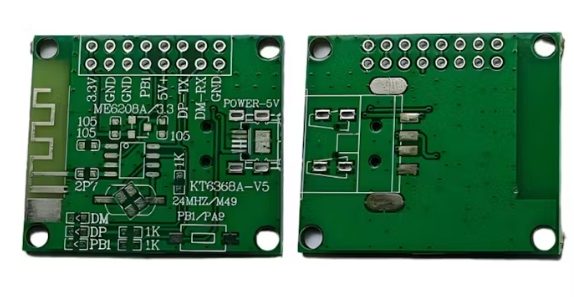

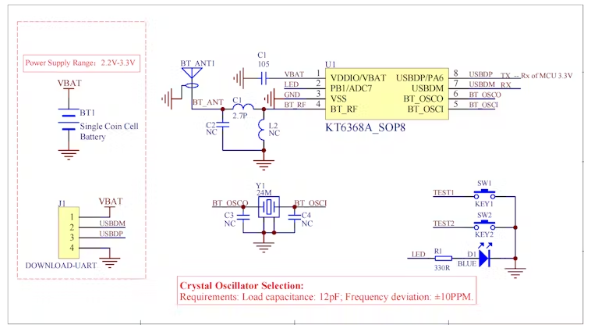

1. 硬件設置

電源：2.2V-3.3V(推薦LDO);避免MCU GPIO電源)。

UART接口：通過TX/RX引腳連接到MCU (100Ω系列電阻用于電平保護)。

天線：單線天線或PCB走線(保證間隙;無金屬干擾)。

晶體振蕩器：24MHz，±10ppm精度(對射頻穩定性至關重要)。

2. 關鍵功能

AT命令控制：

設置藍牙名稱(‘ AT+BM\r\n ‘)，波特率(’ AT+CT01\r\n ’為9600 bps)或UUID (' AT+U0FFF0\r\n ')。

示例：‘ AT+BMMyDevice\r\n ’將BLE設備重命名為“MyDevice”。

數據直通：

BLE模式：啟用UUID ‘ FFF1 ’上的通知后，通過UART發送的數據傳輸?shù)绞謾C應用程序(例如，LightBlue)。

SPP模式：作為Android設備的虛擬串口。

連接狀態：

引腳2在連接時輸出高電平(LED指示燈可能)。

3. 低功耗選項(KT6328A版本)

平均電流：20μA(未連接)/ 4.3mA(已連接)。

廣播間隔可調(‘ AT+UT03\r\n ’為1000ms間隔)。

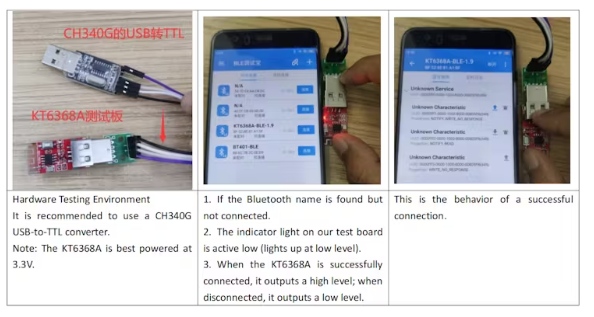

4. 測試與調試

初步檢查：

驗證上電串行輸出(例如，‘ TM+KT6368A-BLE ’)。

使用藍牙測試箱驗證頻率偏差(±20KHz最大值)。

常見陷阱：

晶振質量影響連通性。

AT命令格式不正確(必須以‘ \r\n ’結尾)。

示例用例

智能傳感器中心：

1. MCU(如STM32)采集溫度數據。

2. KT6368A通過BLE將數據傳輸?shù)绞謾C應用程序(UUID ' FFF1 ')。

3. 應用程序處理數據并發送命令返回(例如，‘ AT+BR05\r\n ’以降低傳輸功率)。

結果：以最小的功耗進行實時監控。

關鍵

優勢：低成本，雙模支持，即插即用AT命令。

挑戰：晶體振蕩器的選擇，定時AT命令(等待2.5s后通電)。

理想用途：快速原型和可擴展的藍牙設備生產。

本文編譯自hackster.io
