一、?晶體管負反饋放大電路

?晶體管負反饋放大電路是一種電子電路，通過引入負反饋來改善放大電路的性能。? 這種電路通過在輸出端采集信號并反饋到輸入端，以降低放大倍數，但提高電路的穩定性、減少非線性失真和噪聲，從而提升電路的整體性能?。

晶體管負反饋放大電路的基本結構包括前饋通路和反饋通路。前饋通路負責信號的放大，而反饋通路則在輸出端采集電壓或電流信號，經過反饋網絡處理后反饋到輸入端與原始信號進行差分。這種結構使得電路在降低放大倍數的同時，能夠顯著改善電路的穩定性和線性度?。

負反饋放大電路根據輸入信號和輸出信號的類型，可以分為四種基本類型：電壓放大（電壓到電壓）、跨阻放大（電流到電壓）、跨導放大（電壓到電流）和電流放大（電流到電流）。每種類型的電路適用于不同的應用場景，通過不同的前饋和反饋網絡組合來實現?。

引入負反饋后，晶體管放大電路的性能可以得到顯著改善。首先，負反饋提高了放大倍數的穩定性，減少了非線性失真和噪聲。其次，負反饋還能夠展寬電路的通頻帶，使得電路在更寬的頻率范圍內保持穩定的放大性能。此外，負反饋還能夠調整電路的輸入阻抗和輸出阻抗，滿足不同的應用需求?。

二、晶體管負反饋放大電路放大倍數推導

1、放大倍數的推導

我們假設的電路在沒有負反饋的時候，電路增益為A(也稱為開環增益，或者裸增益，等于各極增益的乘積)。實際放大倍數Av可以表示為：

這個公式可以推導出來，但推導的過程沒有這么重要，我簡單記錄在這里，不理解也沒有關系，因為后邊使用到運算放大器的時候，“虛斷”與“虛短”結合，即便不理解推導過程也不影響使用。

以下的所有推導過程都只考慮交流通路，因為放大的本來就是交流信號。

設輸入信號Vi，輸出信號為Vo，開環增益為A，實際增益為Av，其中 Av= Vo/Vi

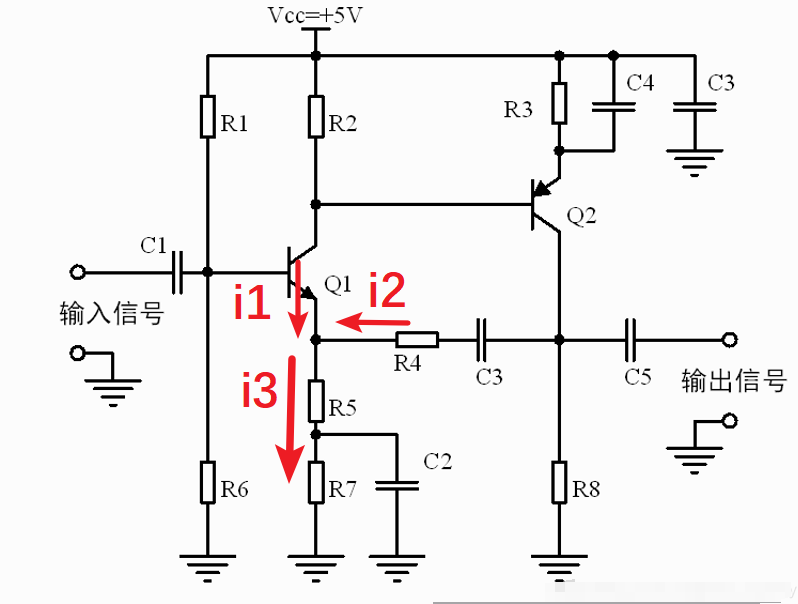

分析R4與R5的連接點，電流的關系

電阻R4是反饋電阻，流過R4的電流i2可以表示為：

流過R5的電流i3可以表示為：

對于R4與R5連接點的電流情況分析，可知：

i1的理解比較麻煩，要假設電路是開環工作，沒有負反饋，當輸出電壓為Vo的時候，應該輸入的電壓為Vi’。

Vi’=Vo/A

這個假想的輸入電壓在到達R4與R5的連接點的時候，感受到的電阻就是R4//R5

i1=(Vo/A)/(R4×R5/(R4+R5))

所以

Vi/R5=(Vo-Vi)/R4+(Vo/A)×((R4+R5)/(R4×R5))

整理成Vo/Vi的格式得到：

2、實用的放大倍數公式

R4是反饋電阻，令β=R5/(R4+R5)，那么放大倍數可以表示為：

β表示有多少輸出返回到了輸入，稱為反饋率。上述公式是非常重要的一個公式，不僅適用于此處的晶體管負反饋放大，也??能夠應用到運算放大器中。如果認為開環增益A非常大，那么反饋率幾乎就是放大倍數的倒數：

注意，前提是開環增益A非常大。因此電路設計中，要時刻注意，想辦法讓開環增益盡可能的大一些。

不難看出，省略的是上述公式中的i1，因為A很大，Vo一定，所以Vi’很小，所以就把i1忽略了。這也是使用運放芯片時所謂的“虛斷”。認為由于i1這個電流太小所以忽略。
