這是PIC編程系列的第4個教程，今天我們將制作我們自己的PICKIT 2克隆版本。因?yàn)樵瓉?lái)的PIC套件太貴了，由于它的保護系統和沉重的硬件。是時候設計一個克隆PIC套件版本2了。這是一個開源項目，已經在市場上可用。你也可以從亞馬遜的鏈接上買到。但是關于正確的引導加載程序和硬件的信息非?；靵y，沒有人在互聯網上給出適當?shù)男畔?。我將提供所有的硬件文件，軟件鏈接和引?dǎo)程序文件在同一地方，使其更容易理解和DIY。有很多網站在網上賣這個，也有一些高級的選擇。

這個PIC系列是由PCBWAY贊助，一個可靠的和負擔得起的PCB/PCBA制造商來自中國。PCBWAY是所有原型需求的一站式解決方案。隨著系列的繼續，我們將從PCBWAY訂購我們的開發板。

如何PICKIT 2克隆工作：

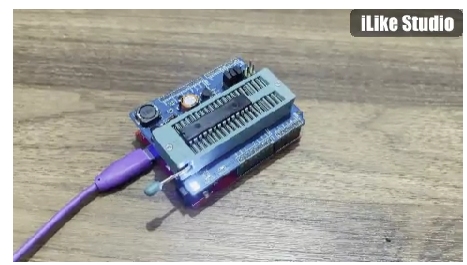

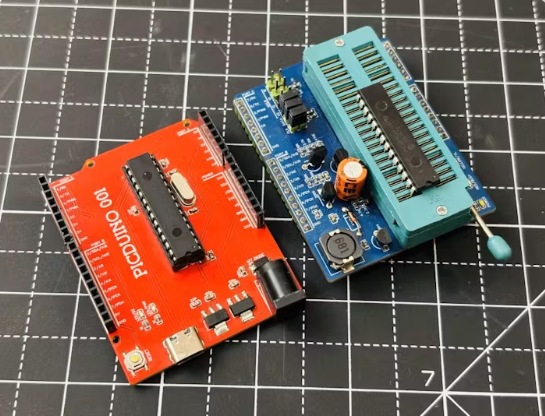

它基本上是基于PIC18F2550，是的，與我們?cè)赑ICDUINO項目中使用的芯片相同。因?yàn)檫@個IC支持USB，這正是我們需要的PIC套件。但我們不是要做一個獨立的項目，因?yàn)樗峭粋€(gè)芯片，我設計了一個盾牌。它可以直接插入PICDUINO，并具有不同引腳PIC編程的板載選項。

注意：我們可以使用這個PICKIT 2克隆板對任何IC進行編程，但是為此我們需要通過原始的PICKIT 3在IC中刻錄PICKIT 2引導加載程序。

組件要求:

?PICDUINO板：以前的項目

?ZIF插座- 40針

?電阻0603 - 47歐姆，470歐姆，2k7, 4k7, 10k， 22k和100K

?SMD 0603 led

?電容器100nF， 47uF

?電感器680哦

?晶體管2N3904和2N3906

?4針SMD觸覺按鈕

?引腳頭和連接器

線路圖:

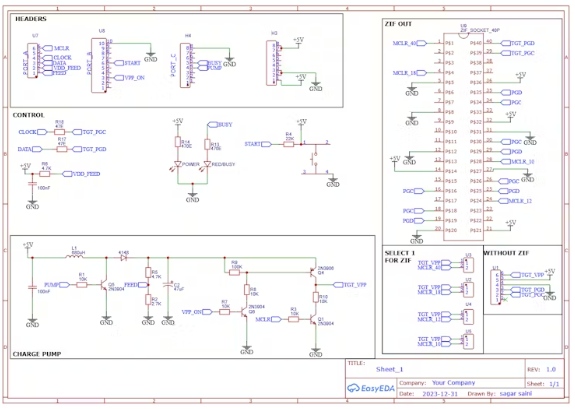

我修改了電路，保持與市場上已經存在的克隆板相同的連接。并增加了一些額外的編程選項。您可以在ZIF和不ZIF編程方法之間進行選擇。因?yàn)镻IC微控制器需要通過MCLR引腳進行高電壓編程復位。為了在電路中實現這一點，板載晶體管2n3904和3906形成升壓轉換器配置。該電路設計用于在MCLR引腳處獲得適當?shù)碾妷?2v(高壓)。編程芯片的選擇是基于引腳數和ZIF/不ZIF。這將在下一節中描述。

PCB設計與編程方法：

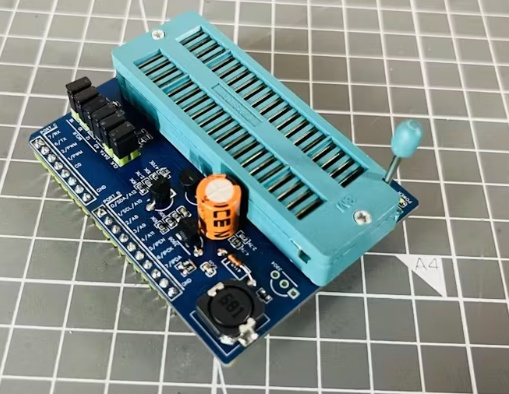

PCB與PICDUINO完全兼容，因?yàn)樗挥谠摪迳?。所以所有的引腳頭已經在適當?shù)姆绞綄?duì)齊。電源來自PICDUINO板的USB端口。ZIF插座用于編程不同的引腳芯片。相應IC的MCLR引腳應與該引腳對齊。這可以由船上的跳躍者選擇。

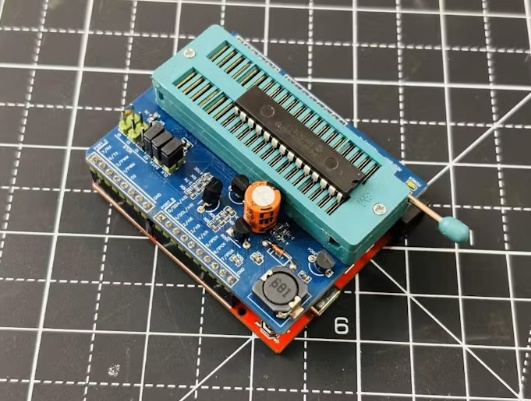

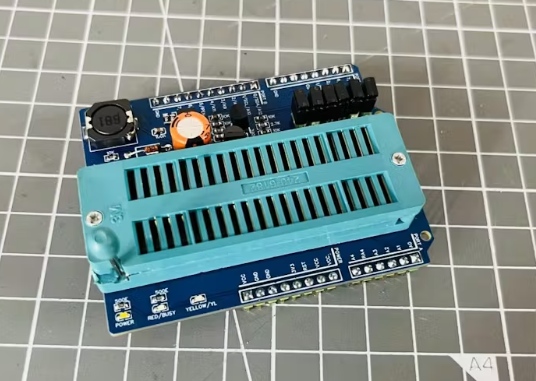

ZIF：例如，您需要通過PIC套件2克隆編程18引腳PIC，然后更改MCLR 18(2引腳頭)上的跳線。在此之后，將IC對準MCLR 18引腳的ZIF插座。同樣的40針I(yè)C只是改變跳線到MCLR 40，然后把芯片在一個ZIF插座進行編程。

沒有ZIF：如果你不想弄亂ZIF插座。該集成電路可以按原PIC的傳統方式通過頭進行編程。6個引腳頭是在原來的PIC中給出的，根據給定的原理圖進行連接，你就可以走了。

我使用PCBWAY進行PCB制造，這是最可靠和值得信賴的服務之一。下訂單很容易，而且我對質量感到驚訝。在同樣的價格點上，它比其他制造商要好。

組裝PCB：

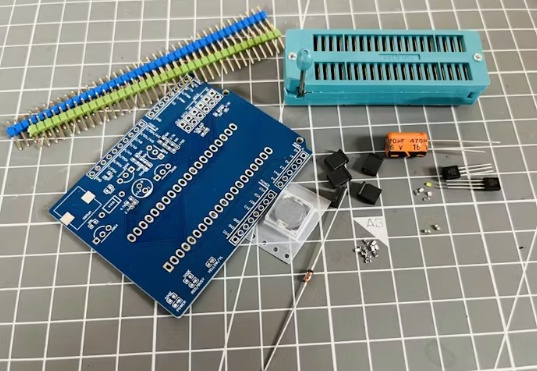

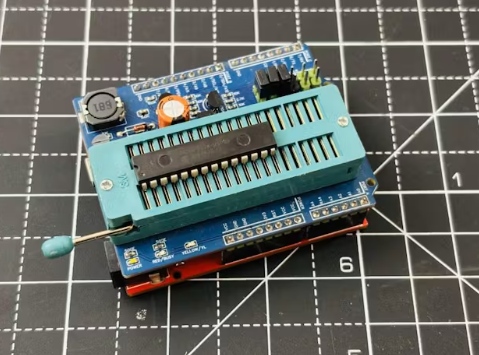

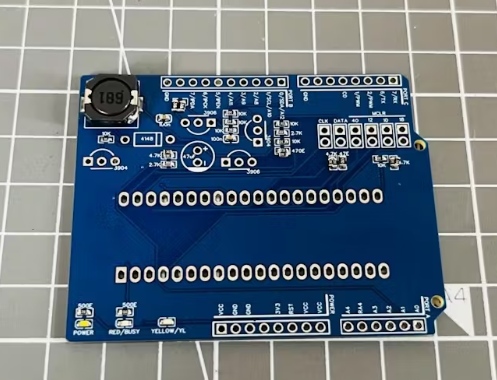

在訂購pcb后，我在實驗室的顯微鏡下組裝。如果你不想搞砸這些事情，你可以嘗試PCB組裝服務。我收集了我所有的組件在一個地方，并焊接他們一個接一個，從SMD的DIP和引腳頭開始。我花了大約一個半小時。從這里下載所有需要的硬件文件。

上傳PICKIT 2 Bootloader：

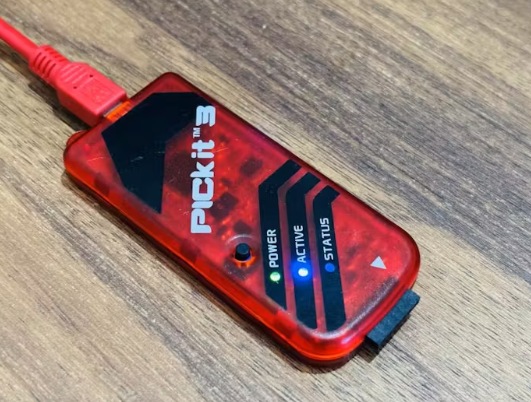

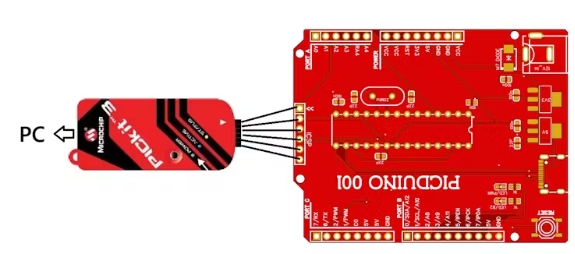

現在是時候更新PICDUINO引導加載程序了，下載固件。HEX文件從這里并使用原始的PICKIT3和PICDUINO板載頭在PIC18F2550芯片中刻錄引導加載程序。這是一個一次性的過程，你可以借用PICKIT3一段時間，上傳引導加載程序后，你有你的克隆準備好了，現在這個克隆板可以用來編程和刻錄引導加載程序在其他芯片。

工作:

以下是用4個簡單步驟描述的編程教程：

步驟1：成功燒錄pic kit 2 bootloader后，通過USB插入PICDUINO。

步驟2：根據給定的原理圖或通過ZIF插座將PIC套件連接到微控制器。

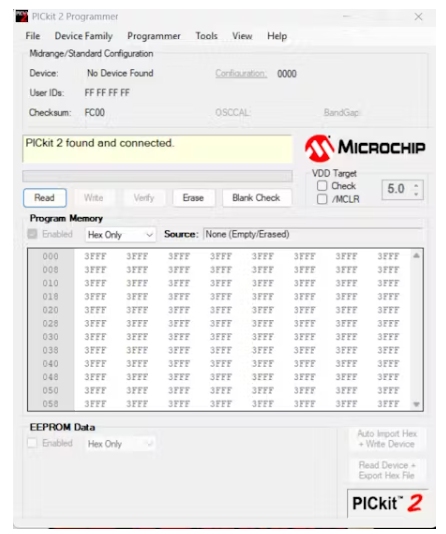

步驟3：?jiǎn)?dòng)PICKIT 2軟件，它會自動檢測IC。有時對于新的PIC，我們需要下載操作系統，當點擊時自動重定向，在工具菜單下>更新操作系統>打開一個文件夾>選擇HEX >等待>完成。

步驟4：選擇HEX文件(BLINK代碼)，然后單擊write，這將需要幾秒鐘，并將代碼轉儲到您的IC中，并返回消息：編程成功。

本文編譯自hackster.io
