三極管放大電路設計需重點掌握元件選擇、靜態工作點設置、溫度補償?shù)群诵募记?，以下是關鍵要點：

靜態工作點設置

靜態工作點直接影響電路性能，通常設為Uce約為電源電壓的一半，為信號正負變化提供對稱空間。例如在共射放大電路中，R1和R2通過調節電流控制三極管處于放大狀態(Uce≈Vcc/2)。若Uce偏向Vcc則趨向截止，偏向0V則趨向飽和。 ?

溫度補償技巧

差分放大電路通過雙管對稱設計有效抑制溫度漂移。例如，溫度升高導致基極電流上升時，兩管集電極電流同步增大，通過輸出差分信號抵消溫漂影響。實際應用中需合理選擇Re電阻值平衡放大能力與溫漂抑制效果。 ?

直流偏置電阻調節

R1、R2作為直流偏置電阻，通過控制電流大小決定三極管工作狀態。例如，增大R1/R2阻值可使三極管從放大狀態進入截止或飽和狀態，需根據信號幅度動態調整以優化線性放大區間。 ?

信號耦合方式

耦合電容C1、C2實現信號傳遞，利用電容電壓不能突變的特性完成交流信號耦合。設計時需匹配電容容量與信號頻率，避免相位失真。

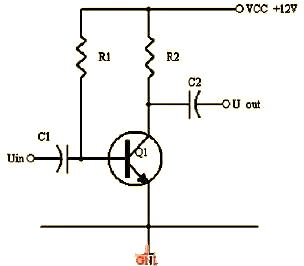

放大電路的核心在于三極管，因此對三極管的基本了解至關重要。三極管可構成多種放大電路，此處我們僅聚焦于幾種常見類型進行解析。圖1所示即為一例共射基本放大電路。對于放大電路，我們需要掌握的關鍵內容包含：深入剖析電路中各元件的職能;透徹理解放大電路的工作原理;具備分析并計算電路靜態工作點的能力;以及充分領悟靜態工作點設置的意義與策略。

三極管作為放大電路的核心元件，其作用至關重要。在實際應用中，由三極管構成的放大電路形式多樣，為了更好地理解和應用，我們選取了共射基本放大電路進行詳細解析(如圖1所示)。在分析此類電路時，我們需要掌握以下關鍵內容：

深入剖析電路中各元件的具體作用;

理解并闡述放大電路的放大原理;

掌握分析計算電路靜態工作點的方法;

明確靜態工作點設置的重要性和具體方法。

其中，第四項內容在實際應用中顯得尤為關鍵。接下來，我們將結合圖1所示的共射基本放大電路，深入探討以上各點的具體含義和應用。

圖1中，C1和C2作為耦合電容，其核心作用是傳遞信號。由于電容兩端的電壓無法突變，當交流信號輸入時，輸出端的電壓會隨之變化，從而實現信號的耦合傳遞。需要注意的是，電容兩端的電壓并非完全不能變化，而是在一定條件下逐漸響應輸入信號。

R1和R2為三極管V1的直流偏置電阻，為三極管提供必要的工作條件。直流偏置的本質是為三極管注入穩定的電能，以確保其正常工作。在電路中，電源必須為直流電源，以保持工作的穩定性。通過電阻供電，如同調節水龍頭的水流，控制電流的大小，從而決定三極管的工作狀態。

三極管的工作狀態可以通過Uce的大小來判別。當Uce接近電源電壓VCC時，三極管處于載止?fàn)顟B(tài)，此時Ic電流較小，R2兩端電壓接近0V，Uce因此接近VCC。若Uce接近0V，則三極管進入飽和狀態，Ic電流達到最大值，無法再增大。這兩種狀態合稱為開關狀態。除此之外，三極管還處于放大狀態，此時Uce約為電源電壓的一半。通過觀察Uce的偏向，可以判斷三極管的工作趨勢。

在理解靜態工作點的設置目的和方法時，我們需明確其關鍵作用。靜態工作點不僅影響三極管的工作狀態，還對電路的性能和穩定性產生深遠影響。因此，合理設置靜態工作點對于優化電路性能至關重要。

放大電路的核心任務是將輸入信號進行放大后輸出，這通常涉及電壓、電流和功率的放大，但本文不深入探討這些細節。以正弦交流信號為例，我們關注的是信號大小的變化，即其正負變化。在圖1所示的放大電路中，靜態工作點的設置至關重要，通常設定為Uce接近電源電壓的一半。這一設置的目的在于為信號的正負變化提供對稱的空間。當沒有信號輸入時，即信號輸入為0，Uce作為參考點，通常設定為電源電壓的一半。隨著輸入信號的增大，Ib和Ic電流也會相應增大，導致電阻R2上的電壓U2升高，進而Uce降低。理論上，U2最大可達到VCC，使得Uce最小降至0V。反之，當輸入信號減小時，Ib和Ic電流會減小，U2降低，Uce則相應升高。這樣，在輸入信號的一定范圍內發生正負變化時，以1/2VCC為基準的Uce能夠獲得一個對稱的變化范圍。

為了將Uce設計成接近電源電壓的一半，我們需要考慮幾個關鍵因素。首先，Ic和Ib是三極管的核心電流，它們之間存在關系Ic=β×Ib。然而，對于初學者來說，確定Ic和Ib的合適值并不容易，因?yàn)檫@涉及到多個復雜因素。但一般來說，對于小功率管，Ic通常設定在零點幾毫安到幾毫安的范圍內;中功率管則在幾毫安到幾十毫安;而大功率管則在幾十毫安到幾安的范圍。通過合理選擇這些電流值，我們可以有效地設置靜態工作點，優化放大電路的性能。

在圖1所示的電路中，若設定Ic為2mA，我們可以通過電阻R2的阻值來計算。已知VCC為12V，那么1/2VCC即為6V。通過電阻定律R=U/I，我們可以得出R2的阻值為6V除以2mA，即3KΩ。接下來，若Ic保持為2毫安，那么Ib可以通過公式Ib=Ic/β來推算，其中β是關鍵參數。通常，β的理論取值約為100，因此Ib的值為2mA除以100，即20μA。進一步地，R1的阻值可以通過公式R1=(VCC-0.7V)/Ib來計算，其中0.7V是三極管的基極-發射極電壓。將已知數值代入公式，我們得到R1的阻值為56.5KΩ。然而，實際情況中，小功率管的β值可能遠大于100，甚至可能達到150到400或更高。因此，按照上述計算方法進行設計時，電路可能會進入飽和狀態。

這解釋了為何有時我們的計算看似無誤，但實際效果卻不佳。這背后的原因是理論計算與實際情況之間存在差異，特別是受β值的影響。在進行電路設計時，必須考慮這種差異以確保穩定性。

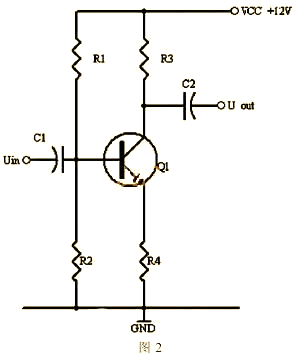

相比之下，圖2所示的分壓式偏置電路在分析和實際測量上更為一致。這種電路的設計和計算方法在實際應用中更為可靠和穩定。

在圖2所示的分壓式偏置電路中，我們同樣設定Ic為2mA，并設計Uce為1/2VCC，即6V。那么，如何確定R1、R2、R3和R4的取值呢?我們可以利用以下公式進行計算：由于Uce設計為6V，那么Ic乘以(R3+R4)應等于6V，同時近似認為Ic等于Ie。由此，我們可以推算出R3與R4的和為3KΩ。在實際操作中，R4通常取100Ω，而R3則一般選擇2.9KΩ。但需要注意的是，由于E24系列電阻中不存在2.9KΩ，因此我們通常會選擇更接近的2.7KΩ，這樣取值并不會帶來顯著差異。此外，R2兩端的電壓等于Ube加上UR4，即0.7V加上100Ω乘以2mA，約為0.9V。

接下來，我們?cè)O(shè)定Ic為2mA，并采用β的理論取值100來推算Ib，得到Ib=2mA/100=20μA。同時，我們需要估算流過R1的電流，通常這個電流取值約為Ib的10倍，即200μA。然后，我們可以利用電阻定律來計算R1和R2的阻值。得到R1約為56KΩ，而R2的阻值則取決于β的實際取值，若考慮實際情況中β值可能遠大于100，那么R2的實際取值可能為4.7KΩ。

溫度補償與穩定性? 溫度補償

最后，我們來了解放大電路的穩定工作原理。溫度升高會導致電流增加，因此通過R4反饋電阻和Ub偏置電壓的變化，可以抑制這種增加以穩定集電極電流。具體來說，當溫度升高導致集電極電流Ic增加時，發射極電流Ie也會相應增大。由于R4兩端的電壓與Ie成正比，即IeR4增大，而Ub由分壓電阻提供且基本保持穩定，因此Ube(Ub減去IeR4)會相應下降。這一變化會導致基極電流Ib減小，從而抑制了集電極Ic的進一步增加，有助于穩定集電極電流的直流工作點，進而減輕了溫度上升對電路的負面影響。

? 電流負反饋偏置電路

通過合理選擇偏置電阻和直流工作點，電流負反饋偏置電路因其出色的溫度穩定性而備受推崇。這種偏置電路在放大電路中得到了廣泛的應用，為了減少交流能量在R4上的損耗，可以加入C3電容，使交流信號旁路到地，從而提高放大電路的交流增益。因此，這種設計可以確保放大電路的穩定可靠運行。

綜上所述，要充分發揮三極管的優勢，就必須深入理解和掌握上述三種基本組態放大電路的工作原理和應用技巧。
