一、運算放大器輸出電壓如何計算

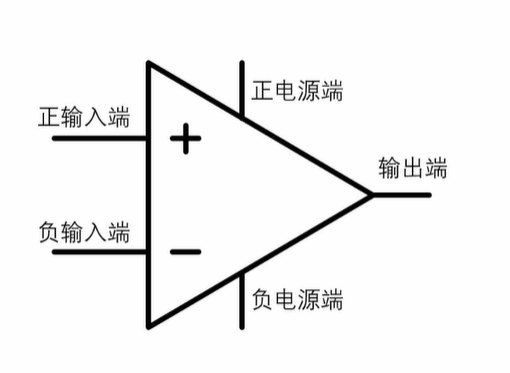

運算放大器是一個集成器件，它是由許多晶體管構成的。 從外部特性來看，運算放大器是由三個信號端口和兩個電源端口的組成的器件。 它由兩個具有高輸入電阻的電壓信號輸入端和一個低輸出電阻的電壓信號輸出端，以及兩個正負電源端。

在課本中，運算放大器的輸出電壓等于兩個輸入端電壓之差乘以一個的增益A0，Vout=A0(Vin1-Vin2)。 也就是說，課本上把運算放大器定為一個增益非常大的差分放大器，這樣的定義在我看來不是完美的。

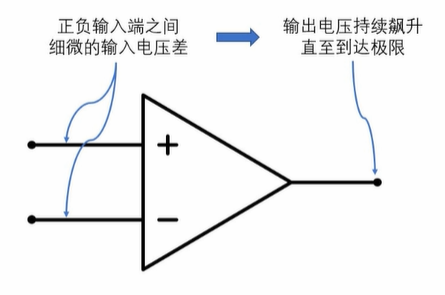

根據運放輸出電壓的公式Vout=A0(Vin1-Vin2)，只要輸入端口之間存在細微的電壓差，輸出電壓就會持續飆升至極限。 這樣的結果不是我們想要的。

為了是運放工作在正常狀態下，我們就必須引入反饋電阻，使得輸出的電壓可以影響輸入。 如下圖所示。

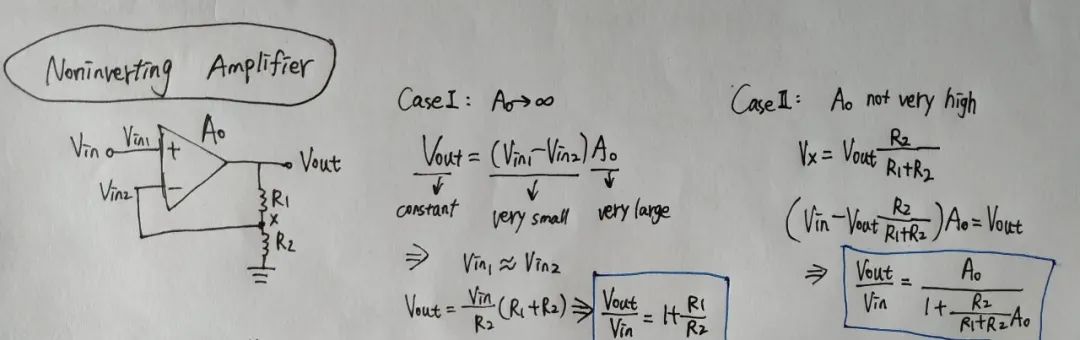

正向輸入的放大器，Case1是假設A0趨于無窮大，要求Vout是正向輸入的放大器，Case1是假設A0趨于無窮大，要求Vout是常量，那么Vin1-Vin2就趨于無窮小，Vin1和Vin2近似相等，也可以理解為“虛短”。 可以計算出Vout/Vin=1+R1/R2。 Case2是假設A0不是無窮大，圖中X點處的電壓VX。 從而計算出閉環增益Vout/Vin。 計算思路比較簡單。 主要是圍繞Vout=A0(Vin1-Vin2)這個公式進行計算。

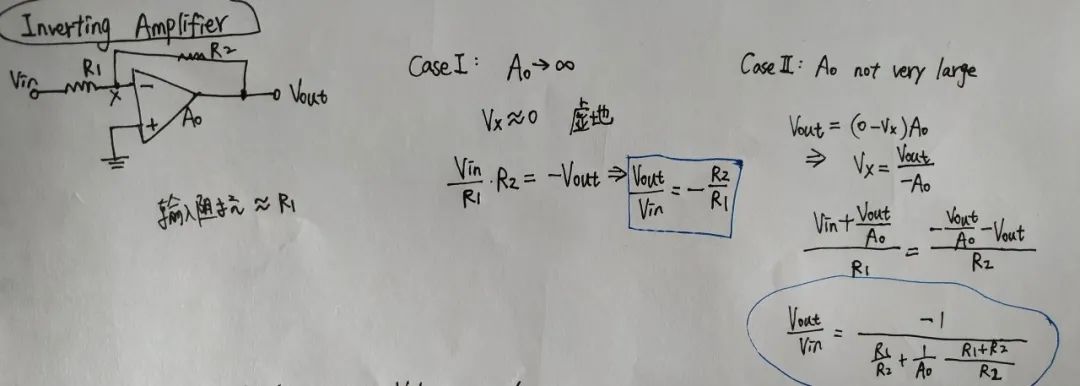

反向輸入的放大器，Case1是假設A0趨于無窮大，要求Vout是正向輸入的放大器，Case1是假設A0趨于無窮大，要求Vout是常量，那么Vin1-Vin2就趨于無窮小，Vin1和Vin2近似相等，也可以理解為“虛短”。 可以計算出Vout/Vin=1+R1/R2。 Case2是假設A0不是無窮大，圖中X點處的電壓VX。 從而計算出閉環增益Vout/Vin。 計算思路比較簡單。 主要是圍繞Vout=A0(Vin1-Vin2)這個公式進行計算。

二、如何實現運算放大器微弱信號放大？

傳感器+運算放大器+ADC+處理器是運算放大器的典型應用電路，在這種應用中，一個典型的問題是傳感器提供的電流非常低，在這種情況下，如何完成信號放大？張世龍指出，對于微弱信號的放大，只用單個放大器難以達到好的效果，必須使用一些較特別的方法和傳感器激勵手段，而使用同步檢測電路結構可以得到非常好的測量效果。這種同步檢測電路類似于鎖相放大器結構，包括傳感器的方波激勵，電流轉電壓放大器，和同步解調三部分。他表示，需要注意的是電流轉電壓放大器需選用輸入偏置電流極低的運放。另外同步解調需選用雙路的SPDT模擬開關。

另有工程師朋友建議，在運放、電容、電阻的選擇和布板時，要特別注意選擇高阻抗、低噪聲運算和低噪聲電阻。有網友對這類問題的解決也進行了補充，如網友“1sword”建議：

1)電路設計時注意平衡的處理，盡量平衡，對于抑制干擾有效，這些在美國國家半導體、BB(已被TI收購)、ADI等公司關于運放的設計手冊中均可以查到。

2)推薦加金屬屏蔽罩，將微弱信號部分罩起來(開個小模具)，金屬體接電路地，可以大大改善電路抗干擾能力。

3)對于傳感器輸出的nA級，選擇輸入電流pA級的運放即可。如果對速度沒有多大的要求，運放也不貴。儀表放大器當然最好了，就是成本高些。

4)若選用非儀表運放，反饋電阻就不要太大了，M歐級好一些。否則對電阻要求比較高。后級再進行2級放大，中間加入簡單的高通電路，抑制50Hz干擾。
