一、運算放大器的工作原理

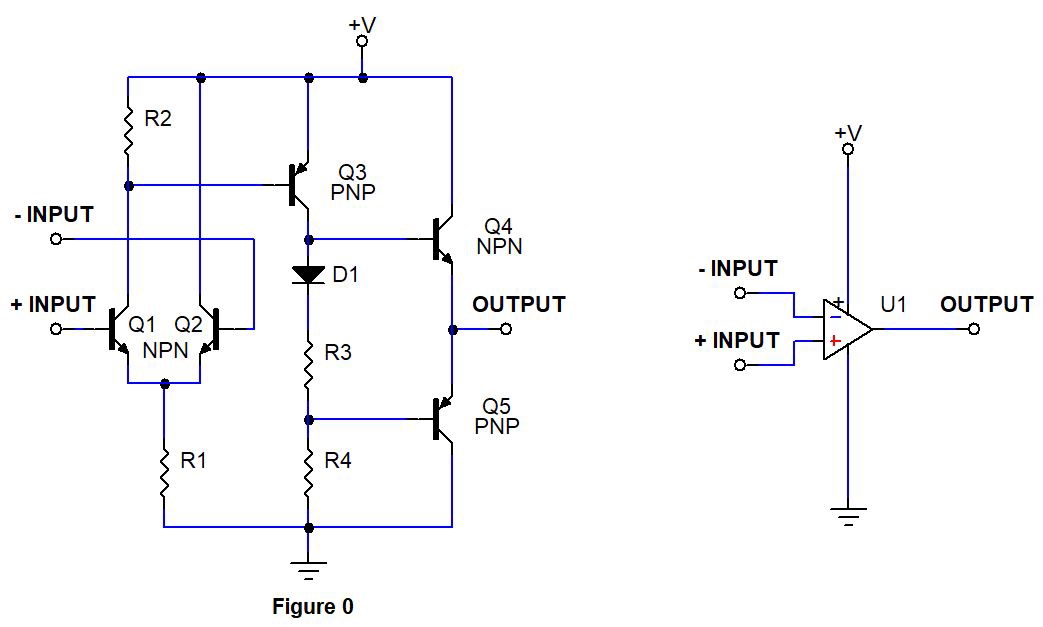

有幾件事是理解運算放大器及其工作的基本要素。圖0中的電路顯示了運算放大器的符號U1和運算放大器內部的簡化原理圖。運算放大器具有正極和負極電源連接。這從電源提供電源來操作此設備。

可根據應用使用單個或分離式電源。運算放大器具有三個信號端子：正信號輸入、負信號輸入和運算放大器信號輸出。運算放大器由晶體管組成的差分輸入級（Q1、Q2）、電平轉換器級Q3和輸出級（Q4、Q5）組成，如圖0所示。

當正電壓施加到+輸入作為Q1基極并且–輸入接地時，Q3將被激活（閱讀有關晶體管工作的信息以更好地了解這一點）。這允許電流從發射極流向Q3的集電極端子。因此，將在R3和R4上產生正電壓。該電壓激活Q4，輸出將顯示+V電壓電平。

另一方面，當施加正電壓時 – 輸入和 +輸入接地。Q3不會被激活，因此Q4將處于關斷狀態，但是Q5將打開，因?yàn)樗且粋€(gè)PNP晶體管，其基極的低邏輯激活它們?，F(xiàn)在，輸出引腳將呈現低電平狀態，Q5提供通過其發射極到集電極端子的電流灌電流路徑。

二、運算放大器的計算公式

1、基本增益計算公式：

運算放大器是一個高增益的放大器，它的放大倍數可以根據以下公式計算：

G=-(Rf/Rin)

其中，G為運算放大器的放大倍數，Rf為反饋電阻（連接輸出端和輸入端的電阻），Rin為輸入電阻（連接輸入端和地的電阻）。

2、輸入偏置電流計算公式：

運算放大器的輸入端存在一個非零的偏置電流，它的大小可以根據以下公式計算：

Ib=(Ib1+Ib2)/2

其中，Ib為輸入偏置電流，Ib1和Ib2分別為運算放大器兩個輸入端的偏置電流。

3、輸出電壓計算公式：

運算放大器的輸出電壓可以根據以下公式計算：

Vout=-(G*(V2-V1)+Vos)-Ib*Rin

其中，Vout為輸出電壓，G為運算放大器的放大倍數，V2和V1分別為輸入端的電壓，Vos為運算放大器的輸入偏置電壓，Ib為輸入偏置電流，Rin為輸入電阻。
