2024年9月29日，中國上海——南芯科技（證券代碼：688484）宣布推出專為車載攝像頭模塊設計的高性能電源管理芯片（PMIC）系列。憑借“高集成、高效率、高可靠”的優勢，該PMIC系列僅用單顆芯片即可實現安全高效的車載攝像頭電源管理，助力客戶提升ADAS系統的集成度，為更高級別的智能駕駛提供支持。該系列均已通過AEC-Q100認證，其中，SC6201Q已實現規模量產，SC6205Q和SC6208Q等后續產品即將進入送樣階段。

高集成：單芯片解決方案

隨著智能駕駛技術的發展，車載攝像頭作為“汽車之眼”，是自動巡航、自動泊車等ADAS功能不可或缺的核心組件。據相關機構預測，到2025年，國內乘用車攝像頭總搭載量將超1億顆，平均搭載數量將增長至4.9顆，相比2021年幾乎翻倍。這一趨勢要求車載攝像頭模塊尺寸更加輕量化和小型化，從而在有限的空間內集成更多模塊。

南芯車載攝像頭PMIC系列將多顆降壓轉換器和低壓差線性穩壓器（LDO）集成到單顆芯片，通過多級降壓提供穩定和可調節的電壓輸出，以滿足不同圖像傳感器不同電壓級別的供電需求。以SC6201Q為例，芯片集成了1個高壓降壓轉換器、2個低壓降壓轉換器和1個LDO，大幅節省客戶PCB面積，減小產品尺寸。

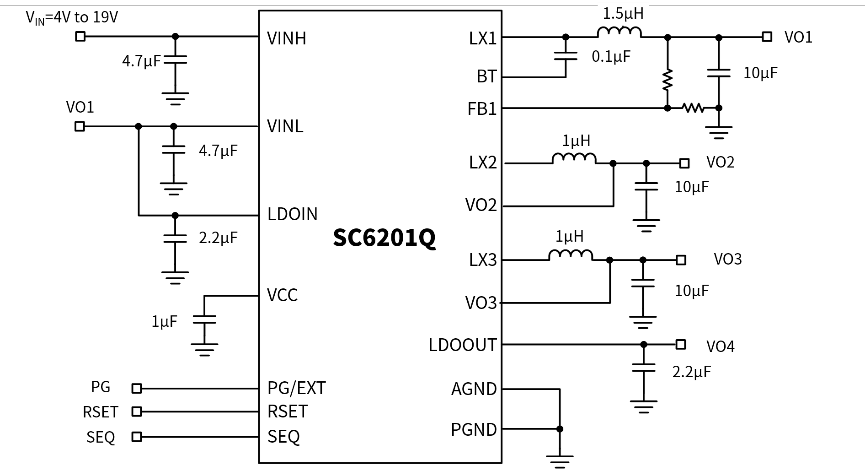

（SC6201Q的典型應用電路）

由于生產商的差異，不同車載攝像頭模組的驅動電壓設置和序列控制各不相同，需要外部元件配置。SC6201Q可通過在SEQ和RSET引腳對地連接不同電阻來配置調整CMOS圖像傳感器的上電時序和模擬供電電壓，系列后續產品還計劃通過I2C接口直接配置，進一步減少外部元件數量，簡化模組電源設計，讓車載攝像頭模塊更加小巧。

該系列PMIC支持電池直接供電及同軸電纜供電，適用于環視、側視、前視、艙內等幾乎所有車載攝像頭模組。

高效率：優化溫升與圖像質量

攝像頭通常安裝在汽車外部，對溫度敏感，過高的溫度會導致熱噪聲增加，降低圖像質量。因此，高效率的電源管理芯片對維持攝像頭穩定運行和提供高質量圖像至關重要。

憑借南芯在降壓轉換器領域的豐富積累，最新車載攝像頭PMIC系列支持寬輸入電壓，擁有出色的能量轉換效率。以SC6201Q為例，其高壓降壓轉換器支持4V到19V的輸入電壓，以及可調的輸出電壓和2A輸出電流，為低壓降壓轉換器和LDO供電。低壓降壓轉換器的輸入電壓范圍為2.7V到5.5V，采用固定輸出電壓，支持1.5A和0.75A的輸出電流。降壓轉換器的峰值效率分別可達93.0%、87.4%、91.7%。

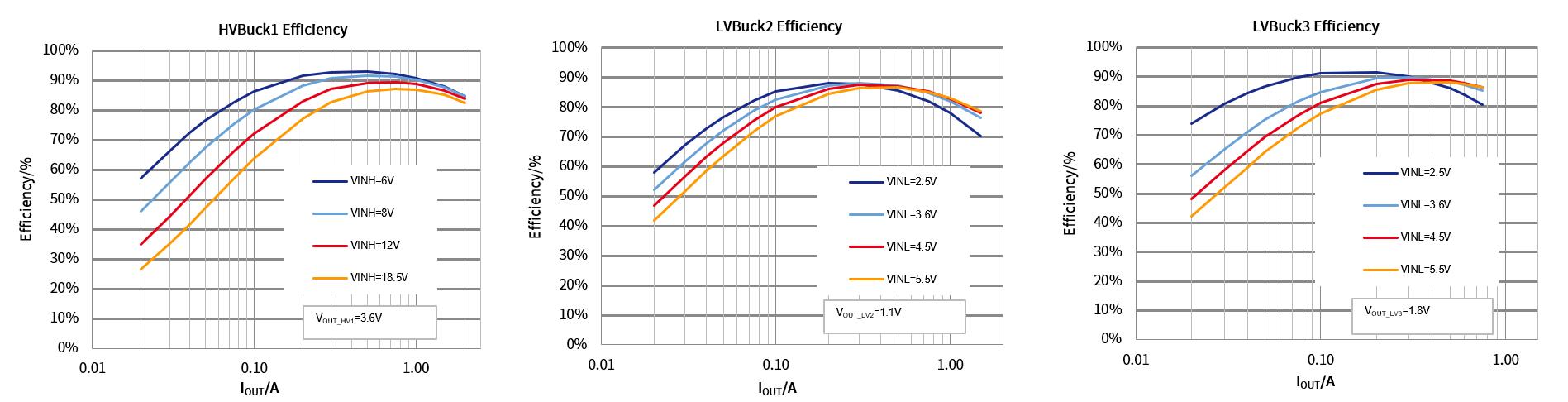

（SC6201Q集成降壓轉換器的效率曲線）

芯片集成的LDO同樣具備高穩定性，1kHz環境下的電源抑制比（PSRR）可達70dB，典型場景下的輸出噪聲低至60μV。

（SC6201Q集成LDO的PSRR與輸出噪聲曲線）

高可靠：多重保護，無懼干擾

這款PMIC系列的所有開關轉換器均工作在2.2MHz固定頻率的PWM模式，集成展頻和移相技術，以優化EMI表現，無需使用共模扼流圈即可通過最嚴苛的CISPR 25 Class 5標準。

該系列也支持多種保護功能，針對輸入欠壓與過壓、輸出欠壓與過壓均設置了保護機制，并支持逐周期電流限制和熱關斷保護。

南芯科技車規級產品家族

南芯科技汽車解決方案面向未來綠色和智能的出行方式，涵蓋車載充電、智能座艙、智能駕駛和車身控制等應用，致力于為客戶推出一站式芯片解決方案。我們扎根于客戶研發場景，基于客戶應用不斷進行定制設計迭代，幫助客戶在汽車核心應用領域更快地設計出效率更高、集成度更高、安全性更高的產品。

#####

關于南芯科技

上海南芯半導體科技股份有限公司（簡稱：南芯科技，證券代碼：688484）是國內領先的模擬和嵌入式芯片設計企業之一，產品覆蓋充電管理芯片、DC-DC芯片、AC-DC芯片、充電協議芯片、鋰電管理芯片、驅動芯片等，通過打造豐富的產品矩陣，滿足客戶系統應用需求。自創立以來，我們堅持以客戶價值為中心，為客戶提供完整的解決方案，致力于為消費電子、汽車、工業等多種行業應用場景提高能源轉換效率。更多信息，請瀏覽網站：https://cn.southchip.com/
