DC-DC外圍電感選型需要考慮以下幾個參數：

電感量L

L越大，儲能能力越強，紋波越小，所需的濾波電容也就越小。但是L越大，通常要求電感尺寸也會變大，DCR增加。導致DCDC效率低，相應的電感成本也會增加。

自諧振頻率f0

由于電感中存在寄生電容，使得電感存在一個自諧振頻率。超過此f0時，電感表現為容性效應，低于f0，電感才表現為感性(阻抗隨頻率增大而增大)

內阻DCR

電感的直流電阻DCR，該內阻造成I2*R的能量消耗，一方面造成DCDC效率低，同時也是導致電感發熱的主要原因。

飽和電流Isat

電感量下降30%時對應的DC電流值。

有效電流Irms

電感表面溫度上升到40度時的等效電流值

DCDC電感選型步驟：

1、根據DCDC輸入輸出特性計算所需最小電感量

對于BUCK型DCDC，計算公式如下

Lmin=[Vout*(1-Vout/Vinmax)]/Fsw*Irpp

其中，Vinmax最大輸入電壓，Vout輸出電壓，F(xiàn)sw開關頻率，Irpp電感文波電流峰峰值

通常將Irpp控制在50%的輸出額定電流Irate。則上述公式變化如下：

Lmin=2*[Vout*(1-Vout/Vinmax)]/Fsw*Irate

對于BOOST型DCDC的Lmin電感計算如下：

Lmin=2*[Vinmax*(1-Vinmax/Vout)]/Fsw*Irate

2、根據電感的精度，計算出有一定余量的電感值，例如對于20%精度的電感，考慮到5%的設計裕量，則DCDC所需電感量為L=1.25*Lmin

3、確定我們所需的電感量比計算出的電感L稍大的標稱電感

例如，Vinmax=4.2V，開關頻率Fsw=1.2MHz，輸出電流Irate=0.5A，輸出電壓Vout=1.2V

所需最小電感量為Lmin=2*[1.2*(1-1.2/4.2)]/(1.2*0.5)=2.85uH，L=2.86*1.25uH=3.57uH

距離3.57uH最近的一個標稱電感為4.7uH，所以DCDC外部電感選用4.7uH電感

4、再給定的標稱電感下，考慮以下限制因素最終決定電感的選型。

A、電感自諧振頻率f0需10倍于開關頻率Fsw以上;

B、飽和電流Isat和有效電流Irms中較低的一個需是DCDC額定電流輸出Irate的1.3倍以上;

C、DCR越低越好;

D、疊層電感比繞線電感好(損耗小);

E、帶屏蔽的電感比不帶屏蔽的電感好(改善EMI)

在設計降壓型DC/DC轉換器時，電感的選擇很重要。性能或特性視其選擇而有極大的影響。電感的選擇步驟或電感值等的計算方法基本上標示于利用電源IC的技術規格。

電感的選定步驟

首先，介紹電感選定的步驟。

1)計算必要的電感值L

2)計算流向電感的最大電流(輸出電流+1/2紋波電流)

3)根據已計算的L值(或近似)選擇已計算電感飽和電流的最大電流以上的電感 ※在短路或瞬態狀態下計算出可能會流出的最大值以上的電流， 因此有以最大開關電流為基礎來選擇的方法

基本上根據計算并考慮余量后做決定。余量的求取法基于公司的設計規則或經驗法則。

1)電感值的計算

首先，根據以下公式計算電感值。

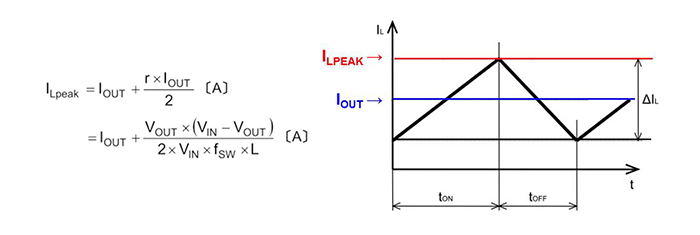

2)電感最大電流的計算

接著，根據以下公式計算電感的最大電流。

從公式和電流波形可知，ILPEAK值為ΔIL的1/2加IOUT的值。 根據已計算的電感值和電感的最大電流選擇近似的電感值且飽和電流在最大電流以上的電感。以下為選擇例。

電感的選定例

條件：V

IN

= 12V 、V

OUT

= 3.3V、I

OUT

= 2A、r = 0.3、f

SW

= 380kHz

根據上述結果，飽和電流2.3A以上的10μH電感成為出發點。之所以稱為出發點，是因為此計算非絕對性，在考慮短路或瞬態狀態的情況等有可能必須變更。

使電感值變化的電感電流

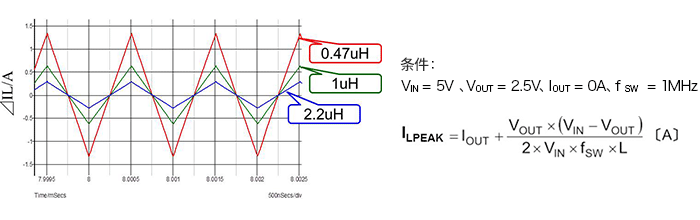

在這里，為加深對電感工作的理解，進一步說明電感值變化時電感電流如何變化的情形。下圖表示在相同工作條件下將電感值設為0.4μH、1μH、2.2μH時ILPEAK。

從公式也可得知，當電感值L變小時，ILPEAK會増加，可以獲得許多直流疊加電流。不過，通過ILPEAK増加，有必要容許更多的直流疊加電流。而電感值變大時則相反，必須探討相位補償?shù)南嚓P(guān)事宜。
