中國上海，2025年7月22日——全球知名半導體制造商ROHM（總部位于日本京都市）今日宣布，推出新的參考設計“REF67004”，該設計可通過單個微控制器控制被廣泛應用于消費電子電源和工業設備電源中的兩種轉換器——電流臨界模式PFC（Power Factor Correction）*1和準諧振反激式*2轉換器。通過將ROHM的優勢——由Si MOSFET等功率器件和柵極驅動器IC組成的模擬控制Power Stage電路，與以低功耗LogiCoA?微控制器為核心的數字控制電源電路相結合，推出基于這種模擬和數字融合控制技術的“LogiCoA?電源解決方案”。

此次發布的參考設計“REF67004”通過電流臨界模式PFC轉換器對AC輸入電壓進行升壓后，再利用準諧振反激式轉換器輸出DC 24V電壓。其配備的校準功能，可校正外置元器件的特性“偏差”，并由LogiCoA?微控制器高精度地執行各種電壓設定和過電流保護。由此，新參考設計可以將電源設計余量估算得更小，從而能夠選擇體積更?。ǖ凸模┑墓β试骷碗姼?，進而有助于減少電源的安裝面積，并降低成本。

另外，“REF67004”通過日志存儲功能，可將輸入電壓、輸出電壓和電流、溫度等工作記錄、停止前的工作狀態以及累計運行時間保存在LogiCoA?微控制器內置的非易失性存儲器中。通過分析這些數據，可以輕松確定電源故障的原因。電源的各種控制參數和工作記錄可通過ROHM官網公開的電源控制用OS“RMOS（Real time Micro Operating System）”等示例程序，經由UART（信號轉換器）從PC端輕松設置和獲取。另外，用戶還可以使用參考設計板“LogiCoA003-EVK-001”（樣品價格100,000日元/個，不含稅）在實際設備上進行評估。

參考設計板、參考板和LogiCoA?微控制器已經開始通過電商進行銷售，通過電商平臺均可購買。LogiCoA?微控制器已于2024年6月開始投入量產（樣品價格650日元/個，不含稅）

＜背景＞

在以中小功率工作的工業機器人和半導體制造設備等應用中，大多采用模擬控制電源*3。然而近年來，要求這類電源要具備高可靠性和精細控制功能，僅采用模擬控制方式的電源配置已經很難滿足市場需求。另一方面，全數字控制電源*4雖然可以進行更精細的控制和設置，但存在所用的數字控制器功耗大、成本高等問題，因此在中小功率電源中很難普及應用。

針對這一課題，ROHM開發出融合了模擬和數字技術各自優勢的LogiCoA?電源解決方案，結合高性能且低功耗的LogiCoA?微控制器，可輕松實現對各類電源拓?fù)?5的靈活控制。作為其第一款參考設計，ROHM推出了評估用的“REF66009”，用戶可以在非隔離式降壓轉換器電路中體驗使用LogiCoA?電源解決方案的效果。目前，ROHM又開始提供其第二款參考設計，即由PFC和反激式兩種廣泛應用于消費電子和工業設備的轉換器構成的電源參考設計“REF67004”。未來，ROHM將不斷推出各類電源的參考設計，為客戶的電源開發提供大力支持。

＜關于“LogiCoA?”品牌＞

LogiCoA?是為了更大程度地發揮出ROHM擅長的模擬電路的性能，基于融合了數字元素的設計理念開發而成的品牌。通過融合模擬電路和數字控制的優勢，可充分激發出電路拓?fù)涞臐摿?，從而有助于提高電能利用效率。LogiCoA?設計理念的定位是不僅適用于電源領域，而且還可用于各種電源解決方案，因此，目前正在考慮將其應用于未來的產品和解決方案。

?“LogiCoA?”是ROHM Co., Ltd.的商標或注冊商標。

＜LogiCoA?電源解決方案專題頁面＞

在下面的ROHM官網上，詳細介紹了LogiCoA?電源解決方案的基本構成與特點等：

https://www.rohm.com.cn/support/logicoa

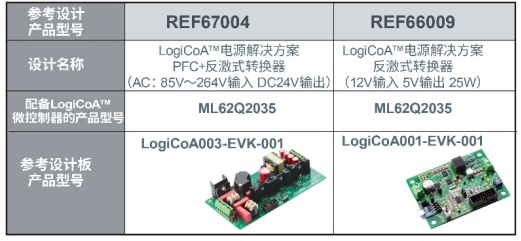

＜LogiCoA?電源解決方案參考設計的產品陣容＞

在ROHM官網上，除了示例軟件外，還公開了評估所需的電路圖、PCB布局圖、零件清單、支持文檔等各種工具。同時用戶還可以使用參考設計板在實際設備上進行評估。未來，ROHM將持續擴充參考設計陣容以支持多樣化的電源拓?fù)洹?

●參考設計產品型號

?PFC＋反激式轉換器：REF67004

?降壓轉換器：REF66009

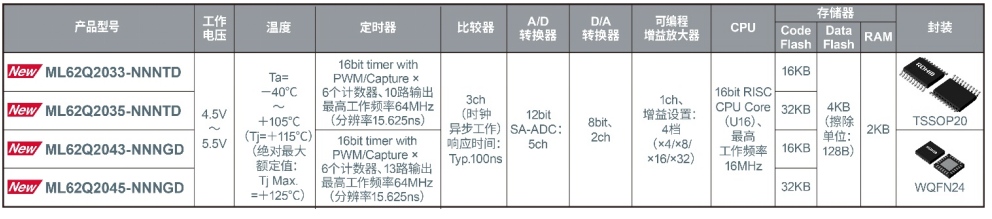

＜LogiCoA?微控制器的產品陣容＞

該產品配備了可聯動定時器的3ch模擬比較器和可對各類參數進行數字控制的D/A轉換器等器件，可適配多種電源拓?fù)洹?

＜LogiCoA?微控制器開發支持系統＞

LogiCoA?微控制器采用ROHM自有的16位RISC CPU內核，支持使用ROHM提供的集成開發環境及仿真工具。在下面ROHM官網的LogiCoA?開發支持系統頁面中，介紹了LogiCoA?微控制器開發支持系統的配置和各產品概要：https://www.rohm.com.cn/lapis-tech/product/micon/logicoa-software

＜電商銷售信息＞

網售平臺：可通過多個渠道購買參考設計板、參考板及LogiCoA?微控制器。

參考設計板信息

參考設計板型號：

LogiCoA003-EVK-001LogiCoA001-EVK-001

參考板信息

參考板型號：

RB-D62Q2035TD20RB-D62Q2045GD24

產品信息

LogiCoA?微控制器型號：

ML62Q2035-NNNTDZWATZ

ML62Q2045-NNNGDZW5BY

＜應用示例＞

?工業機器人設備?半導體制造設備?娛樂設備

此外，還適用于一般的工業設備和消費電子設備（50W～1kW）等各種應用。

＜術語解說＞

*1）電流臨界模式PFC（Power Factor Correction）轉換器

在開關電源中，將交流電（AC）轉換為直流電（DC）時具有出色的功率因數（衡量所供電能中有多少被有效利用的指標），采用AC-DC轉換器電路結構，所產生的噪聲比電流連續模式PFC的更少。功率因數為“1”時，表示所供電能全部被有效利用。

*2）準諧振反激式轉換器

作為DC-DC轉換器的一種電路結構，用于構成隔離式電源，通過準諧振方式可降低開關損耗和噪聲。適用于100W左右的應用產品，在元器件數量和成本方面有顯著優勢。此外還有正激式等其他方式的產品，構成這些電路的器件不斷更新迭代，使隔離式電源的體積更小、效率更高。

*3）模擬控制電源

由模擬器件組成的簡單電源。因其電源結構簡單且功耗低而成為目前1kW以下電源中的主流電源。但是，其很難實現任意參數設置、日志數據存儲等高級功能，而如果要實現這些功能，就需要考慮成本和功耗較高的全數字控制電源。

*4）全數字控制電源

利用數字技術控制供電的電源。利用高速CPU和DSP等，可以精確監測和控制電壓、電流等各種參數，從而可提高電源的效率和可靠性等性能。另外，還可以實現模擬控制電源難以實現的功能，比如采集工作日志數據。然而其CPU和DSP價格較高，功耗也大，在成本和節能方面一直存在瓶頸。

CPU：中央處理器。執行程序并進行數據處理的核心處理器。

DSP：數字信號處理器。將模擬信號轉換為數字信號，并進行濾波、放大等處理。

*5）拓?fù)?

指電路結構。電源拓?fù)涫怯糜谵D(zhuǎn)換電力的電路結構，其結構會根據輸入電壓、輸出電壓、功率、有無絕緣等規格要求而有所不同。
