一、運放壓擺率解讀

運放的壓擺率（SR）是與運放的增益帶寬積（GBW）同等重要的一個參數。但它卻常常被人們所忽略。說它重要的原因是運入的增益帶寬積GBW是在小信號條件下測試的。而運放處理的信號往往是幅值非常大的信號，這更需要關注運放的壓擺率。 壓擺率可以理解為，當輸入運放一個階躍信號時，運放輸出信號的最大變化速度 ，如下圖所示

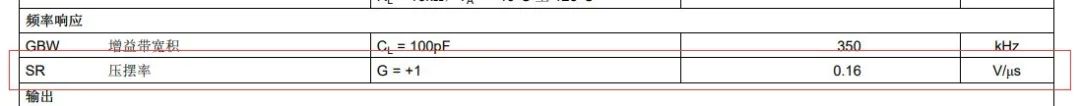

因此在運放的數據手冊中查到的壓擺率的單位是V/us。下表就是運算放大器datasheet中標出的運放的壓擺率（SR）。

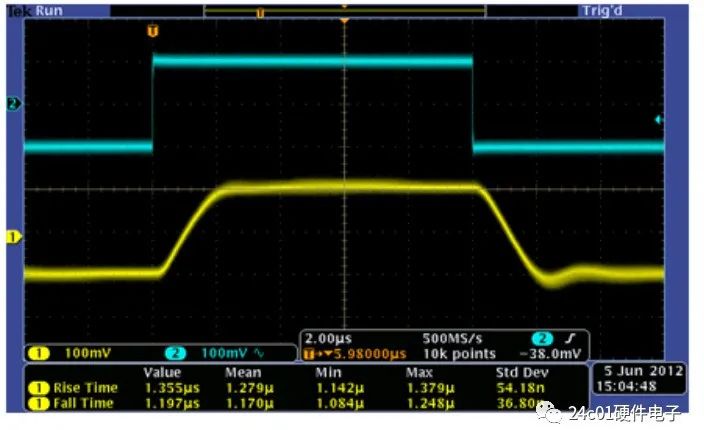

OPA333對階躍信號響應的波形如下圖所示。希望能讓大家看的更直觀：

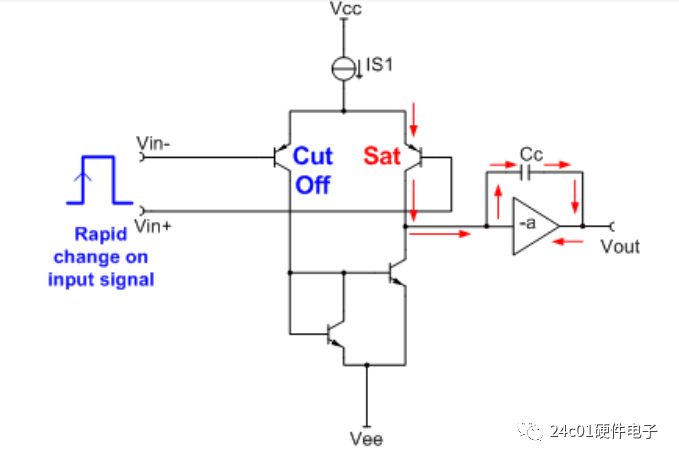

下面我們來看一下壓擺率SR的來源。先看一下運放的內部結構：

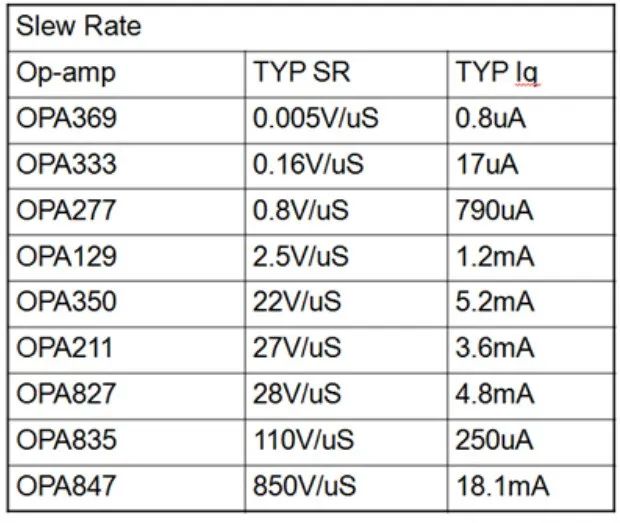

運放的SR主要限制在內部第二級的Cc電容上。這個電容同時也決定著運放的帶寬。 運放的壓擺率，主要是由于對第二級的密勒電容充電過程的快慢所決定的 。再深究一下，這個電容的大小會影響到運放的壓擺率，同時充電電流的大小也會影響到電容充電的快慢。這也就解釋了，為什么一般超低功耗的運放壓擺率都不會太高。好比水流流速小，池子又大。只能花更長的時間充滿池子。下表是一些常用到TI運放的壓擺率和靜態電流：

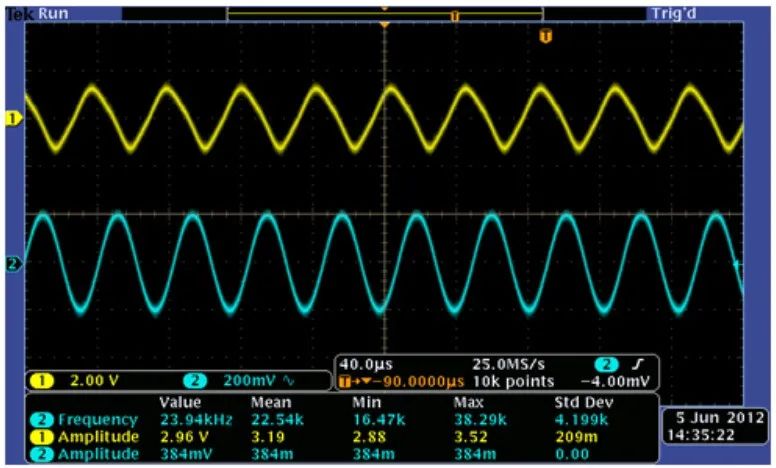

如果SR過小的話，會使輸出信號的上升時間或下降時間過慢，從而引起輸出信號的失真。下圖是測試的OPA333增益Gain = 10 時的波形。由于OPA333的增益帶寬積為350kHz，理論上增益為10的時候的帶寬為35kHz（正弦波）。但下圖是24kHz時測試的結果。顯然輸出波形已經失真， 原因就是壓擺率不夠了，信號產生了失真 。

下面以一個例子來帶大家更詳細的理解如何計算壓擺率SR，從而便于電路運算放大器選型。例如：輸出信號的峰值Vp=2V，頻率f=2khz；計算過程如下

所以按照公式計算，運算放大器的壓擺率需滿足大于0.025V/us，否則可能會發生上述的信號失真的情況。（需要注意公式中的Vp是輸出信號的峰值，并非輸出信號的峰峰值）

二、集成運放的電源供給方式解讀

集成運放有兩個電源接線端+VCC和-VEE,但有不同的電源供給方式。對于不同的電源供給方式,對輸入信號的要求是不同的。

（1）對稱雙電源供電方式

運算放大器多采用這種方式供電。相對于公共端（地）的正電源（+E）與負電源（-E）分別接于運放的+VCC和-VEE管腳上。在這種方式下,可把信號源直接接到運放的輸入腳上,而輸出電壓的振幅可達正負對稱電源電壓。

（2）單電源供電方式

單電源供電是將運放的-VEE管腳連接到地上。此時為了保證運放內部單元電路具有合適的靜態工作點,在運放輸入端一定要加入一直流電位,如圖3.2.1所示。此時運放的輸出是在某一直流電位基礎上隨輸入信號變化。對于圖3.2.1交流放大器,靜態時,運算放大器的輸出電壓近似為VCC/2,為了隔離掉輸出中的直流成分接入電容C3。
