一、模擬電路

模擬電路是指用來對模擬信號進行傳輸、變換、處理、放大、測量和顯示等工作的電路。模擬信號是指連續變化的電信號。模擬電路是電子電路的基礎，它主要包括放大電路、信號運算和處理電路、振蕩電路、調制和解調電路及電源等。

推動模擬電路快速發展的原動力，首先是產品數字化數字系統的不斷發展，必須依靠模擬器件與人類相溝通，促使后者隨之擴大。數字產品包括蜂窩電話、PDA、顯示、鍵盤以太網和DSL產品，等等生產廠商有Linear Technology Maxim ST和TI等。在便攜式產品等的驅動下，電源管理集成電路增長也很迅速其次，加工工藝日益微細化，電路幾何尺寸不斷變小。

二、3種常見模擬電路設計圖集錦

第一種電路：整流電路

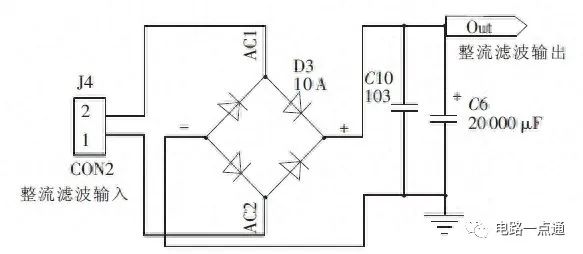

整流電路(Rectifier)是電力電子電路中最早出現的一種，它將交流電變?yōu)橹绷麟?，應用十分廣泛，電路形式各種各樣;按組成的器件可分為不可控、半控和全控三種，按電路結構可分為橋式電路和零式電路，按交流輸入相數分為單相電路和多相電路，按變壓器二次側電流的方向是單相或雙相，又分為單拍電路和雙拍電路;實用電路是上述的組合結構。

第二種電路：濾波電路

濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。

當流過電感的電流變化時，電感線圈中產生的感應電動勢將阻止電流的變化。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中;當通過電感線圈的電流減小時，自感電動勢與電流方向相同，阻止電流的減小，同時釋放出存儲的能量，以補償電流的減小。因此經電感濾波后，不但負載電流及電壓的脈動減小，波形變得平滑，而且整流二極管的導通角增大。

第三種電路：LC振蕩電路

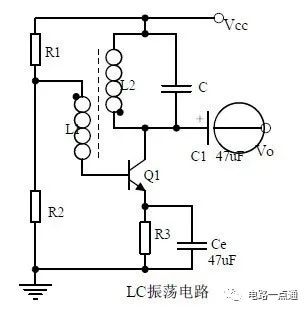

LC電路，也稱為諧振電路、槽路或調諧電路，是包含一個電感(用字母L表示)和一個電容(用字母C表示)連接在一起的電路。該電路可以用作電諧振器(音叉的一種電學模擬)，儲存電路共振時振蕩的能量。 電感電路是一個理想化的模型，因為它假定有沒有因電阻耗散的能量。任何一個LC電路的實際實現中都會包含組件和連接導線的盡管小卻非零的電阻導致的損耗。LC電路的目的通常是以最小的阻尼振蕩，因此電阻做得盡可能小。雖然實際中沒有無損耗的電路，但研究這種電路的理想形式對獲得理解和物理性直覺都是有益的。對于帶有電阻的電路模型，參見RLC電路。
