整流器是將交流電(AC)轉換成直流電(DC)的電路。交流電總是隨時間改變其方向，而直流電卻一直朝一個方向流動。在典型的整流電路中，我們使用二極管將交流電整流為直流電。但是這種整流方法只能在電路輸入電壓大于二極管正向電壓(通常為0.7V)的情況下使用。我們之前解釋了基于二極管的半波整流器和全波整流器電路。

為了克服這一問題，引入了精密整流電路。精密整流器是另一種將交流轉換為直流的整流器，但在精密整流器中，我們使用運算放大器來補償二極管的電壓降，這就是為什么我們不會損失二極管的0.6V或0.7V電壓降，電路也可以構造為在放大器的輸出端有一些增益。

因此，在本教程中，我將向您展示如何使用運算放大器構建，測試，應用和調試精密整流電路。除此之外，我還將討論這條賽道的一些優點和缺點。那么，廢話少說，我們開始吧。

什么是精密整流電路?

在我們了解精密整流電路之前，讓我們先澄清一下整流電路的基礎知識。

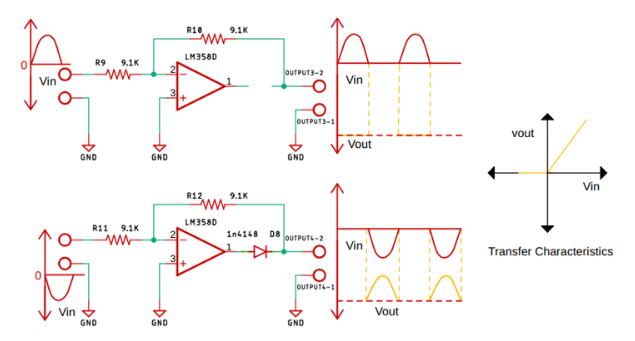

上圖顯示了理想整流電路的特性及其傳輸特性。這意味著當輸入信號為負時，輸出將為零伏，當輸入信號為正時，輸出將跟隨輸入信號。

上圖顯示了一個實際的整流電路及其傳輸特性。在實際的整流電路中，輸出波形將比施加的輸入電壓小0.7伏，其傳輸特性將如圖所示。此時，只有當施加的輸入信號略大于二極管的正向電壓時，二極管才會導通。

現在基本知識已經講完了，讓我們把注意力轉回到精密整流電路上。

精密整流器的工作

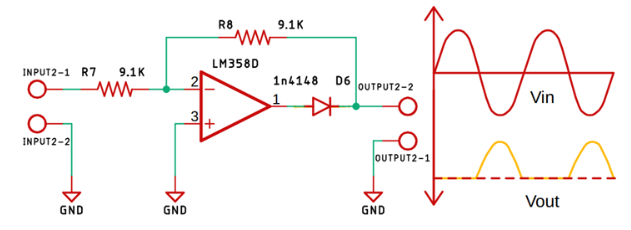

上面的電路顯示了一個基本的半波精密整流電路，帶有LM358運算放大器和1n4148二極管。要了解運算放大器的工作原理，您可以跟隨這個運算放大器電路。

上面的電路還向大家展示了精密整流電路的輸入輸出波形，正好等于輸入。這是因為我們從二極管的輸出中獲取反饋，運算放大器補償二極管上的任何電壓降。所以，二極管的行為就像一個理想的二極管。

現在，在上圖中，您可以清楚地看到當輸入信號的正半周期和負半周期應用于運算放大器的輸入端時會發生什么。該電路還顯示了該電路的傳輸特性。

但在實際電路中，你不會得到上圖所示的輸出，讓我告訴你為什么?

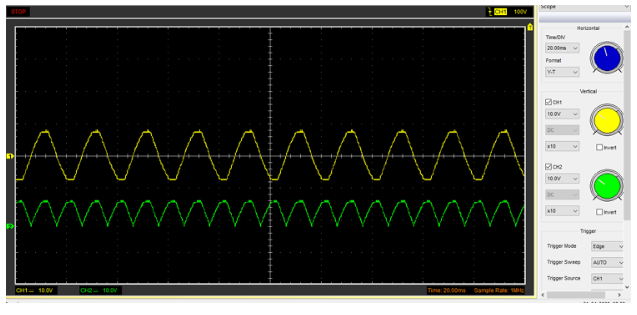

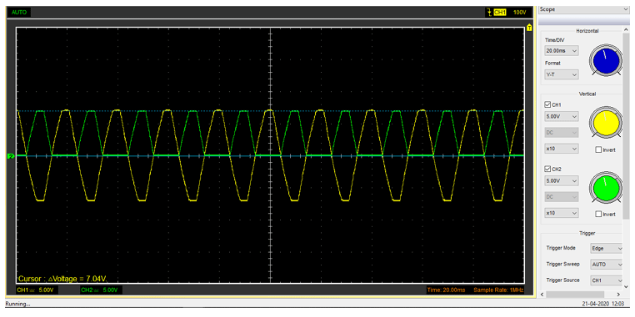

在我的示波器中，黃色信號是輸入信號，綠色信號是輸出信號。我們得到的不是半波整流，而是一種全波整流。

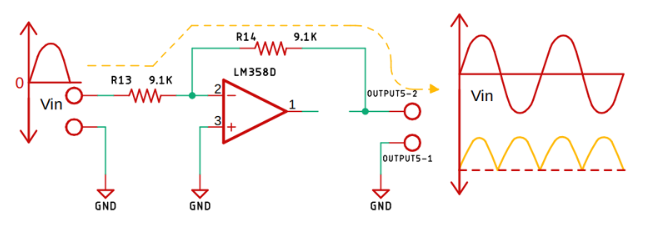

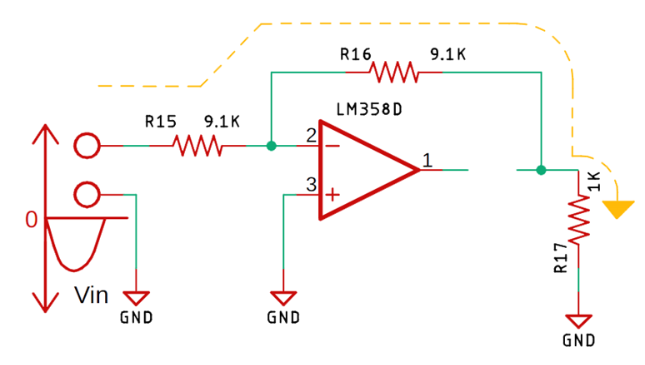

上圖顯示了當二極管關閉時，負半周期是信號流過電阻到輸出，這就是為什么我們得到像輸出一樣的全波整流，但這不是實際情況。

讓我們看看連接1K負載時會發生什么。

電路看起來像上面的圖像。

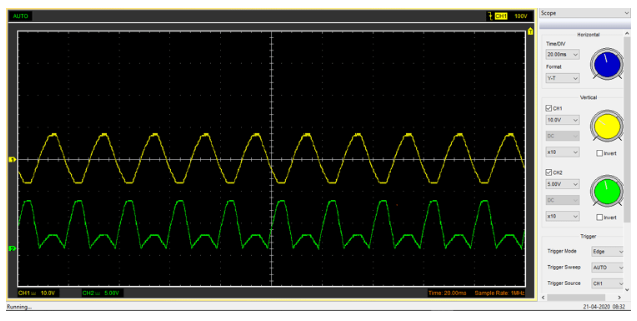

輸出如圖所示。

輸出看起來像這樣，因為我們實際上已經形成了一個分壓電路，有兩個9.1K和一個1K電阻，這就是為什么輸入信號的正半部分剛剛衰減。

同樣，上面的圖像顯示了當我將負載電阻值從1K更改為220R時會發生什么。

這不是這條賽道上最小的問題。

上圖顯示了一個欠沖狀態，其中電路的輸出低于零伏，并在某個尖峰后上升。

上圖顯示了上述兩種電路的欠沖狀態，有負載和無負載。這是因為，每當輸入信號低于零時，運算放大器就會進入負飽和區域，結果就是所示圖像。

另一個我們可以說的原因是，當輸入電壓從正變?yōu)樨摃r，在運放反饋發揮作用并穩定輸出之前需要一些時間，這就是為什么我們在輸出上得到低于零電壓的尖峰。

這是發生的，因為我使用的是一個糖豆LM358運算放大器與低轉換率。你可以擺脫這個問題，只要把一個運算放大器與更高的轉換率。但請記住，這也會發生在電路的高頻范圍內。

改進的精密整流電路

上圖顯示了一種改進的精密整流電路，通過它我們可以減少上述所有缺陷和缺點。讓我們研究一下電路，弄清楚它是如何工作的。

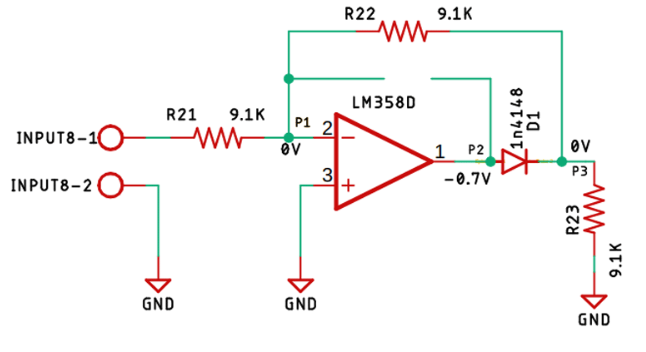

現在在上面的電路中，您可以看到，如果正弦信號的正半部分作為輸入，二極管D2將導通?，F(xiàn)在上面顯示的路徑(黃線)已經完成，運算放大器作為反相放大器，如果我們看P1點，電壓為0V，因為虛地在該點形成，所以電流不能流過電阻R19，在輸出點P2，電壓為負0.7V，因為運算放大器正在補償二極管下降，所以沒有辦法電流可以去P3點。因此，每當將信號的正半周期應用于運算放大器的輸入時，我們就實現了0V輸出。

現在讓我們假設我們已經將正弦交流信號的負一半應用于運算放大器的輸入。這意味著施加的輸入信號小于0V。

此時，D2二極管處于反向偏置狀態，這意味著它是開路。上面的圖片恰恰告訴了你這一點。

由于二極管D2處于反向偏置狀態，電流將流過電阻R22，在點P1處形成虛擬地?，F(xiàn)在，當輸入信號的負一半被施加時，我們將在輸出中得到一個正信號，因為它是一個反相放大器。二極管將導通，我們將在點P3處得到補償輸出。

現在輸出電壓是-Vin/R2 = Vout/ R1

所以輸出電壓變?yōu)閂out = -R2/R1* Vin

現在讓我們在示波器中觀察電路的輸出。

在沒有任何負載的情況下，電路的實際輸出如圖所示。

現在在分析電路時，半波整流電路已經足夠好了，但是當涉及到實際電路時，半波整流電路就沒有實際意義了。

由于這個原因，我們引入了全波整流電路，為了實現全波精確整流，我只需要做一個求和放大器，基本上就是這樣了。

使用運算放大器的精密全波整流器

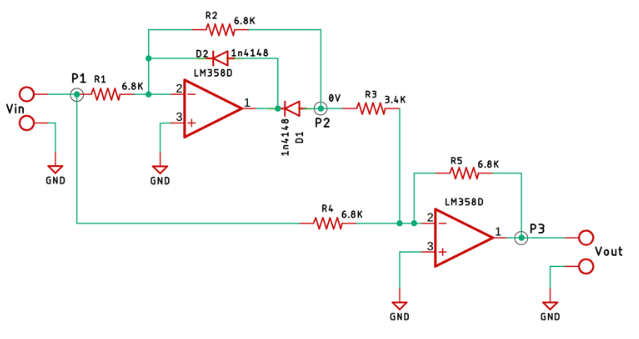

為了制造一個全波精密整流電路，我剛剛在前面提到的半波整流電路的輸出端增加了一個求和放大器。從點P1到點P2是基本的精密整流電路，二極管的配置使我們在輸出處得到負電壓。

從P2點到P3點是求和放大器，精密整流器的輸出通過電阻R3饋送到求和放大器。電阻R3的值是R5的一半，或者你可以說它是R5/2，這就是我們?nèi)绾卧O(shè)置運放的2X增益。

在電阻R4的幫助下，P1點的輸入也被饋送到求和放大器，電阻R4和R5負責將運算放大器的增益設置為1X。

由于P2點的輸出直接饋送到增益為2X的求和放大器，這意味著輸出電壓將是輸入電壓的2倍。假設輸入電壓峰值為2V，那么我們將得到輸出電壓峰值為4V。同時，我們以1X的增益將輸入直接饋送到求和放大器。

現在，當求和運算發生時，我們在輸出處得到一個求和電壓，它是(-4V) + (+2V) = -2V，作為輸出端的運放。由于運算放大器配置為反相放大器，我們將在輸出處獲得+2V，即點P3。

當輸入信號的負峰值被施加時，同樣的事情也會發生。

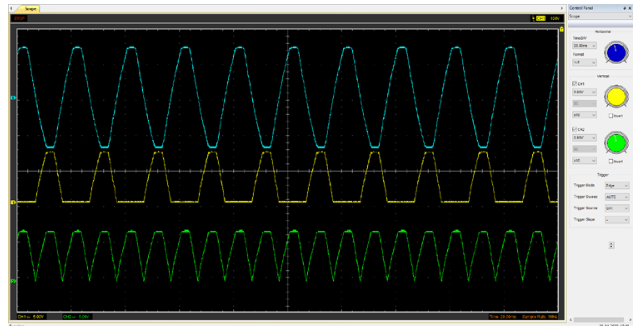

上圖為該電路的最終輸出，藍色波形為輸入，黃色波形為半波整流電路的輸出，綠色波形為全波整流電路的輸出。

組件的要求

?LM358運算放大器IC - 2

?6.8K， 1%電阻- 8

?1K電阻- 2

?1N4148二極管- 4

?面包板- 1

?跳線- 10根

?電源(±10V) - 1

原理圖

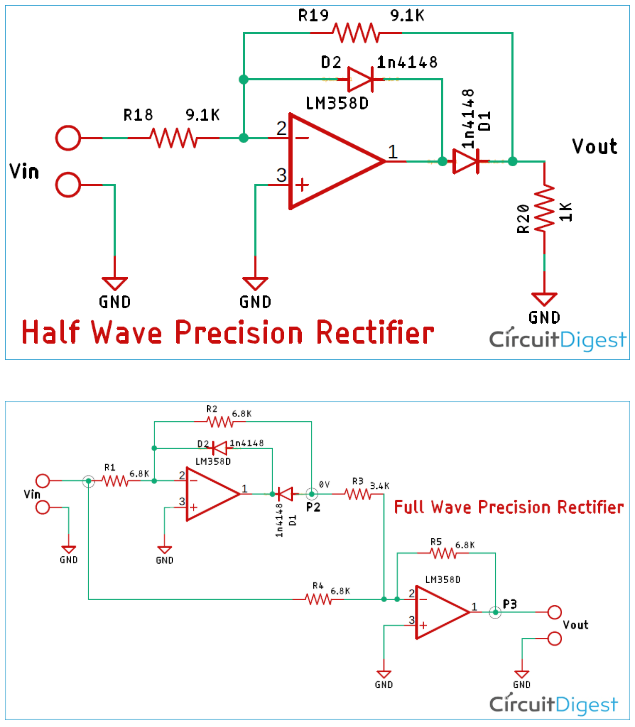

下面給出了使用運放的半波和全波精密整流器的電路圖

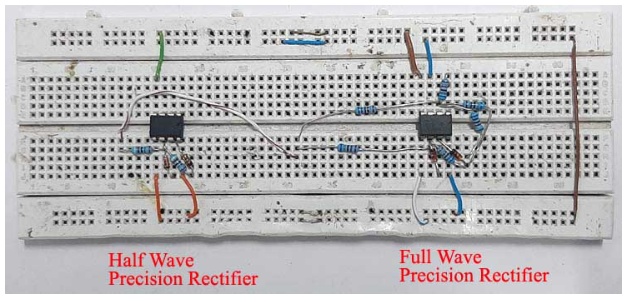

對于這個演示，電路是在無焊面包板上構建的，在原理圖的幫助下;為了減少寄生電感和電容，我已經盡可能地將元件連接在一起。

進一步增強

電路可以進一步修改，以提高其性能，就像我們可以添加一個額外的濾波器，以抑制高頻噪聲。

這個電路僅作演示之用。如果您正在考慮在實際應用中使用此電路，則必須使用斬波式運算放大器和高精度0.1歐姆電阻來實現絕對穩定性。
