在這篇文章中，小編將對一個模擬開關應用電路進行糾錯，并對錯誤的模擬開關應用電路進行改正。通過這篇文章，小編希望大家可以對模擬開關應用電路有所認識和了解，詳細內容如下。

一、模擬開關引言

模擬開關主要是完成信號鏈路中的信號切換功能。采用MOS管的開關方式實現了對信號鏈路關斷或者打開；由于其功能類似于開關，而用模擬器件的特性實現，稱為模擬開關。

模擬開關在電子設備中主要起接通信號或斷開信號的作用。由于模擬開關具有功耗低、速度快、無機械觸點、體積小和使用壽命長等特點，因而，在自動控制系統和計算機中得到了廣泛應用。

由于采用了MOS管的開斷性能，模擬開關回路可以實現較高的關斷阻抗，一般是兆歐姆以上的關斷阻抗；和很低的導通阻抗，一般為幾個歐姆級別，因此可以很好的實現信號鏈路切換和斷開隔離的作用。根據應用需求不同；模擬開關可以分為音頻模擬開關、視頻模擬開關、數字開關、通用模擬開關等。

二、模擬開關應用電路糾錯 & 改正

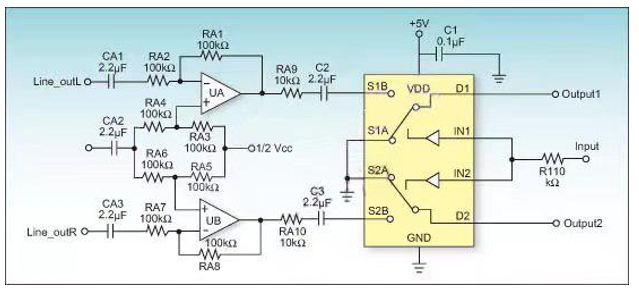

下圖是一音響設備前端放大及信號選通部分電路，其中使用了四通道運算放大器和雙通道模擬開關：

該電路在模擬開關應用上存在下面兩處錯誤：

1. 模擬開關的輸入信號缺少一個直流偏置

模擬開關部分電路可以等效成下圖，CMOS工藝的模擬開關輸入信號最小只能到-0.3V，如果再低于這個值，芯片將不能正常工作，甚至會損壞。上圖中模擬開關輸入信號沒有直流偏置，所以輸入信號有一部分處于負值區，模擬開關自然無法正常工作。

解決辦法：將電容C2、C3均去掉，模擬開關輸入信號便有了1/2VDC的直流偏置信號，此時模擬開關便可以軌到軌工作。

2. 在D1和D2端缺少耦合電阻

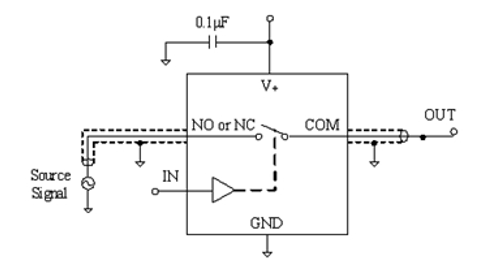

當模擬開關在斷開的情況下，其輸入與輸出端等效串聯了一個電容C，如果再假設在模擬開關輸出端到地之間有一個等效電阻R，則模擬開關在斷開時的等效電路如下圖所示。

此時的模擬開關其實等效為一個RC濾波電路，由此不難得出以下公式：

其中，Uout為模擬開關輸出信號，Uin為模擬開關輸入信號，R為模擬開關輸出端電阻負載，C為模擬開關斷開時等效電容，f為輸入信號頻率。

由于模擬開關等效電容C會設計成很小，所以當輸入信號f處于音頻區時，增益A由R和f同時決定。當R取值較小時，f起主導作用，此時A<<1，信號被有效隔離。當R取值較大時，此時R起主導作用，此時A—>1，信號幾乎被完全泄漏過來。所以當輸出端懸空時，其輸出端與地之間電阻R—>+∞，此時模擬開關完全導通。

修正以上兩個錯誤后，該音頻應用電路便可以正常工作了。由以上實例可以看出，充分理解模擬開關的基本概念是正確應用模擬開關的基礎。
