一直以來，運算放大器的虛短、虛斷都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將通過實際案例對虛短、虛斷進行分析，詳細內容請看下文。

“虛短”是指在分析運算放大器處于線性狀態時，可把兩輸入端視為等電位，這一特性稱為虛假短路，簡稱虛短。顯然不能將兩輸入端真正短路。(輸入差模電壓不大于1mv)

“虛斷”是指在分析運放處于線性狀態時，可以把兩輸入端視為等效開路，這一特性 稱為虛假開路，簡稱虛斷。顯然不能將兩輸入端真正斷路?！疤摂唷备堰\放接成什么樣的電路沒有關系，只要是個集成運放，都可以運用虛斷來分析（嚴格來說，實際運放輸入端還是有電流的，只是相當小。如果外部電阻實在太大，導致電阻電流接近或者超過運放的輸入端微小電流，“虛斷”還是會失效的）。(差模輸入電阻無窮大)

好了，概念就介紹到這里，我們來用以上的理論，來分析幾個案例，看是否好使?

第一個案例：

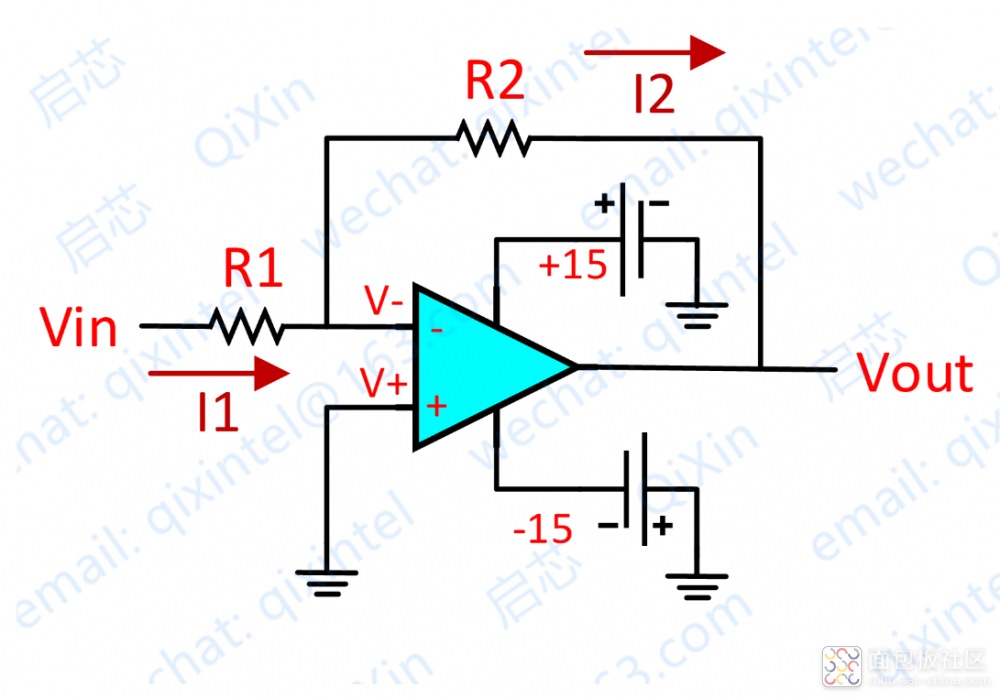

由上圖，分析如下：

首先，根據虛短，圖一運放的同向端接地=0V，反向端和同向端 虛短，所以也是 0V

其次，根據虛斷，反向輸入端輸入電阻很高，虛斷，幾乎沒有電流注入和流出

那么R1和R2相當于是串聯的，流過一個串聯電路中的每一只組件的電流是相同的，即流過 R1 的電流和流過 R2 的電流是相同的。

流過 R1 的電流 I1 = (Vi - V-)/R1

流過 R2 的電流 I2 = (V- - Vout)/R2

V- = V+ = 0

I1 = I2

求解上面的代數方程

Vout = (-R2/R1)*Vi

這樣，我們就設計了一個最經典的反向比例放大器

第二個案例：

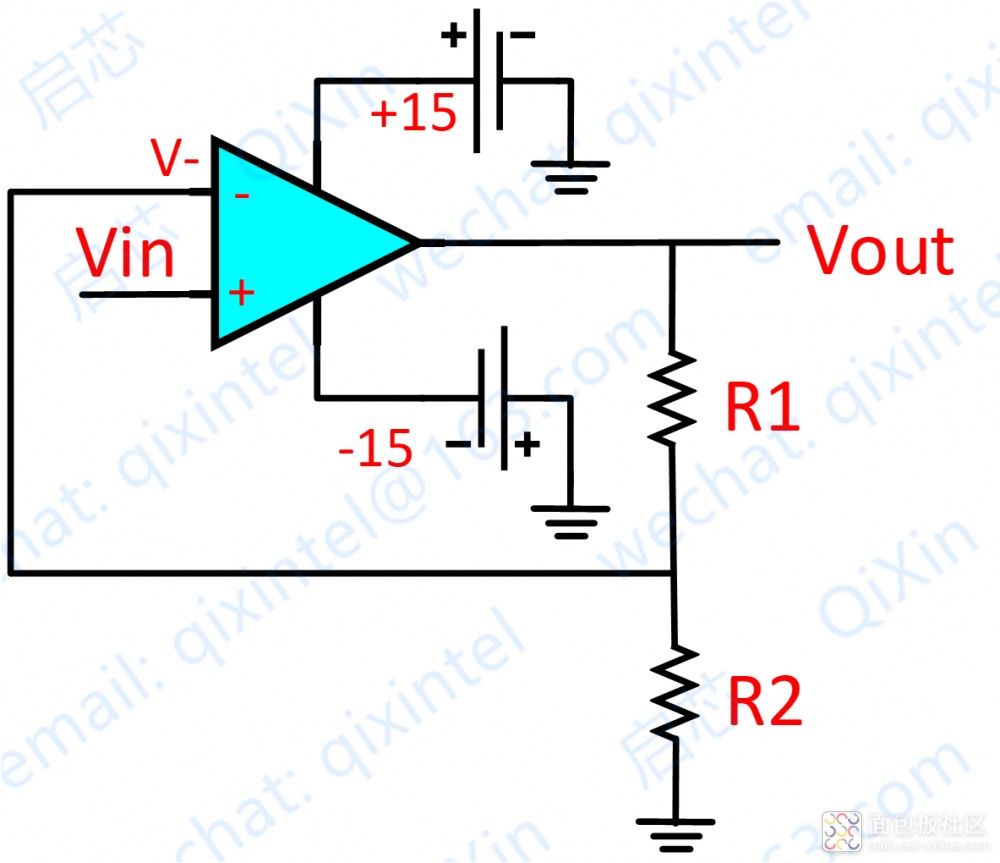

再看上圖，分析如下：

Vi 與 V- 虛短，則 Vi = V-

因為虛斷，反向輸入端沒有電流輸入輸出，通過 R1 和 R2 的電流相等，設此電流為 I

由歐姆定律得：I = Vout/(R1+R2)

Vi 等于 R2 上的分壓， 即：Vi = I*R2

由上面式子得

Vout=Vi*(R1+R2)/R2

這樣，我們就設計了一個同向放大器。
