好的PCB設計一定美觀嗎？難道不是性能ok就好了嗎？可不真有追求極致的人！?。?/h1>
哈哈，這次是一位電子工程師朋友的親身經歷，果然奇葩客戶多多，素材不錯，如果你也有難忘的經歷，豐富的經驗，可以直接聯系我投稿。
記一次難忘的PCB Layout經歷！PCB Layout 需求：1. 系統整體架構為STM32L073+LoRa+A4950+RS485+電源處理部分+系統功耗監控+LED；2. 板子接口分布在兩端中間位置；3. 輸入端接口為電源+、電源-、IO1、IO2、GND、3V3、SWCLK、SWDIO；4. 輸出端接口為電機+、電機-、限位+、限位-、LoRa天線、RS485+、 RS485-；5 . 板子設計原則要從低功耗工業控制標準出發，力求做到高可靠，成本不是很敏感，優先考慮4-Layer；6. STM32參考鏈接，每個電源引腳濾波電容采用1uF+0.1uF的組合，RTC與單片機均采用外部無源晶振，要求4-pin封裝，RTC需要后備電池，放在板子背部，要求封裝盡量小，可以采用PH1.0的2-pin 座子；7.Lora模組需要引出UART的 TX,RX, RST,RF_OUT（外接電阻電容注意阻抗匹配 采用 IPEX 接口）,與輸出接口的LoRa天線之前通過0歐姆的電阻跳線選擇，默認不焊接；8.BD6222FP- E2/A4950要求可以實時了解驅動電流，具體是否正確待驗證；9.為達到板子上的功耗可以控制，各個模塊額電源可以單片機控制關閉，比如 LED 指示燈的控制用一個 NPN 的三極管DTC143ZCAT116就可以；10.板子上涉及到 AD 采集的均需要通過跟隨器進入單片機管腳；
11. 參考板子大?。?5*150mm。
從需求來看不是很難，Layout工程師根據需求來畫板就可以了，看價格也還行，反正第一單，接了再說。
期間聽他聊起，他是因?yàn)闀r(shí)間來不及才把這個項目外包的，因?yàn)樗€有程序要寫（因?yàn)樽约核?，所以挺佩服技能全面的人?/strong>，所以就找到了朋友。

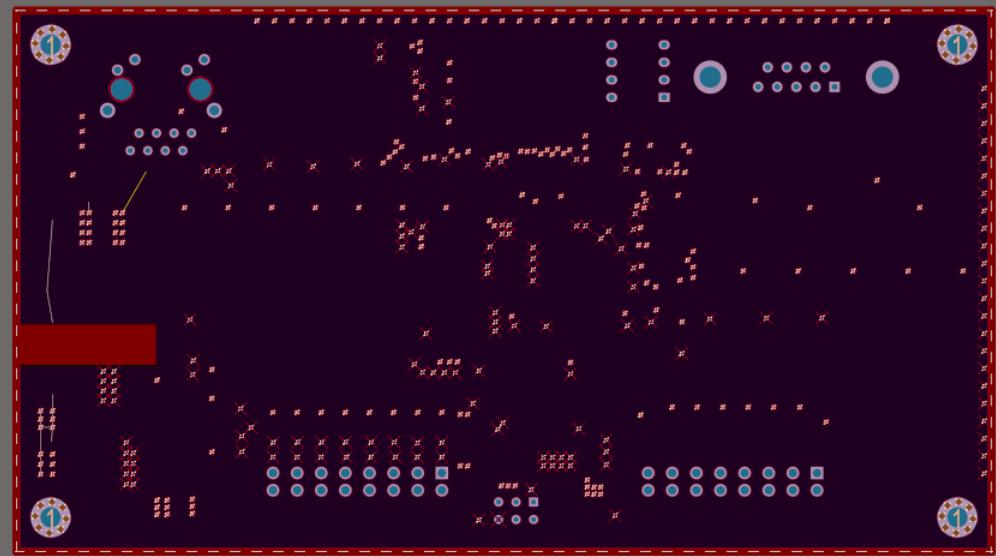

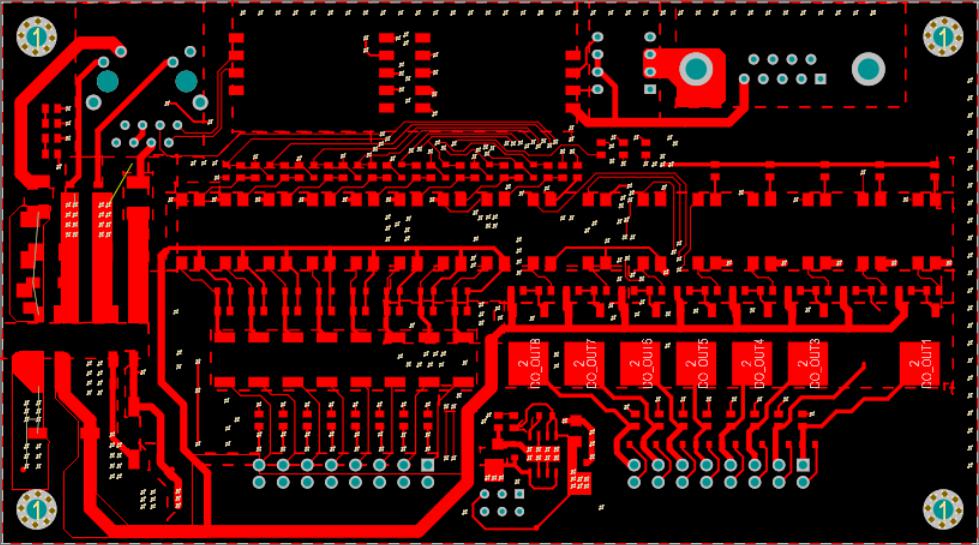

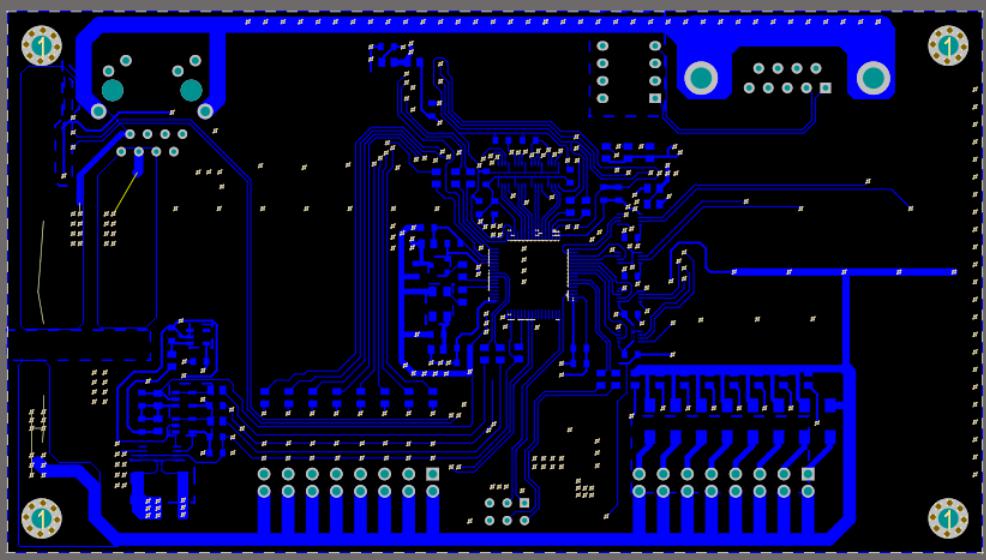

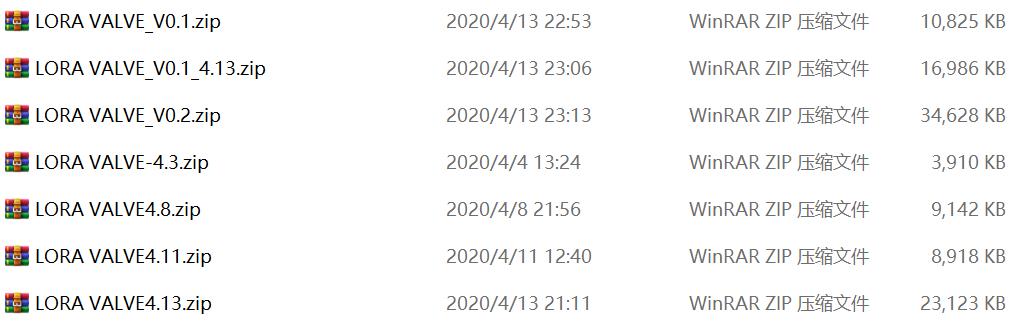

前期技術溝通還是挺愉快的，專業方面應該是沒話說，期間也反復修改了7,8回吧，這時候朋友覺得交付應該是沒有問題了，就把最終版發給客戶檢查。
沒想到，各種挑刺，這塊銅皮鋪的不對，這邊電阻沒有對齊，這邊絲印方向錯了，光耦沒有完全對齊，走線還可以繼續優化等等。
沒辦法，繼續改！
第二次提交，等了2天沒有反饋，以為交付完成了，便準備談尾款的事情。
好家伙，電話打過來又說經過他的檢查后，發現布局有問題，還是不夠美觀，還要繼續調整，這次必須大改?。?！但是他對朋友的專業性提出質疑，說要自己畫板子，對朋友很失望，耽誤了他的時間！?。?/span>前面的定金就不要了，但是尾款也沒有了，勸朋友水平不行以后就不要瞎接單子了(惡語傷人六月寒，有種致命一擊的感覺)。
這種客戶直接拉黑?。?！明明就是不想給錢，啰嗦一大堆，一點底線也沒有！
最后，以郭德綱的定場詩結尾，提提氣！
大將生來膽氣豪，腰橫秋水雁翎刀。
風吹鼉鼓山河動，電閃旌旗日月高。
天上麒麟原有種，穴中螻蟻豈能逃。
太平待詔歸來日，朕與先生解戰袍。
