1.軟件環境

嘉立創 EDA 專業版（或者網頁端）。

2.實操

2.1 工程創建

登錄賬號、創建工程，工程命名需要顧名思義，如xx(項目名稱)xx版本xx年xx月xx）。

2.2 原理圖繪制

根據需要完成的功能，完成元器件的選擇放置與原理圖繪制設計。 繪制過程中需要檢查元器件是否是常規元器件、原理圖庫是否顧名思義，原理圖庫是否正確。原理圖繪制完成后，需 DRC 檢查設計規則無報錯警告，設計規則用默認規則。

2.3 PCB 設計

完成原理圖繪制后，將其更新轉換到對應的 PCB 文件中，完成元器件的布局與走線。

(1)PCB設計規則

1.安全間距：copperThickness1oz 導線到導線間距為 6mil；

2.導線：copperThickness1oz 的線寬最小修改為 8mil；

3.導線：新增一個 USB 導線規則，并將其命名為 USB，設置線寬默認：8mil；最小值：6mil；最大值 10mil。并將其應用于實際網絡（USB_D+、USB_D-）

(2)板框繪制

1.根據結構要求，繪制板框在板框?qū)由希€寬為10mil；

2.坐標原點需設置在矩形板框的左下角處；

3.將矩形板框的圓角半徑設置為 2mm；

4.完成板框繪制后，在右側屬性面板里面將其鎖定住，防止誤操作偏移；

(3)元器件布局

根據結構固定住螺絲孔、功能按鍵坐標位置并鎖定如：M3 螺絲孔SCREW1、功能按鍵SW1、LED坐標位置、USB Type-C、單片機、排針下載接口等：坐標位置（xmm，ymm），旋轉角度：x°，鎖定：是。同時合理擺放其他元器件并添加絲印注釋清晰；

(4)布線設計

在板框?qū)訁^(qū)域內，完成 PCB 的布線設計：

1.確定布線層數：2 層；

2.最小線寬：信號線寬≥8mil，電源線寬≥15mi（局部可以縮小到 10mil）；

3.電源網絡：電源網絡需要根據線路電流的大小加粗走線寬度，流向清晰（可以設置電源網絡顏色）；

4.USB 網絡盡量頂層走線，不打過孔換層連接，如USB2_D+/D-及 USART_TX/RX 網絡；

5.晶振網絡：晶振盡可能靠近 MCU 或 IC 擺放，避免擺放在板邊，走線盡量短和直，避免底層走線，頂層包地凈空處理。

6.字符絲?。褐形淖煮w為宋體，英文字體為 Times New Roman，高度≥ 1.2mm；字符擺放整齊；

7.鋪銅層：頂層和底層鋪 GND 網絡銅，保證 GND 網絡銅皮的完整性；

8.淚滴：添加圓弧或線條形狀淚滴，提高連接的可靠性；

9.網絡布通率：100%；

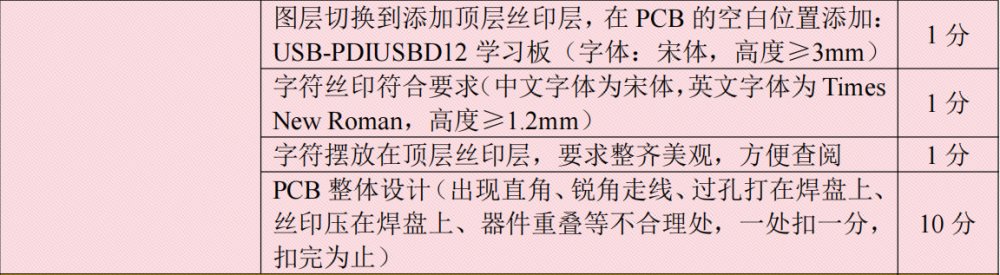

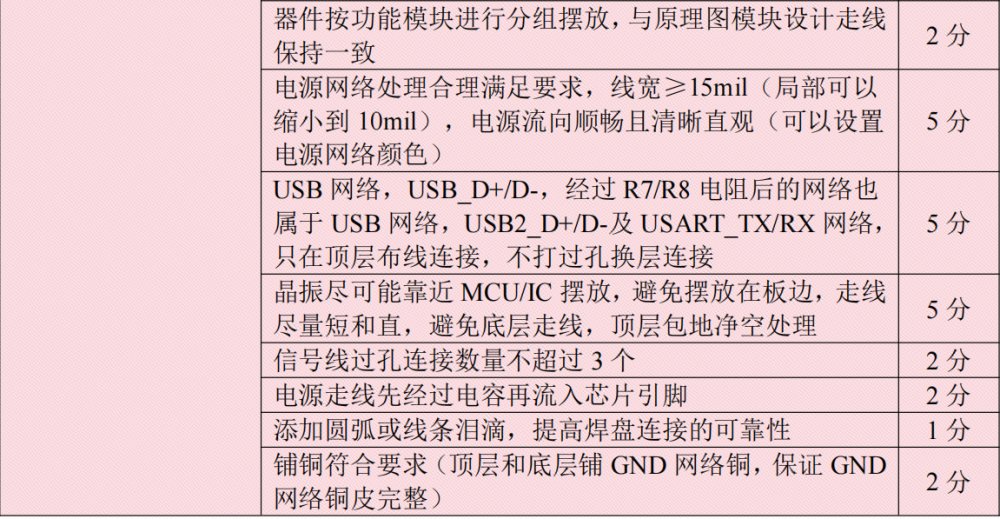

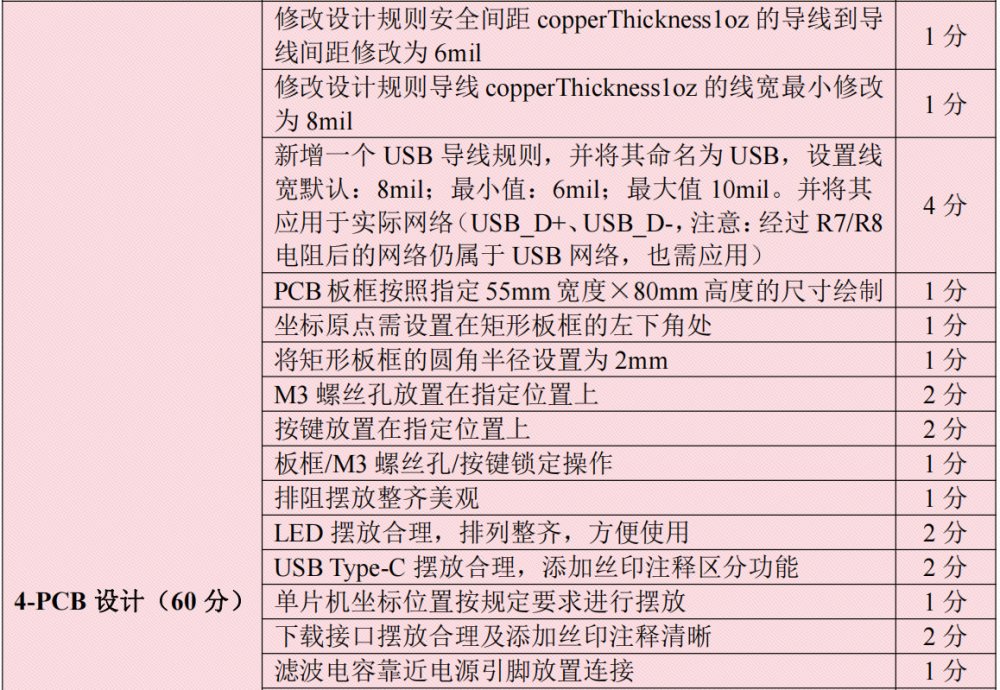

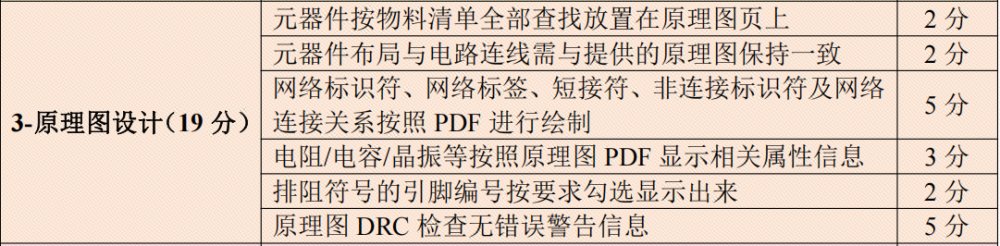

3.原理圖與PCB設計重要細則

4.導出BOM表

BOM表需要包含最基本的信息：器件名稱、位號、使用數量、封裝、值、商品購買編號等。

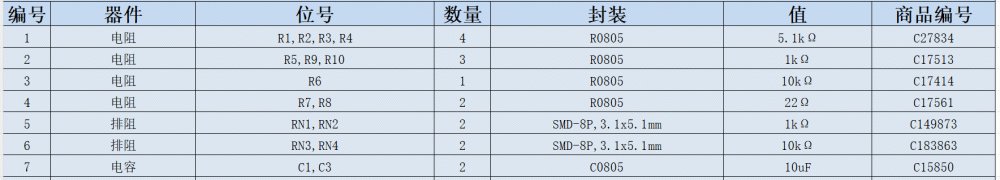

基本BOM表如下所示：
