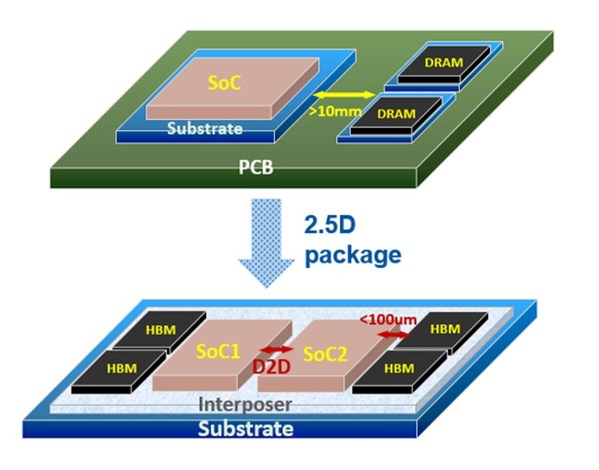

（全球TMT2022年7月7日訊）高階應用市場的高性能運算系統芯片成長強勁，伴隨的是前所未有對先進封裝技術的依賴。由臺積電所研發的先進封裝技術CoWoS 及InFO 2.5D/3D封裝對于成功部署當今的HPC SoC ASIC至關重要。CoWoS封裝可以實現把數個小芯片（Chiplets）黏合在同一中介片（Interposer）同一封裝基板（Substrate）上，以達到“系統級微縮”的境界，大大提升了SoC之間互連密度和性能，是科技史上的一大突破。另一先進封裝技術為多芯片模組（Multi-Chip-Module，簡稱MCM）也是類似概念。與傳統封裝不同，先進封裝需要與電路設計做更多的結合，加上必須整合產業的中下游，對設計整合能力是一大挑戰，也是門檻相當高的投資。世芯看到了高性能系統運算ASIC設計服務市場對先進封裝需求的急速成長。

世芯電子提供的高性能運算設計方案能無縫整合高性能運算系統芯片設計和先進封裝技術。世芯的MCM 于2020年量產，CoWoS 于2021 年量產。現有大尺寸系統芯片幾乎是光罩的最大尺寸（Reticle Size，800mm2）。 中介片（Interposer）設計為 3~4倍于光罩最大尺寸（3~4X Reticle Size），而先進封裝尺寸甚至達到 85x85mm2是現有封裝技術的極限。這都是經過多項客戶產品成功量產驗證過的。也證明了世芯的高性能運算設計方案滿足高性能運算IC市場需求，是其取得市場領先地位的重要關鍵。
