電子設備的每一次小型化與性能躍升，都始于封裝技術與PCB工藝的共舞。表面貼裝技術（SMT）的出現徹底改變了電子元件的安裝方式。從早期的通孔插裝（PTH）到如今的微型化封裝，每一次封裝技術的革新都推動著電子設備向更小、更快、更強的方向進化。在智能手機、物聯網設備和人工智能硬件的驅動下，封裝形式已從簡單的兩引腳結構發展為高度集成的三維互連系統。
1. 十大主流封裝類型：電子設計的基石
電子元件的封裝形式?jīng)Q定了其在PCB上的安裝方式、散熱性能及電氣連接特性。以下是工程師必須掌握的十大常規封裝類型：
1.QFP（四邊引線扁平封裝）：引腳從封裝四邊引出，間距可低至0.3mm，是高引腳數IC的主流封裝形式，尤其適用于微控制器等復雜器件。
2.BGA（球柵陣列封裝）：底部以球形焊點陣列代替引腳，提供超高密度互連，已成為CPU、GPU和FPGA等高性能芯片的首選封裝。
3.QFN（四側無引腳扁平封裝）：底部中央帶有散熱焊盤，四邊設電極焊點，兼具散熱與小型化優勢，廣泛用于電源管理和射頻模塊。
4.SOP/SOIC（小外形封裝）：引腳間距1.27mm的緊湊型封裝，適用于運算放大器和邏輯芯片，其衍生型SSOP和TSSOP進一步縮小了尺寸。
5.LGA（柵格陣列封裝）：底部為平面焊盤陣列，需通過插座或直接焊接，具有優異的機械穩定性，常用于處理器模塊。
6.PLCC（塑料帶引線芯片載體）：J形引腳設計使其具有優異的抗熱變形能力，引腳間距1.27mm，曾廣泛應用于通信設備。
7.TSOP（薄型小尺寸封裝）：厚度僅1.0mm的超薄封裝，專為空間受限的存儲器設計，如SD卡和內存條。
8.SOT（小外形晶體管封裝）：SOT-23和SOT-223等是貼片晶體管的標準封裝，滿足自動貼裝對小型化的要求。
9.片式元件封裝：以英制代碼命名的標準封裝（如0603、0402），用于電阻、電容和電感，其尺寸可做到0.4mm×0.2mm（0201），工藝難度極高。
10.DFN（雙列扁平無引腳封裝）：雙側電極設計，厚度可低至0.8mm，為空間受限的便攜設備提供高密度解決方案。
封裝技術的每一次革新都伴隨著PCB工藝的同步進化。當BGA成為高端芯片的主流選擇時，傳統雙層板已無法滿足其布線密度和信號完整性需求，多層板技術由此迎來爆發式增長。
2. BGA與多層板：高性能電子設計的共生體
BGA封裝將I/O觸點分布在芯片底部形成陣列，這種設計帶來顯著優勢的同時也引入了新的挑戰：
1.空間效率革命：焊球陣列式排布使單位面積I/O數提升50%以上，解決了高密度芯片的引腳引出難題。
2.電氣性能躍升：短引線結構降低寄生電感，支持5GHz以上高頻信號傳輸。
3.散熱能力突破：底部焊球直接導熱至PCB，配合內部熱沉設計，散熱效率較QFP提高40%。
這些優勢的實現卻高度依賴多層PCB的支撐：“BGA引腳（焊球）位于封裝體下，肉眼無法直接觀察到焊接情況，必須采用X光設備才能檢查?！?
1.高密度互連需求：現代BGA芯片焊球間距已縮至0.8mm，需多層板通過微孔HDI技術實現扇出布線。例如0.15mm級激光鉆孔可在12層板中構建16:1的孔徑比。
2.阻抗控制挑戰：高速信號傳輸要求嚴格的阻抗匹配（±10%）。多層板通過精準的疊層設計，利用630余種阻抗模板實現差分對100Ω阻抗控制。
3.熱管理復雜性：BGA運行時局部溫度可達105℃，需2oz厚銅層與散熱通孔協同導熱。多層板內層可嵌入銅塊，顯著降低熱阻。
4.結構可靠性保障：BGA四角焊點易受機械應力斷裂。多層板的剛性結構和盤中孔工藝可分散應力，避免車輛電子設備因震動失效。
當電子設備向5G和AI演進時，BGA與多層板的協同設計已成為高端硬件的黃金標準。

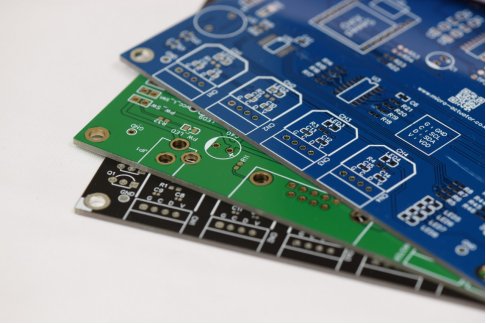

3. 工藝突破點：嘉立創2U''沉金如何解決BGA焊接痛點
多層板表面的處理工藝直接影響B(tài)GA焊點的可靠性。嘉立創將2U''沉金工藝作為6-32層板的標配，直擊BGA焊接的核心痛點：
1.平整度革命：2u"（約0.05mm）超厚金層填平焊盤微觀凹陷，避免焊球虛焊。相較傳統沉金0.8u"金厚，平整度提升60%以上。
2.抗氧化屏障：金層隔絕銅焊盤與空氣，解決存儲期氧化問題。即使在高濕度環境下，焊盤可焊性保持6個月不變。
3.焊點強度提升：鎳磷合金過渡層（3-5μm）增強金-錫冶金結合力，焊點抗剪切強度提高30%，顯著降低車輛電子設備因熱循環導致的失效。

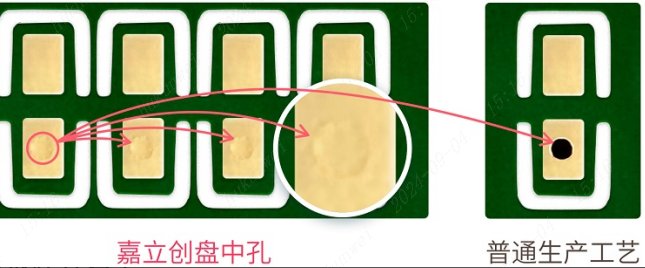

與盤中孔工藝的協同創新更帶來設計自由度飛躍：
1.樹脂塞孔+電鍍蓋帽技術允許過孔置于BGA焊盤正下方，突破布線瓶頸
2.6層板支持3mil/3mil線寬線隙，實現0.8mm間距BGA的完美扇出
3.脈沖電鍍工藝確?？足~均勻性＞85%，高頻信號傳輸損耗降低20%
嘉立創將這兩項高端工藝組合為“雙絕工藝”，且不加收費用，在行業內首次實現高多層板的平民化。相較于同行400元/平方米的盤中孔工藝費和250元/平方米的沉金費，嘉立創的免費工藝策略讓6層板成本降低達40%以上。
4. 行業新基準：高可靠性多層板的普惠化實踐
嘉立創通過技術創新與商業模式變革，將高端多層板制造帶入普惠時代：
●6層板支持0.15mm微孔（需收費）和0.3mm常規孔，孔徑比達1:14
●最大板厚2.0mm，支持20層任意互聯
●3mil/3mil線寬線隙滿足GHz級信號完整性要求
●全系采用LDI激光曝光機，阻焊橋精度達0.1mm
●中國臺灣活全(Vigor)壓合機確保層間偏移＜25μm
●正片工藝杜絕負片蝕刻的“過咬”風險，良率提升15%
●6層板工程費降至200元/款，板費階梯價低至600元
●30元/平方米的2u"沉金費僅為同行1/8。
●免費盤中孔工藝為設計師節省30%布線時間
一位使用嘉立創6層板的設計師評價：“盤中孔讓我太驚艷了，內存終于調通了?！?這印證了先進工藝對產品成功的支撐作用。
電子工業的歷史，就是一部封裝技術與PCB工藝相互成就的演進史。當BGA封裝突破傳統引線框架的束縛時，多層板通過高密度互連和2u"沉金等工藝，為其提供了堅實的支撐平臺。嘉立創將盤中孔和2u"沉金等高端工藝作為6-32層板的標配，不僅解決了BGA焊接可靠性的核心痛點，更通過工藝普惠化策略，使這些技術從實驗室走向量產車間。隨著5G和AI芯片向3D封裝演進，這場封裝與載板的共舞將邁向更精密的維度。而支撐這場技術演進的，正是那些敢于將尖端工藝轉化為標準配置的革新者。
