1.前言

PFC的英文全稱為“Power Factor CorrecTIon”，意思是“功率因數校正”，功率因數指的是有效功率與總耗電量（視在功率）之間的關系，也就是有效功率除以總耗電量（視在功率）的比值。 基本上功率因數可以衡量電力被有效利用的程度，當功率因數值越大，代表其電力利用率越高。

功率因數是用來衡量用電設備用電效率的參數，低功率因數代表低電力效能。為了提高用電設備功率因數的技術就稱為功率因數校正。

被動式PFC一般分“電感補償式”和“填谷電路式（Valley Fill Circuit）”

“電感補償式”是使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，“電感補償式”包括靜音式和非靜音式?！半姼醒a償式”的功率因數只能達到0.7～0.8，它一般在高壓濾波電容附近。而主動式PFC則由電感電容及電子元器件組成，體積小、通過專用IC去調整電流的波形，對電流電壓間的相位差進行補償。主動式PFC可以達到較高的功率因數──通常可達98%以上，但成本也相對較高。

大家知道：PFC電路后面大的儲能濾波電容C和PFC電感L是串聯的，由于電感L上的電流不能突變，就對大的濾波電容C的浪涌電流起了限制作用。

輸出電容器是升壓功率因數校正(FPC)電路中的主要能量存儲元件（圖 1）；它也是更大、更昂貴的組件之一。許多因素決定了它的選擇：所需的電容、環境溫度、預期的使用壽命和可用的物理空間。在這篇文章中，我想看看在電容器中流動的紋波電流。預測紋波電流的最準確方法是進行數值模擬，但有一些簡單的公式可以為我們提供相當準確的電流估計值，并深入了解這些電流如何隨工作條件而變化。

2.電容

正如我所說，輸出電容器是一個相對昂貴的組件，因此我們可能會選擇仍然能使設計滿足其規格的最小電容量。在所有其他條件相同的情況下，較小的電容器將比較大的電容器具有更低的成本。兩個主要考慮因素決定了我們需要多少電容：所需的保持時間和允許的紋波電壓。

對于所需的保持時間，我們可以使用公式 1 來計算所需的電容：

其中 P out是從輸出電容器獲取的功率，t hu是所需的保持時間，V initial和 V final分別是初始和最終電容器電壓。

如果保持時間不重要，那么我們可以根據允許的電壓紋波來確定電容器的大小。等式 2 給出 C輸出為：

其中 I out是負載電流，V紋波是電容器上的峰峰值電壓紋波。

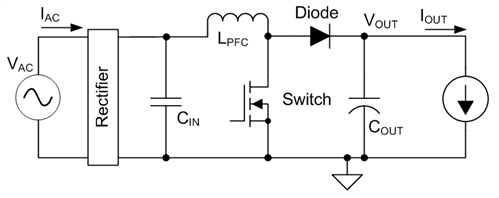

圖 1：典型升壓 PFC 原理圖

3.電容電流

重新排列的公式 2 可以確定電容器上的低頻紋波電壓。該紋波是正弦的，前提是 PFC 級汲取的線路電流是正弦的。它將是線路頻率的兩倍，我們可以使用公式 3 計算紋波電壓的峰峰值幅度：

電容器中的低頻紋波電流與輸出電流的關系非常簡單。公式 4 給出了電流的 RMS（均方根）值，因為大多數電容器都是根據 RMS 紋波電流指定的。這里的結果與數值模擬結果非常吻合：

除了兩倍線路頻率的分量外，紋波電流還具有 PFC 開關頻率及其諧波處的高頻分量。我們可以使用 Erickson 和 Maksimovic 的“電力電子基礎”中公式的稍微修改版本來計算 RMS 總電容器紋波電流。該公式忽略了電感開關頻率紋波電流的影響，因此與數值模擬相比低估了電流。這種低估在高壓線處成比例地變大，但因為紋波電流在低壓線處最大，所以公式 5 準確到好于約 10%：

電容器電流的高頻分量就是總電流減去低頻電流。公式 6 給出的結果是一個 RMS 值：

4.一些注意事項

我在這篇文章中查看了單相 CCM（連續傳導模式）PFC 級，但低頻紋波計算也適用于交錯、CrCM（臨界傳導模式）和 DCM（不連續傳導模式）設計。然而，高頻紋波計算僅對單相 CCM 設計有效。

低頻和高頻紋波電流都不是電容量的函數。低頻電流是輸出功率的函數；它不是線電壓的函數。高頻紋波在低線路時最大，是線路、升壓電感和輸出功率的函數。
