同步整流MOSFET是一種基于金屬氧化物半導體場效應管(MOSFET)的電子器件，廣泛應用于交流電到直流電的轉換過程中。它能夠?qū)崿F(xiàn)高效率的整流，提供穩定的直流輸出。

提高功率密度已經成為電源變換器的發展趨勢。為達到這個目標，需要提高開關頻率，從而降低功率損耗、系 統整體尺寸以及重量。對于當今的開關電源(SMPS)而言，具有高可靠性也是非常重要的。零電壓開關(ZVS) 或零電流開關(ZCS) 拓?fù)湓试S采用高頻開關技術，可以 大限度地降低開關損耗。ZVS拓?fù)湓试S工作在高頻開 關下，能夠改善效率，能夠降低應用的尺寸，還能夠降 低功率開關的應力，因此可以改善系統的可靠性。LLC 諧振半橋變換器因其自身具有的多種優勢逐漸成為一種 主流拓?fù)?。這種拓?fù)涞玫搅藦V泛的應用，包括高端服務 器、平板顯示器電源的應用。但是，包含有LLC諧振半 橋的ZVS橋式拓?fù)?，需要一個帶有反向快速恢復體二極 管的MOSFET，才能獲得更高的可靠性。

工作原理：

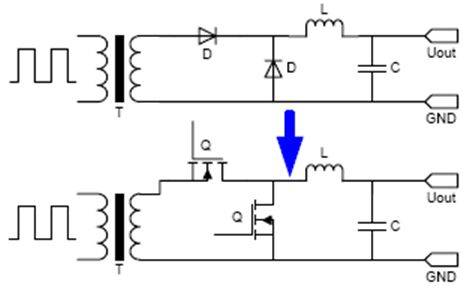

在傳統的直流穩壓電源中，使用二極管進行整流，然而二極管的導通壓降較大，導致能量的浪費和電源不穩定。而為了提高效率，可以采用同步整流技術，其中MOSFET作為同步整流元件。

即將MOSFET器件與二極管并聯，通過控制MOSFET的導通與關斷來實現整流，能夠降低能量損耗，提高整流效率。

導通狀態:當交流電的輸入端為正向電壓時，控制電路使MOSFET導通，電流通過MOSFET流向負載，實現整流。

關斷狀態:當交流電的輸入端為反向電壓時，控制電路使MOSFET關斷，阻止電流流向負載。

同步整流MOSFET可能會發生的失效問題：

導通問題：由于MOSFET導通電阻不為零，當MOSFET管導通時會有一定的電壓降，從而導致功率損失和溫度升高和功率損失。

關斷損失：當MOSFET關斷時，一定的電荷會存留在MOSFET管中，導致功率損失和反向漏電流。

溫度過高：MOSFET的導通和關斷損失情況會導致MOSFET管的溫度升高，而溫度過高會影響MOSFET管的性能和壽命。

解決方法：

1. 優化MOSFET管的參數

選擇合適的(低導通電阻、低反向漏電流)的MOSFET管，減小導通和關斷損失。

2.采用散熱措施，比如增加散熱片、風扇等，以便降低MOSFET的溫度。

3.合理控制MOSFET導通和關斷時間，減小導通和關斷損害。

123

(MOSFET同步整流)
