上個世紀80年代初Brewer Science發明了Anti-Reflective Coatings(防反射涂層，簡稱“ARC®”)材料，由此革新了光刻工藝，Brewer Science一直致力于通過技術創新不斷推動摩爾定律向前發展。

在3.20日至22日SEMICON China期間，Brewer Science召開了媒體見面會，和與會媒體分享了材料對半導體市場未來發展的重要性以及Brewer Science的新產品。

中國的外包半導體封裝測試服務提供商 (OSAT) 已開始提供扇出型晶圓級封裝 (FOWLP) 技術，并使該技術成為其先進封裝工藝的一部分，這一趨勢繼續呈現增長態勢。過去一年中，Brewer Science 又在其業界領先的先進封裝解決方案系列中新增了一些關鍵產品和服務。

Brewer Science的主營業務主要覆蓋先進光刻、晶圓級封裝與打印電子類新興市場三大塊。作為一家半導體廠商，Brewer Science觸及各行各業，3D產品、汽車電子、物聯網、AI等等。

Brewer Science的產品組合

Brewer Science在晶圓級封裝領域提供三種材料: 臨時鍵合/解鍵合材料、重分布層增層材料(redistribution layer build-up materials)、晶圓級蝕刻保護和平坦化材料(etch protection & planarization material)。

為什么需要臨時鍵合/解鍵合呢?難點和挑戰在哪?

一般晶圓厚度大約為700微米，當被打薄到100微米左右時便失去了自我支撐的能力，并且易碎。為了獲得更好的散熱和性能、減小器件尺寸和功耗，所以就得引進臨時鍵合/解鍵合材料，除了提供機械支撐和正面保護的作用外，還可以協助完成下游工藝步驟。在封裝技術快速發展的當下，臨時鍵合/解鍵合已經得到大力發展并廣泛運用到了晶圓級封裝(WLP)領域，比如PoP層疊封裝、扇出型(Fan-out)封裝、硅通孔(TSV)技術下的2.5D/3D封裝。

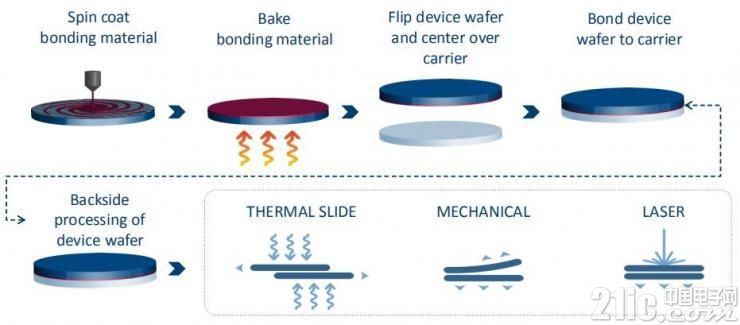

臨時鍵合工藝流程圖

市面上主要的解鍵合方式則有以下四種：

1) 化學解鍵合——適合小規模試產，化學試劑通過載片上的小孔將材料溶解，便可解開。適合科研機構。

2) 熱滑動解鍵合——當溫度達到一個閾值(150℃甚至200℃)，所用的鍵合材料便會流動，隨后便可進行滑動解鍵合。其中的解開速度與材料厚度、性能都有關系。從材料商的角度來看，更注重安全快速的解鍵合材料。

3) 機械解鍵合——不需要加熱，在室溫情況下就能發生，目前Brewer Science已經能做到20片Wafer/h。

4) 激光解鍵合——速度更快，目前能做到50片wafer/h，該方法也不會產生更多余熱，在業內此方法越來越流行，不過如何能在低能量的情況下，能夠在無殘留或盡可能較少殘留的情況下進行解鍵，就必須要對材料和激光有非常好的了解。

目前來看，超薄晶圓級封裝對于材料的需求包括可耐溫達350℃以上、卓越的黏著力、兼容晶圓與面板制程、滿足打薄厚度可小于50微米、耐化學性、出色的總厚度變化(TTV)、兼容于后段制程(Downstream Process)、高產率易于加工，以及低成本。

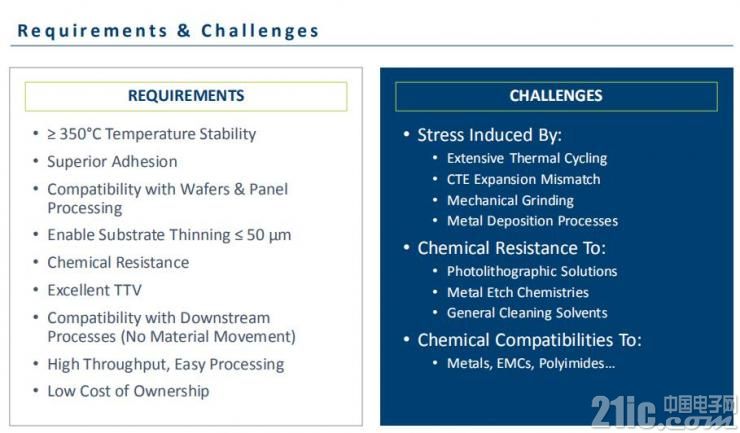

晶圓級封裝的需求和挑戰

這些需求也為材料商帶來了新挑戰，如臨時鍵合材料需耐高溫、容易分離不殘留、更廣泛的熱循環等，因此專注于協助客戶進入更新制程與封裝技術的Brewer Science，推出了BrewerBOND® T1100 和 BrewerBOND® C1300 系列材料共同創造了 Brewer Science 首個完整、雙層的臨時鍵合和解鍵合系統。BrewerBUILD™ 薄式旋涂裝封裝材料專門用于重分布層 (RDL)——優先扇出型晶圓級封裝 (FOWLP)，Brewer Science 預計更多中國公司將會在不久的將來開始使用此工藝。

EUV雖為主流，但Brewer Science仍會繼續研發DSA

一直以來，光刻技術的進步對更小半導體工藝節點至關重要。由于預測到浸潤式光刻技術之?dāng)U展能力存在局限性，業界不斷追求著下一代光刻技術。并且提出了幾種技術，涵蓋極紫外光光刻(EUV)、多波束電子束光刻、納米壓印光刻及嵌段共聚物的定向自組裝(DSA)技術。

EUV作為主流的光刻技術，目前已被很多大的代工廠所采用，DSA卻未受大量關注。為何Brewer Science會投資研發DSA?在解答該問題前，先來了解下何為DSA。DSA中文名為嵌段共聚物定向自組裝，DSA于21世紀初得到初步發展，并在隨后幾年里引起了主要半導體制造商的高度關注，后來在一定程度上失寵，部分原因是EUV光刻獲得了重要投資，取得了進步。而目前，由于EUV技術的成本過高，也暫緩了其快速發展的腳步。在Brewer Science看來，對于EUV和DSA不是兩者選其一的選擇題，充分利用兩者的優勢或許會獲得更大的機會。DSA和EUV它們最終會成為精細間距光刻工藝運用在N7等節點的主流技術。業內企業應跳出孤軍奮戰的局面，且材料供貨商和化工公司應建立合作關系以迎接這種轉變。所以Brewer Science會對這兩個技術都會投入研發以應為未來制程技術演進的需求，對于客戶來說他們也會多一種選擇。

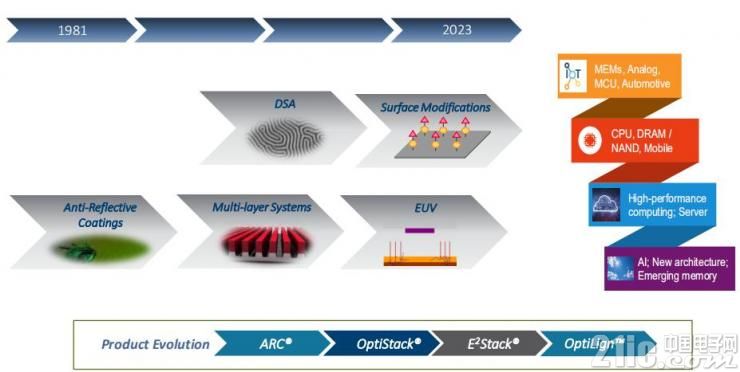

Brewer Science對先進光刻的貢獻

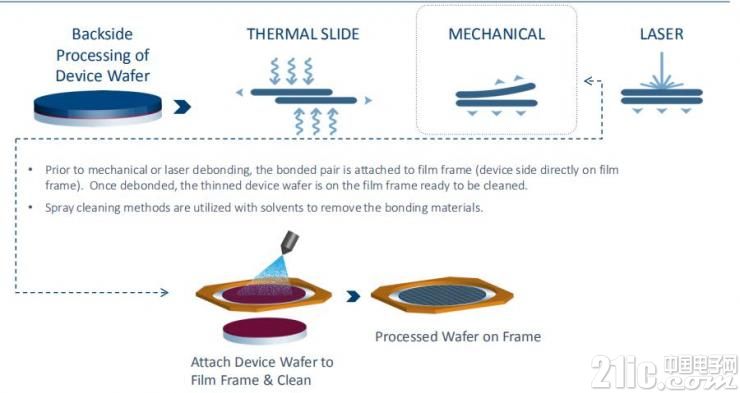

清洗工藝流程的示例

最后，Brewer Science認為中國市場將是未來幾年的主要增長市場，隨著中國持續推進本土半導體制造基礎設施的建設，對于設備和材料的需求也必將大大增加。Brewer Science看好中國市場的未來的發展，Brewer Science 正在鞏固其作為中國地區領先材料供應商的地位。

Brewer Science 仍在繼續擴大其技術組合，以囊括可實現先進光刻、薄晶圓處理、3D 集成、化學和機械設備保護的產品以及基于納米技術的產品，從而更好地推動半導體材料技術的發展，做這個時代的領路人。
