LM2641構成的輸5V／3A，3.3V／4A，12V／0.3A和5V／0.025A的四輸出
[導讀]由LM2641構成的輸5V／3A，3.3V／4A，12V／0.3A和5V／0.025A的四輸出電源電路如圖所示。LM2641是一個雙可調降壓開關電源控制器，輸入電壓范圍為5.5～30V，2.2～8V雙輸出可調，工作頻率為300kHz，負載調整誤差為0.5％。

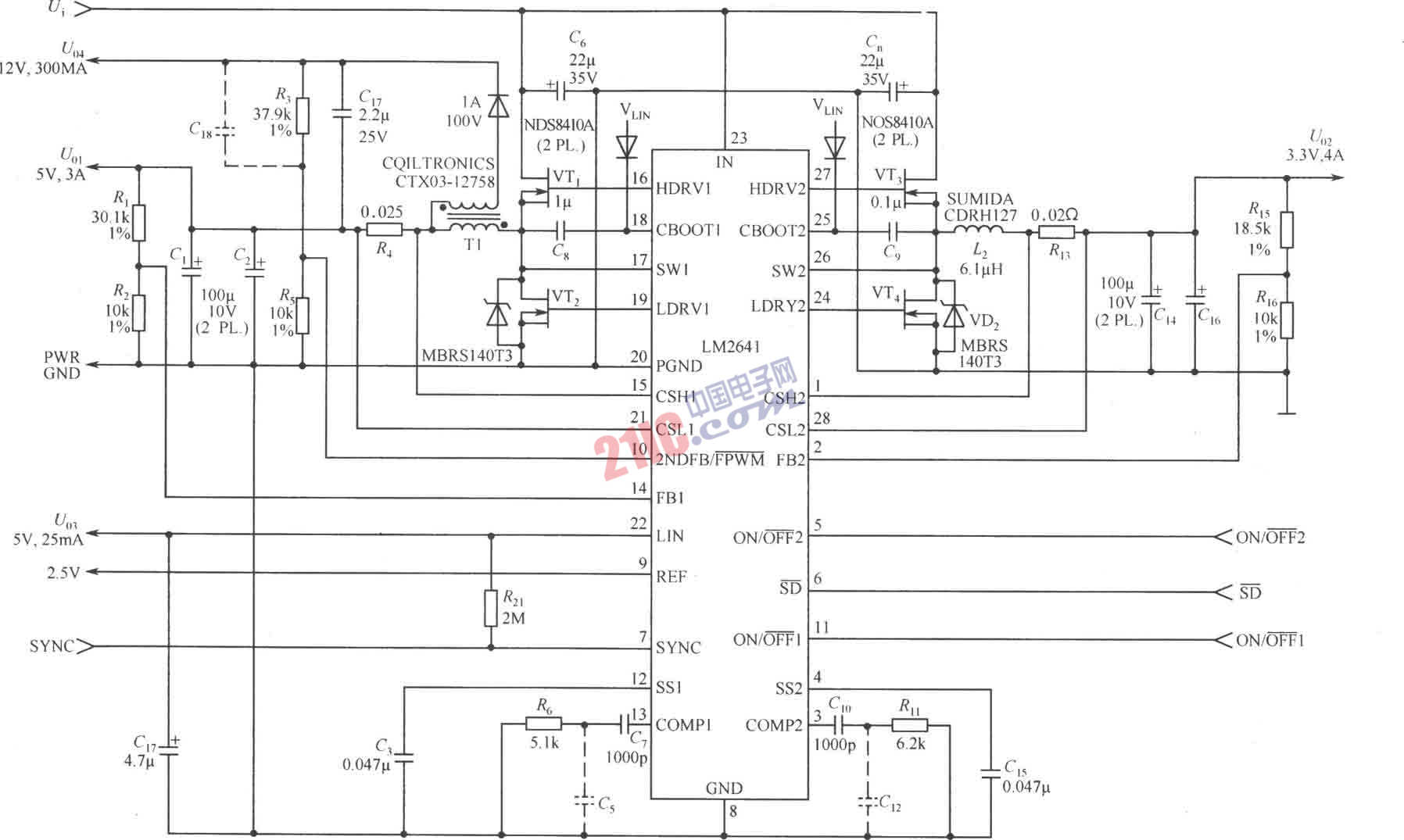

由LM2641構成的輸5V／3A，3.3V／4A，12V／0.3A和5V／0.025A的四輸出電源電路如圖所示。LM2641是一個雙可調降壓開關電源控制器，輸入電壓范圍為5.5～30V，2.2～8V雙輸出可調，工作頻率為300kHz，負載調整誤差為0.5％?？梢攒泦?，具有欠壓和過壓保護。
